9
6. Coloque el montaje de la consola mirando hacia
abajo sobre una superficie suave para evitar
que se raye. Retire el Tornillo (A) y levante la
Barra Cruzada (80). Deshágase el Tornillo.
80
Montaje de
la Consola
A
6

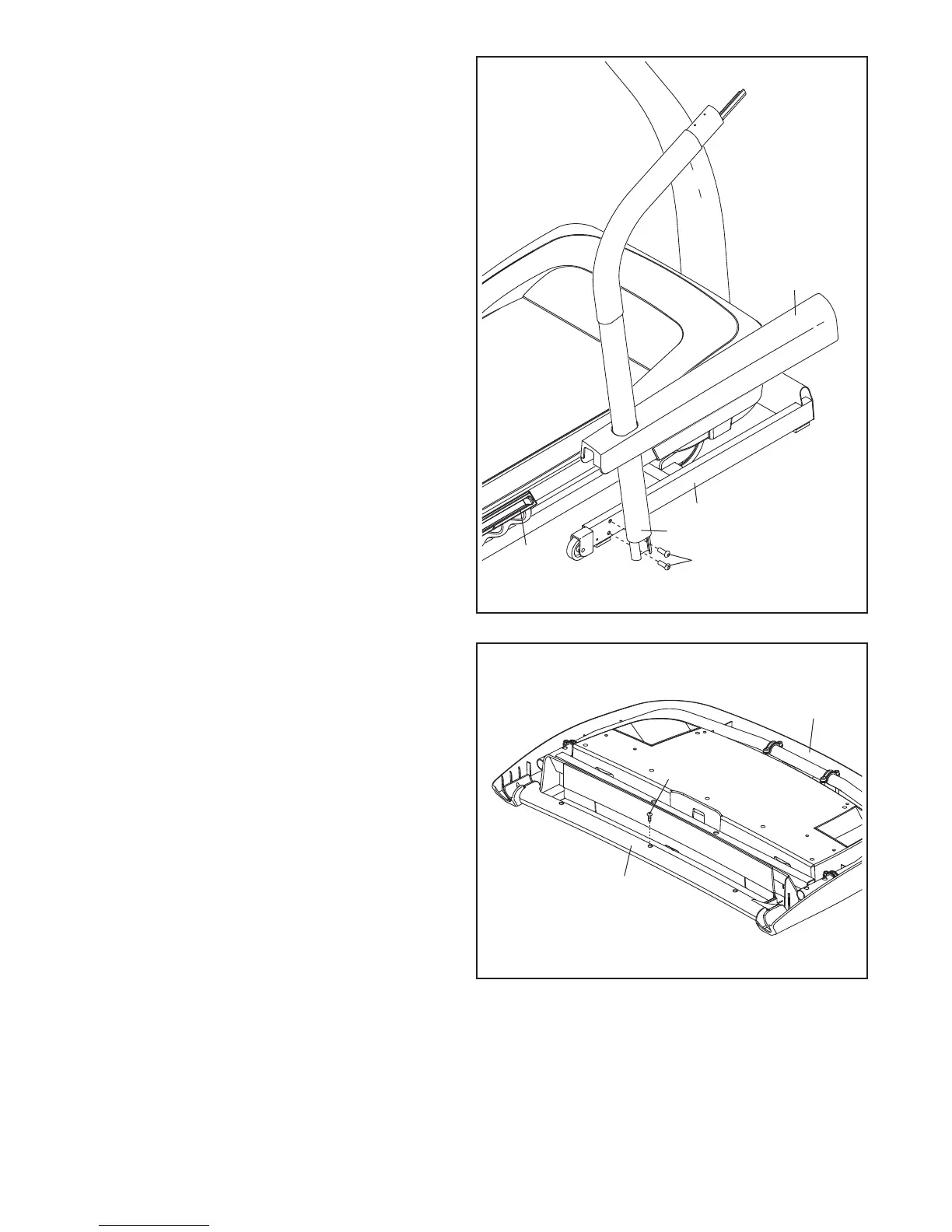

5. Deslice los Amortiguadores Ajustables (39)
hasta el grado de firmeza 5 (solo se muestra un
lado).
Identifique la Baranda Derecha (82) y la
Cubierta de la Base Derecha (84), que están
marcadas con pegatinas derechas “Right” (L o
Left indica izquierda; R o Right indica derecha).
Deslice la Cubierta de la Base Derecha sobre la
Baranda Derecha.
Sostenga un Perno con Nylon 3/8" x 1" (4) en el
extrema de una llave hexagonal e introdúzcalo
en la Baranda Derecha (82). Repita este paso
con otro Perno con Nylon 3/8" x 1" (4).
Apriete parcialmente los dos Pernos con Nylon
3/8" x 1" (4), la Baranda Derecha (82), y la Base
(94) hasta que las cabezas de los Pernos con
Nylon toquen la Baranda Derecha; no apriete
todavía los Pernos con Nylon por completo.
Todavía no presione la Cubierta de la Base
Derecha (84) en su lugar.
Deslice la Cubierta de la Base Izquierda (que
no se muestra) sobre la Baranda Izquierda (que
no se muestra). Fije la Baranda Izquierda a la
Base (94) como se describe arriba.
94
82
84
4
5
39
