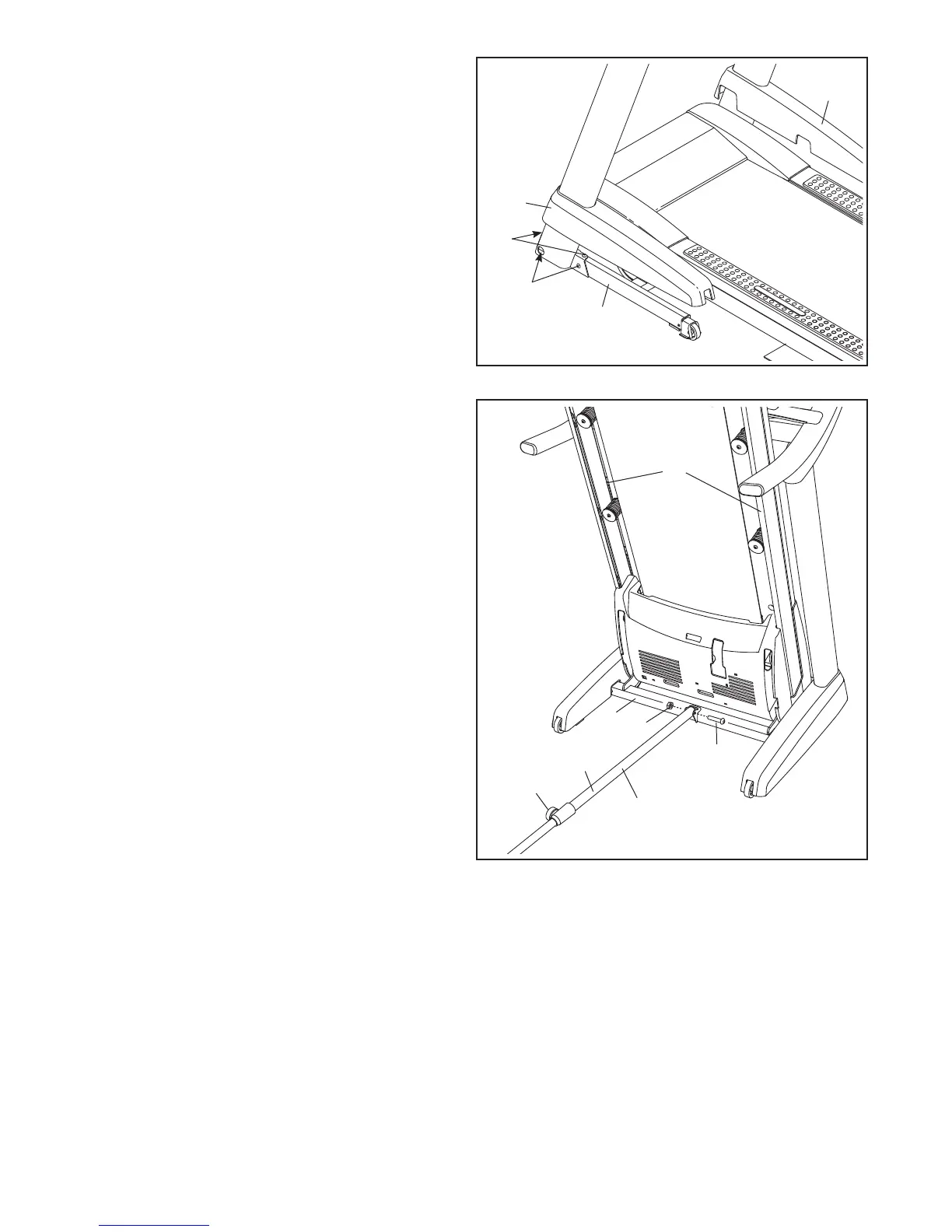

9. Ziehen Sie die vier 3/8" x 2 3/4" Schrauben (7)
fest, und dann ziehen Sie die vier 3/8" x 1 1/4"
Schrauben (8) fest (nur eine Seite ist
abgebildet).
Drücken Sie die linken und rechten
Basisabdeckungen (92, 93) auf die Basis (97)
auf, bis sie einschnappen.
9
93
8
92
97
7
10. Stellen Sie den Rahmen (56) nun so auf, wie in
der Zeichnung dargestellt. Eine zweite Person
soll den Rahmen halten, bis Schritt 12 vol-
lendet ist.
Richten Sie die Lagerungssperre (53)
so aus, dass der große Zylinder und der
Verriegelungsknopf wie abgebildet ausgerichtet
sind.
Befestigen Sie das untere Ende der
Lagerungssperre (53) mit einem 3/8" x 2" Bolzen
(3) und einer 3/8" Mutter (11) an der Basis (97).
10
53
Großer
Zylinder
56
Verriegel-
ungsknopf
11
3
97
