6

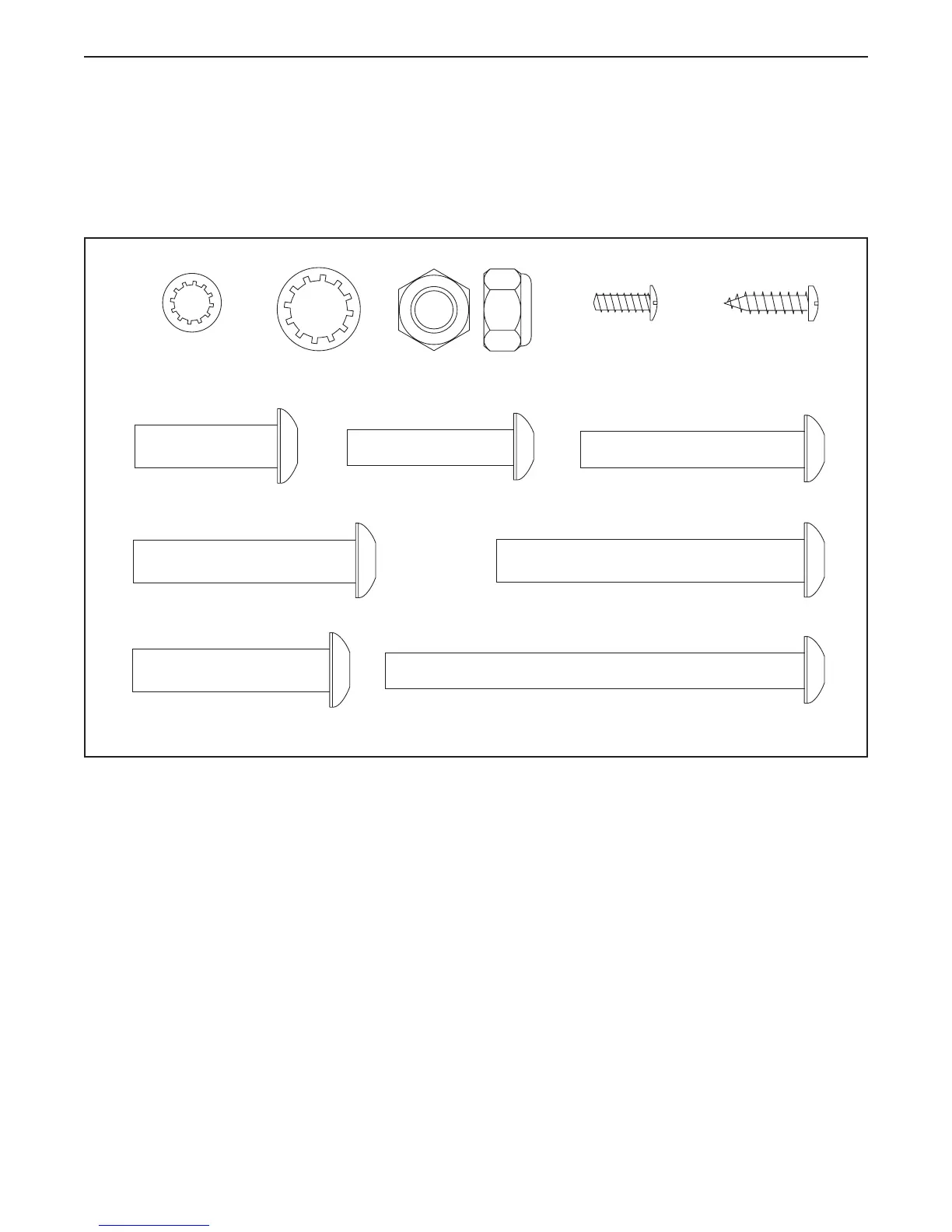

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE
5/16"
Zahnscheibe
(10)–10
3/8"
Zahnscheibe
(12)–4
3/8" Mutter
(11)–2
#8 x 1/2"
Erdungsschraube
(9)–1
#8 x 3/4"
Schraube (1)–4
3/8" x 1 1/4"
Schraube (8)–4
5/16" x 1 1/2"
Schraube (5)–4
5/16" x 2" Schraube (4)–4
3/8" x 2" Bolzen (3)–1
3/8" x 2 3/4" Schraube (7)–4
3/8" x 1 3/4" Bolzen (6)–1
5/16" x 3 3/4" Schraube (2)–2
Verwenden Sie die Abbildungen unten zur Identikation von Montageteilen. Die Zahl innerhalb der Klammern,
die sich unter jeder Abbildung bendet, ist die Bestellnummer, die mit der TEILELISTE am Ende dieser
Bedienungsanleitung übereinstimmt. Die Zahl nach den Klammern gibt an, wieviele solche Teile man zur
Montage braucht. Anmerkung: Um aus bestehende Teile nicht zu beschädigen, sollten Sie bei der Montage
keine Elektrowerkzeuge verwenden. Möglicherweise sind auch einige Extrateile beigelegt worden.
