7

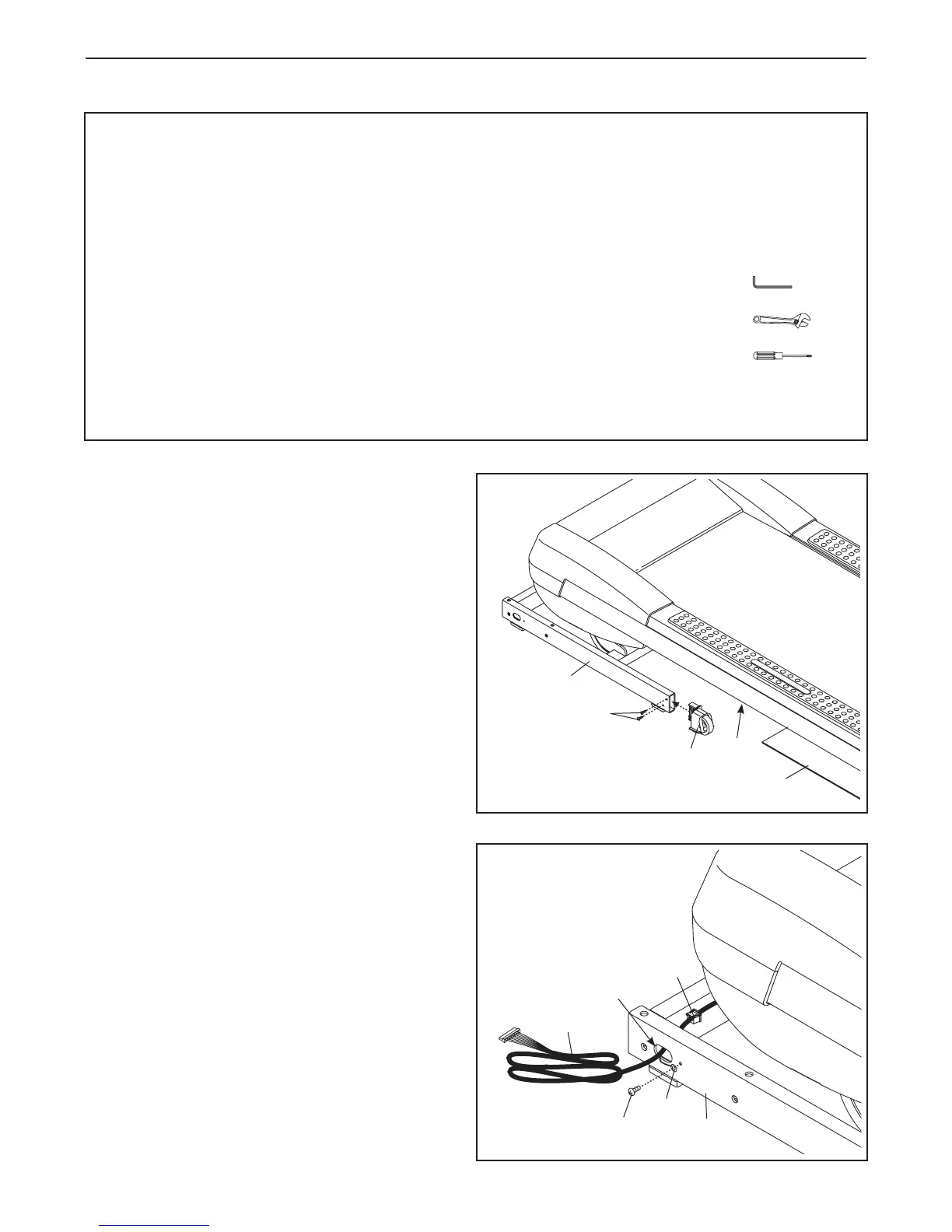

1.
esteja desligado.
Coloque um pedaço de cartão por baixo da
parte de trás da Estrutura (56) para proteger o
chão ou a carpete.
Fixe a Tampa da Roda Esquerda (96) à Base
(97) com dois Parafusos #8 x 3/4" (1).
Fixe a Tampa da Roda Direita (não mostrada)
ao lado direito da Base (97) da mesma forma.
1
96
97
1
56
Cartão
2. Puxe o Fio da Barra Vertical (84) e o Fio de
Terra da Base (94) através do orifício indicado
na Base (97).
Fixe o Fio de Terra da Base (94) à Base (97)
com um Parafuso de Terra #8 x 1/2" (9).
Encaixe o Passa-Fios (81) no orifício quadrado
da Base (97).
84
2
Orifício
9
94
97
81
MONTAGEM
• Para a montagem são necessárias duas
pessoas.
• Coloque o tapete rolante numa área livre e retire
todos os materiais de embalagem. Não deite
fora os materiais de embalagem até a montagem
estar concluída.
• A parte de baixo da cinta de caminhar do tapete
rolante está revestida com um lubricante de alto
desempenho. Durante a expedição, uma quan-
tidade de lubricante pode ser transferida para
a parte superior da cinta de caminhar ou da em-
balagem de expedição. Esta condição é normal.
Se houver lubricante na parte superior da cinta
de caminhar, basta limpar o lubricante com um
pano macio e um detergente suave e não
abrasivo.
• Para identicar as peças pequenas, consulte a
página 6.
• A montagem requer as ferramentas seguintes:
a chave sextavada incluída
uma chave inglesa
uma chave Phillips
Para evitar danicar peças, não utilize ferramen-
tas eléctricas na montagem.
