7

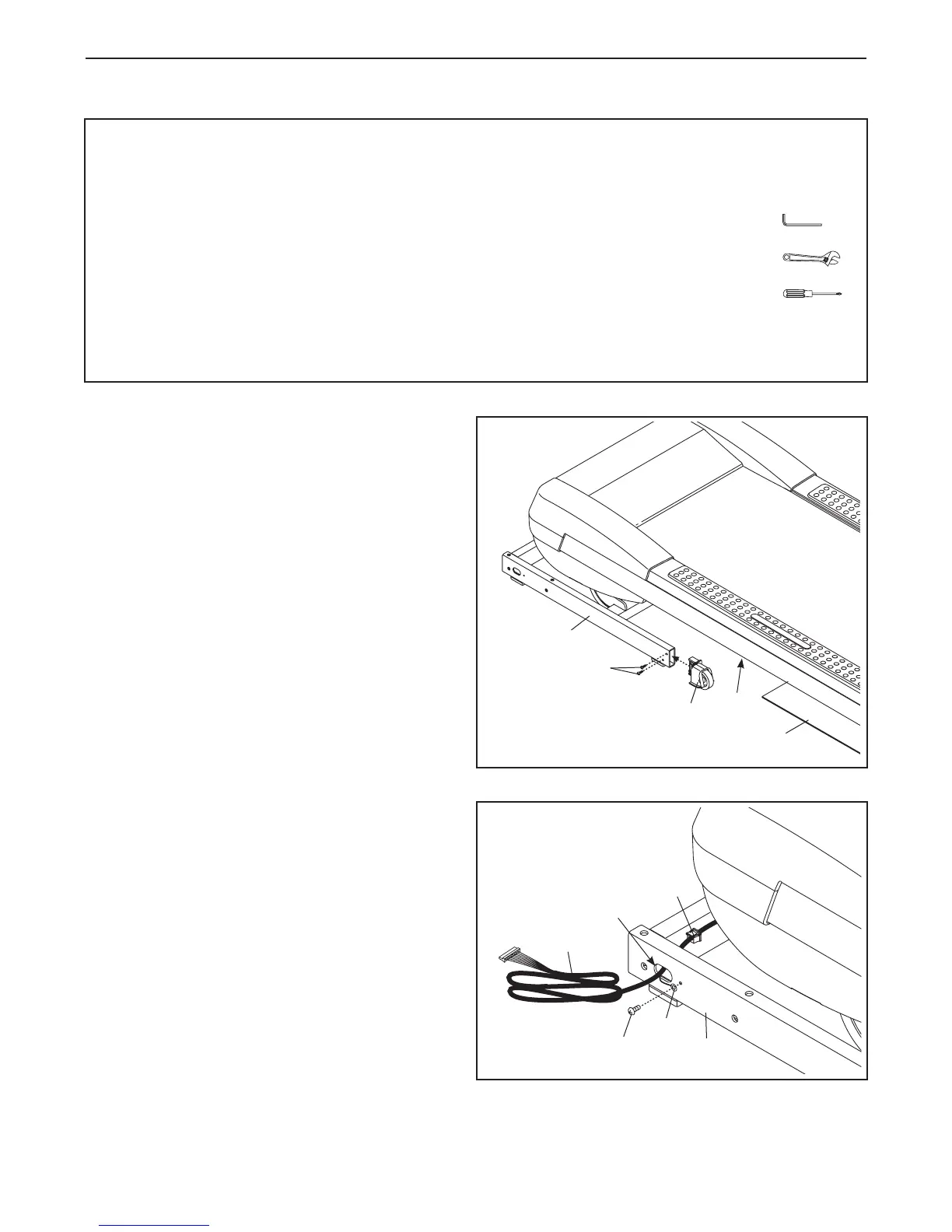

1. Güç kablosunun prizden çıkarıldığından
emin olun.
Zemini ya da halıyı korumak için, bir parça kar-
tonu Ana Gövdenin (56) arka kısmının altına
yerleştirin.
Sol Tekerlek Kapağını (96) Tabana (97) iki adet
#8 x 3/4" Vidayla (1) takın.
Sağ Tekerlek Kapağını (gösterilmiyor)
Taban’ın (97) sağ tarafına aynı şekilde takın.
1
96
97
1
56
Karton
2. Dikey Direk Kablosunu (84) ve Taban Toprak
Kablosunu (94) Taban’da (97) gösterilen delik-
ten çekin.
Taban Toprak Kablosunu (94) Tabana (97) bir
adet #8 x 1/2" Zemin Vidasıyla (9) takın.
Salmastrayı (81) Tabandaki (97) kare deliğin
içine doğru bastırın.
84
2
Yuva
9
94
97
81
MONTAJ
• Montaj için iki kişi gereklidir.
• Tüm parçaları ambalajlarından çıkararak temiz ve
boş bir alana serin. Ambalaj malzemelerini, mon-
tajı tamamlayana dek saklayın.
• Yürüme bandının alt kısmı yüksek performanslı
yağlayıcıyla kaplıdır. Nakli sonrasında, yağlayıcı
yürüme bandının üst tarafına ya da nakliye karto-
nuna geçmiş olabilir. Bu normaldir. Yürüme bandı
üzerinde yağlayıcı varsa, yumuşak bir bez ve
aşındırmayan bir temizleyiciyle silin.
• Küçük parçaları tespit etmek için bkz. Sayfa 6.
• Montaj için aşağıdaki araçlar gerekir:
beraberinde verilen alyan anahtarları
bir adet ayarlanabilir İngiliz anahtarı
bir adet yıldız tornavida
Parçaların hasar görmemesi için, motorlu aletler
kullanmayın.
