5. Inserimento e rimozione della fresa
5-1 Inserimento della fresa

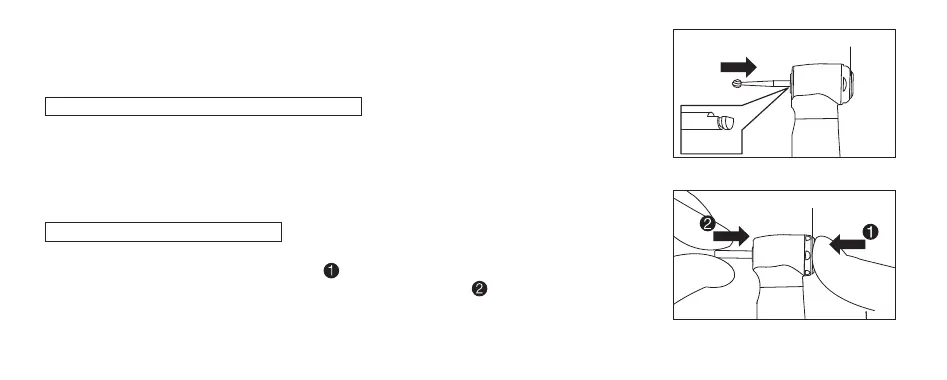

X10L / X10 / X12L / X12 / X15L / X15 / X25L / X25 (Fig. 2)
1) Inserire la fresa fino ad assicurarla correttamente in sede.
2) Premere il pulsante e inserire la fresa nel mandrino fino ad attivare il meccanismo di fissaggio.
Rilasciare il pulsante.
3) Verificare che la fresa sia assicurata esercitando una leggera trazione sulla stessa SENZA premere il
pulsante.
X20L / X20 / X85L / X85 / X95L / X95 (Fig. 3)
1) Inserire la fresa nel mandrino.
2) Premere il pulsante per aprire il mandrino (
).
3) Inserire completamente la fresa nel mandrino fino al suo bloccaggio ( ) quindi rilasciare il pulsante.
4) Verificare che la fresa sia assicurata esercitando una leggera trazione sulla stessa SENZA premere il
pulsante.
Forma a D
Pulsante Push
Fig. 2
Pulsante Push
Fig. 3
