Num'axes PIE1027 - Guide Dutilisation

PIE1027 – indice B – juillet 2018 2/56
Guide d’utilisation
1. Composition du produit
 piège photographique
 sangle de fixation
 câble USB
 guide d’utilisation

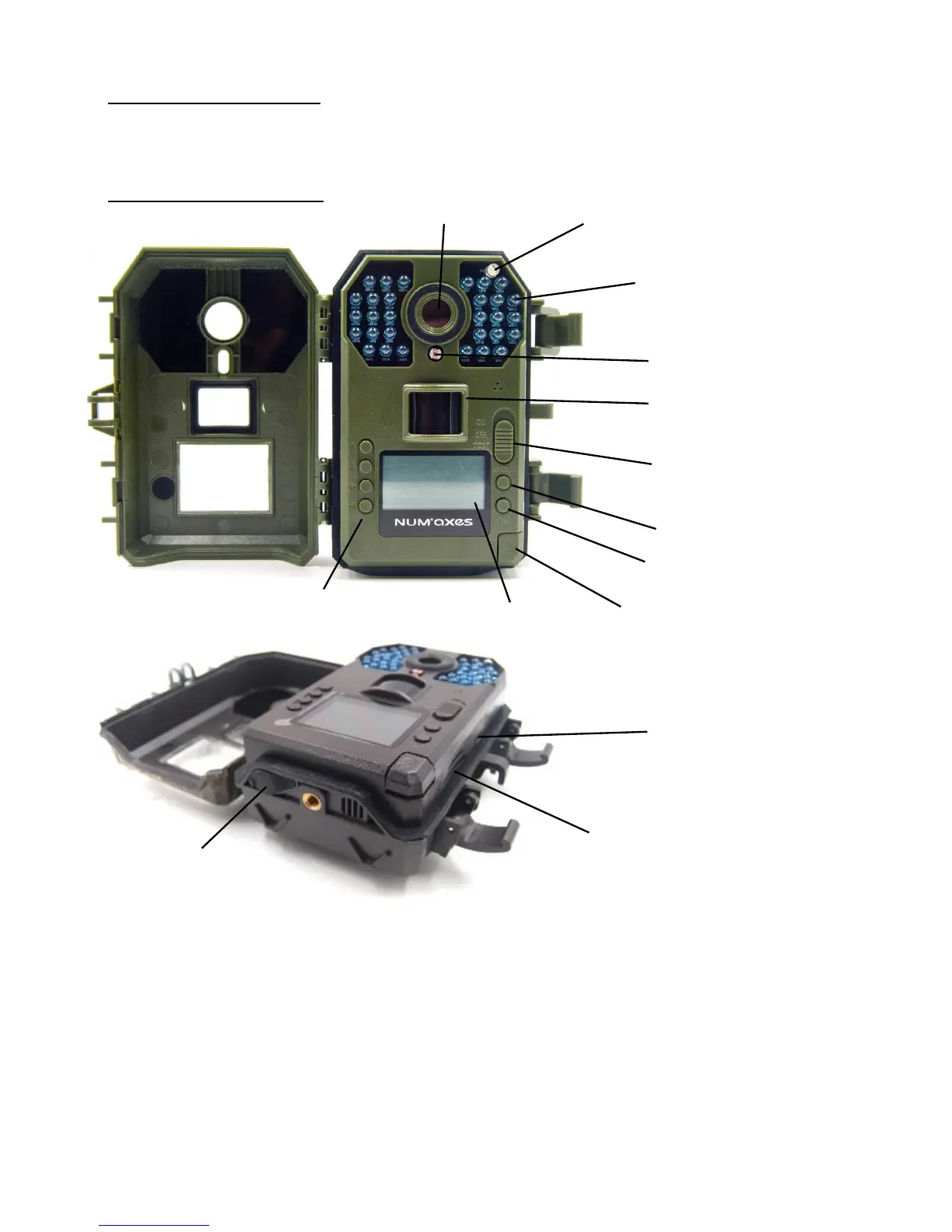

2. Présentation du produit
Le piège photographique dispose des connections suivantes afin d’être raccordé à des appareils
externes : port USB, port pour carte SD et port pour alimentation externe.
L’interface de contrôle à six touches sert principalement en mode TEST, pour sélectionner les
fonctions et paramètres opérationnels. Comme indiqué sur le schéma ci-dessus, ces touches sont :
HAUT, BAS, GAUCHE, DROITE, OK et MENU.
Quand le sélecteur est glissé en position TEST, les réglages actuels sont visibles sur l’écran LCD.
Objectif
Capteur de luminosité
Capteur infrarouge passif
(PIR)
Sélecteur 3 positions
ON / OFF / TEST
MENU
OK
Bouton pour éjecter le
compartiment de piles
Ecran LCD
LEDS infrarouges
Témoin lumineux
Port USB
Emplacement
pour carte SD
Port pour
alimentation
externe
Boutons de navigation
HAUT / BAS / GAUCHE / DROITE
