INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
20
OPCIÓN -

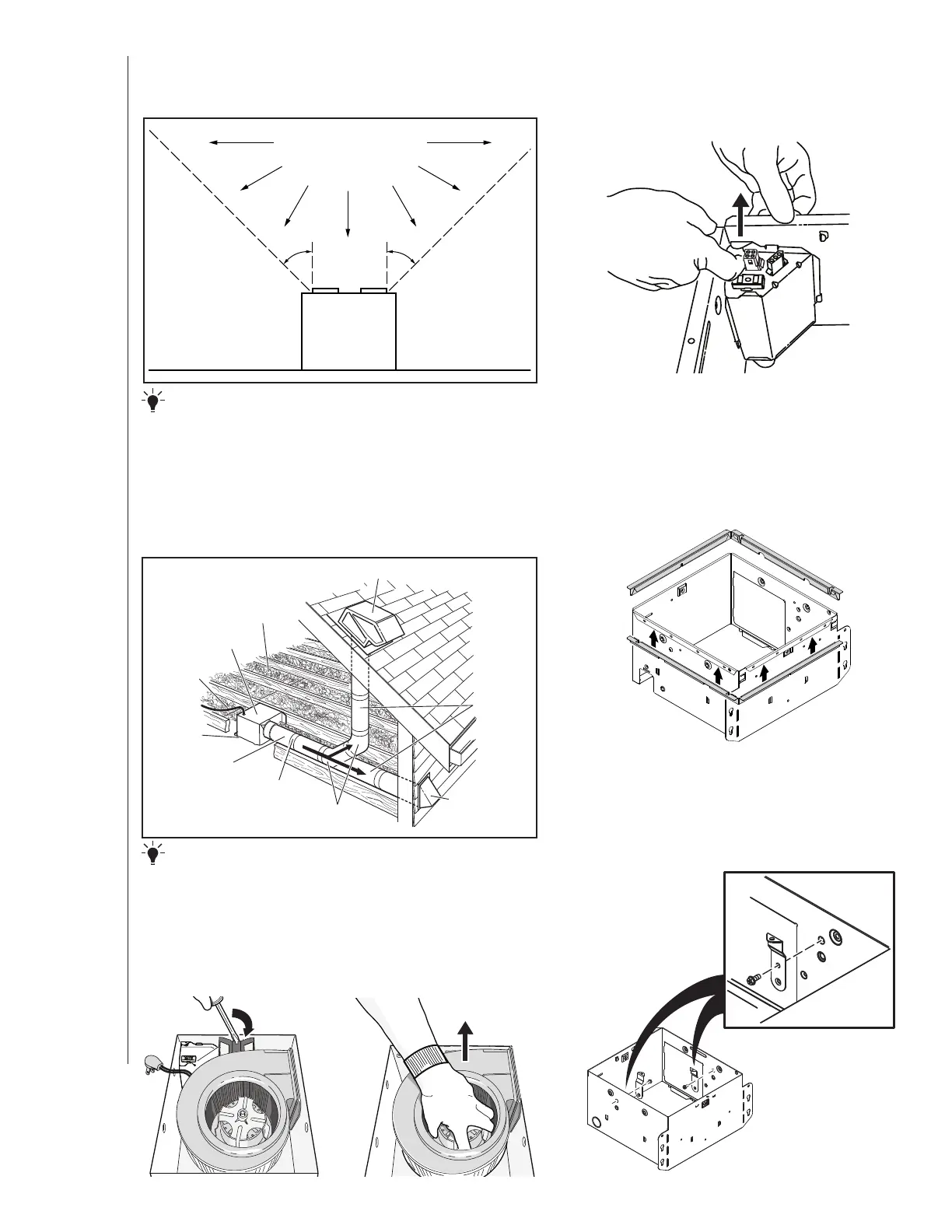

Para montar la cubierta en cualquier lugar de la
estructura del cielo raso: Utilice el juego de barra de suspensión (se
vende por separado con sus distribuidores locales o en sitios web).
Siga las instrucciones de montaje incluidas en el kit.
1. Retire el soplador y todo el material de
embalaje de la cubierta del ventilador.
2. Retire el panel de cableado
de la cubierta del ventilador
(si ya está installado).
TAPA DE TECHO* (con regulador de tiro integrado)
TAPA DE PARED*
(con regulador
de tiro integrado)
4 pulg. (10 cm)
CODOS REDONDOS*
CUBIERTA DEL
VENTILADOR
Selle las
separaciones
alrededor de
la cubierta.
Selle con cinta las
uniones de los conductos.
AISLAMIENTO
(Coloque alrededor y
sobre la cubierta
del ventilador.)
CABLE
ELÉCTRICO*
*
Se compra por separado.
O
Mantenga
cortos los
tramos de
conductos.
4 pulg. (10 cm)
CONDUCTO
REDONDO*
TODAS LAS INSTALACIONES
Comience aquí.
IMPORTANTE - Los conductos desde este ventilador
hacia el exterior del edificio tienen un gran efecto sobre el flujo
de aire, el ruido y el uso de energía del ventilador. Utilice el
tramo de conductos más corto y recto posible para obtener un
desempeño óptimo y evite instalar el ventilador con conductos
menores que los recomendados. El aislamiento alrededor de
los conductos puede reducir la pérdida de energía e inhibir el
desarrollo de moho. Los ventiladores instalados en conductos
existentes podrían no obtener el flujo de aire nominal.
Equipo
de cocina
Piso
ÁREA DE COCINA
No instale el equipo sobre
o dentro de esta área.
45
o
45
o
NO USE EL PRODUCTO
EN UN ÁREA DE COCINA.
4. Acople los soportes de la
rejilla a la cubierta.
3. Se pueden fijar un par de
bridas a la cubierta sí así lo
desea o se requiere.
Coloque a presión las dos bridas debajo del borde
doblado de la cubierta (en los cuatro lados).
