INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
21

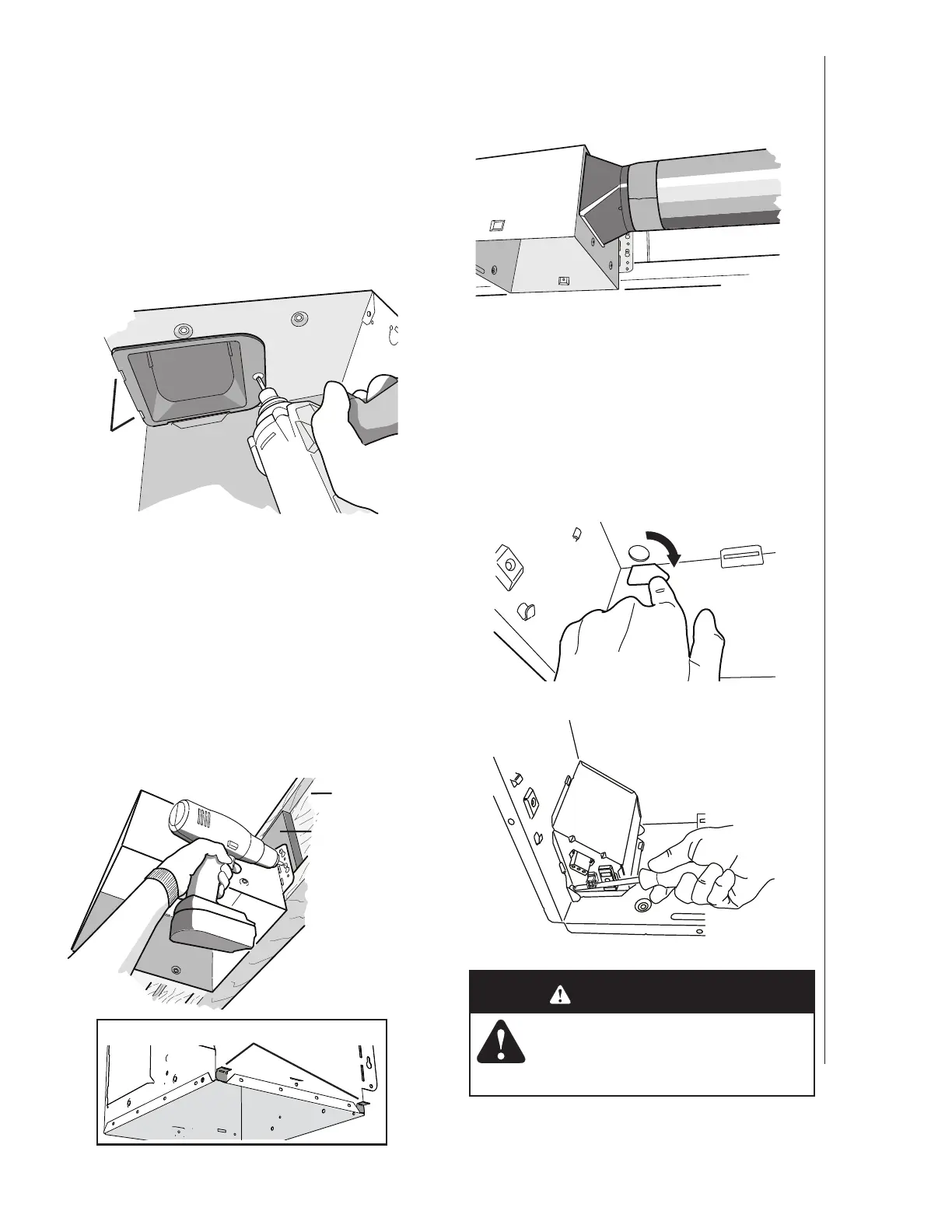

7. Conecte el conducto redondo de
4 pulg. (10 cm).
8. Conecte el cableado.
Conecte el cable eléctrico a la cubierta con una
conexión apropiada aprobada por UL (no incluido).
Haga las conexiones de cableado como se muestra en
la sección “Diagramas de cableado”. Vuelva a instalar el
panel de cableado y fíjelo con el tornillo de la bolsa de
piezas.
5. Acople el conector del regulador
de tiro/conducto a la cubierta
del ventilador.
Empuje el conector a través de la abertura desde el
interior de la cubierta. Enganche las lengüetas y fíjelas
con el tornillo incluido en la bolsa de piezas.
6. Monte la cubierta en la
estructura del cielo raso.
Asegúrese de que la parte inferior de la cubierta quede
al ras con el cielo raso terminado.
Para ubicar adecuadamente cuando se utiliza material
de cielo raso de ½ pulg. (13 mm): Doble las lengüetas
de la cubierta para que ajusten contra la parte inferior
de la estructura.
Fije la cubierta por las orejetas de montaje con los
sujetadores adecuados (no incluidos).
Si va a montar la cubierta a la vigueta “I”, utilice un
bloque de madera como se muestra.
CONSTRUCCIÓN NUEVA
Para instalaciones de conversión:
Pase a la página 23.
LENGÜETAS
LENGÜETAS DE LA CUBIERTA
VIGUETA “I”
BLOQUE DE
MADERA
PRECAUCIÓN
• NO TOQUE LA TARJETA DE
CIRCUITOS DEL SENSOR DE
HUMEDAD. La descarga electrostática
puede dañar la tarjeta de circuitos.
