INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO INSTALACIÓN
22

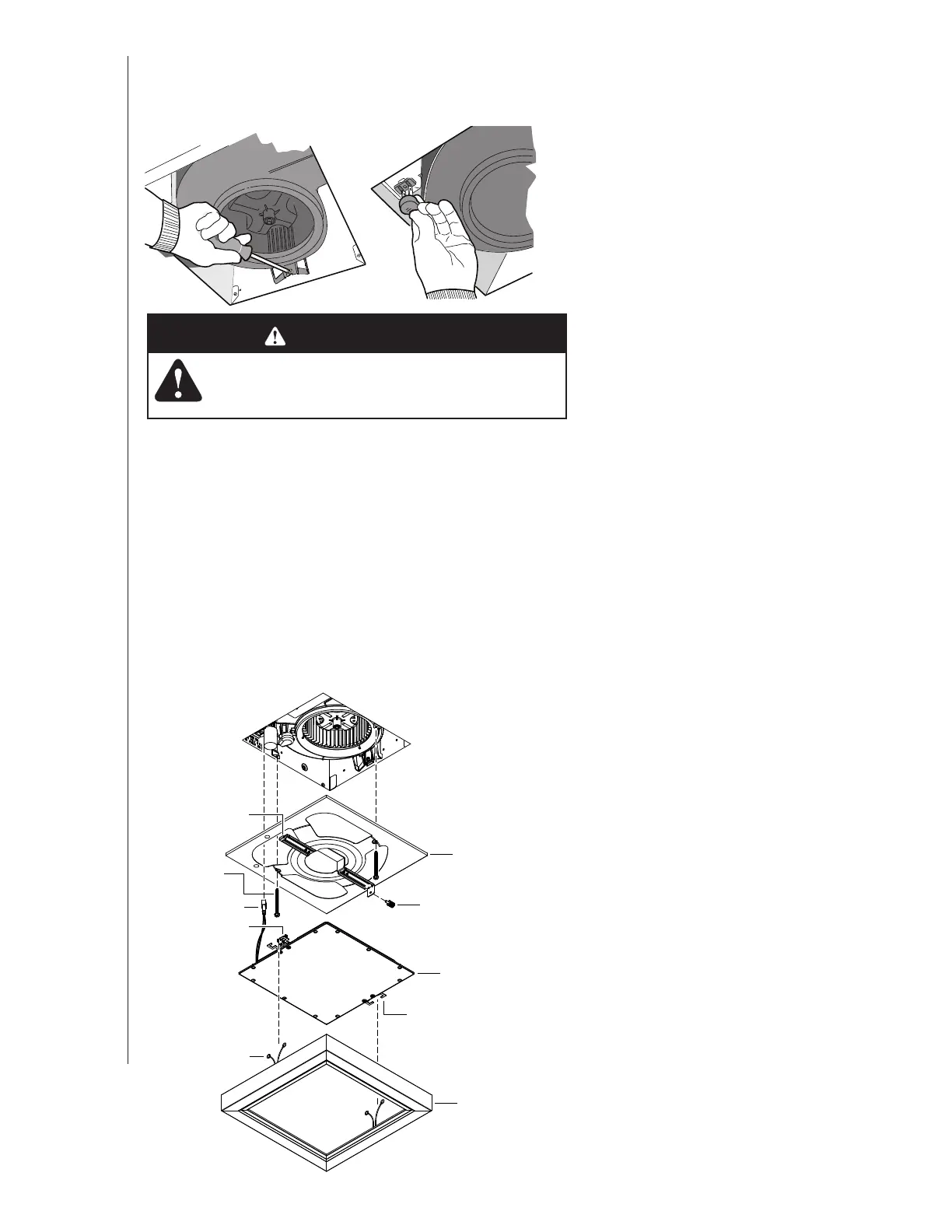

10. Termine el cielo raso y a continuación
instale la rejilla.
Fije la PLACA DE MONTAJE a la cubierta con dos (2) TORNILLOS,
usando los SOPORTES DE LA REJILLA instaladas en la etapa 4.
Conecte el ENCHUFE DEL PANEL DE ILUMINACIÓN al receptáculo
en la esquina de la cubierta.
Coloque la RANURA DEL PANEL DE ILUMINACIÓN sobre el
GANCHO en la PLACA DE MONTAJE.
Oscile el lado opuesto del PANEL DE ILUMINACIÓN hasta la PLACA
DE MONTAJE y asegúrelo con el TORNILLO DE FIJACIÓN.
Alinee el MARCO DE LA REJILLA con (3) ABERTURAS DEL PANEL
DE ILUMINACIÓN y gire el MARCO DE LA REJILLA hacia la derecha
para asegurarlo al PANEL DE ILUMINACIÓN.
9. Instale el soplador.
Vuelva a instalar el soplador. File el soplador con (2) tornillos de la bolsa
de piezas y conecte el soplador en el receptáculo negro.
PRECAUCIÓN
• Asegúrese de que el cableado dentro de la
cubierta no interfiera con la reinstalación del
soplador.
PLACA DE
MONTAJE
PANEL DE
ILUMINACIÓN
MARCO DE
LA REJILLA
TORNILLO
DE FIJACIÓN
TORNILLO DE
FIJACIÓN DE LA
PLACA DE
MONTAJE (2)
TAPÓN DEL PANEL
DE ILUMINACIÓN
GANCHO
RANURA
RESORTES DE
LA REJILLA (2)
LENGÜETAS PARA
RESORTE DE
REJILLA (2)
