9

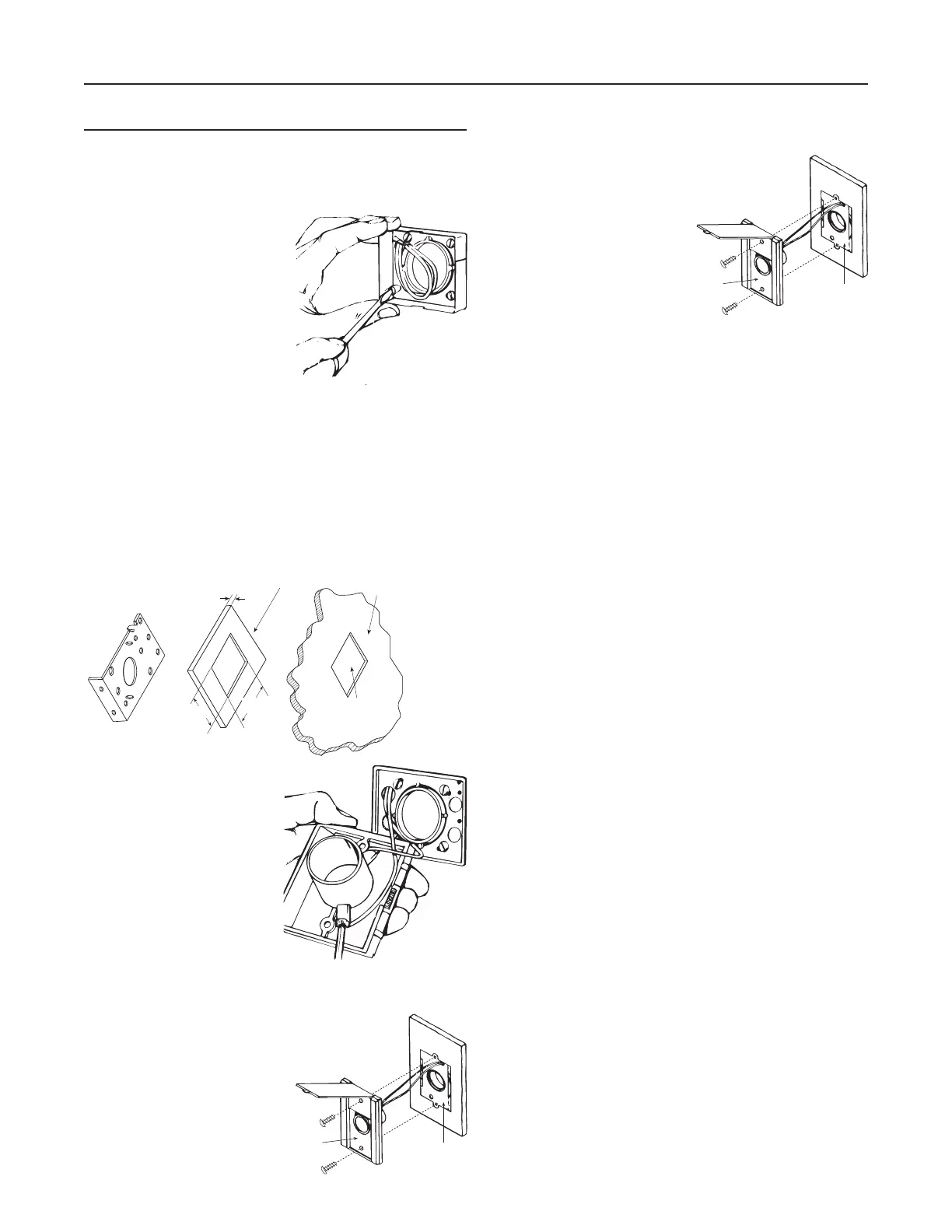

INSTALACIÓN EN UNA CONSTRUCCIÓN NUEVA (CONT.)
INSTALACIÓN DE LA TOMA DE PARED
TOMA DE PARED MODELO 360
(
INSTALACIONES OCULTAS CF361 Y CF361F)
B Quite el protector de yeso de cartón.
C Consulte la figura de la
derecha. Para algunas
construcciones paneles de
yeso o tablarroca, el marco
protector de yeso se extenderá
más allá de la pared acabada.
En este caso, quite el marco
de yeso del soporte de
montaje quitando los tornillos
de montaje.
NOTA: Cuando use el soporte de toma modelo CF361
y CF361F en paredes más delgadas que 1⁄2", use un
espaciador de 1⁄4" (no suministrado) entre la pared
y el soporte de toma. Ver figura a continuación. El
espaciador puede estar hecho de madera laminada,
Masonite™, etc. Se puede usar pegamento de
contacto para sujetar el espaciador en su lugar durante
el ensamble. La configuración del espaciador puede
variar dependiendo de la instalación.
D Consulte la figura de la
derecha. Conecte el cable
de bajo voltajede dos
conductores a los tornillos de
terminal en la parte posterior
de la toma de pared.
E Guíe el exceso de cable de regreso a través del orificio en
el soporte de la toma y el conector bridado.
F Consulte la figura de la
derecha. Coloque la toma en
el soporte de montaje y fije.
TOMA DE PARED MODELO 330 (INSTALACIÓN
OCULTA CF329)
B Consulte la figura de la derecha.
Conecte un cable de bajo
voltaje de 2 conductores a los
tornillos de terminal en la parte
posterior de la toma de pared.
C Alinee los orificios de montaje
de la toma con los orificios
en la placa de montaje.
D Consulte la figura de la
derecha. Coloque la toma en
la placa de montaje y fije con
los dos tornillos suministrados.
AR0045
2
1
/4"
3
1
/4"
1/4"
SOPORTE DE
MONTAJE DE
TOMA
ESPACIADOR
PARED MENOR QUE
1
/2" DE ESPESOR.
AGUJERO DE
PROTECTOR
DE YESO
AD0057E
AE0040
TOMA
PLACA DE
MONTAJE
AE0024E
TOMA
PLACA DE
MONTAJE
AE0024E
