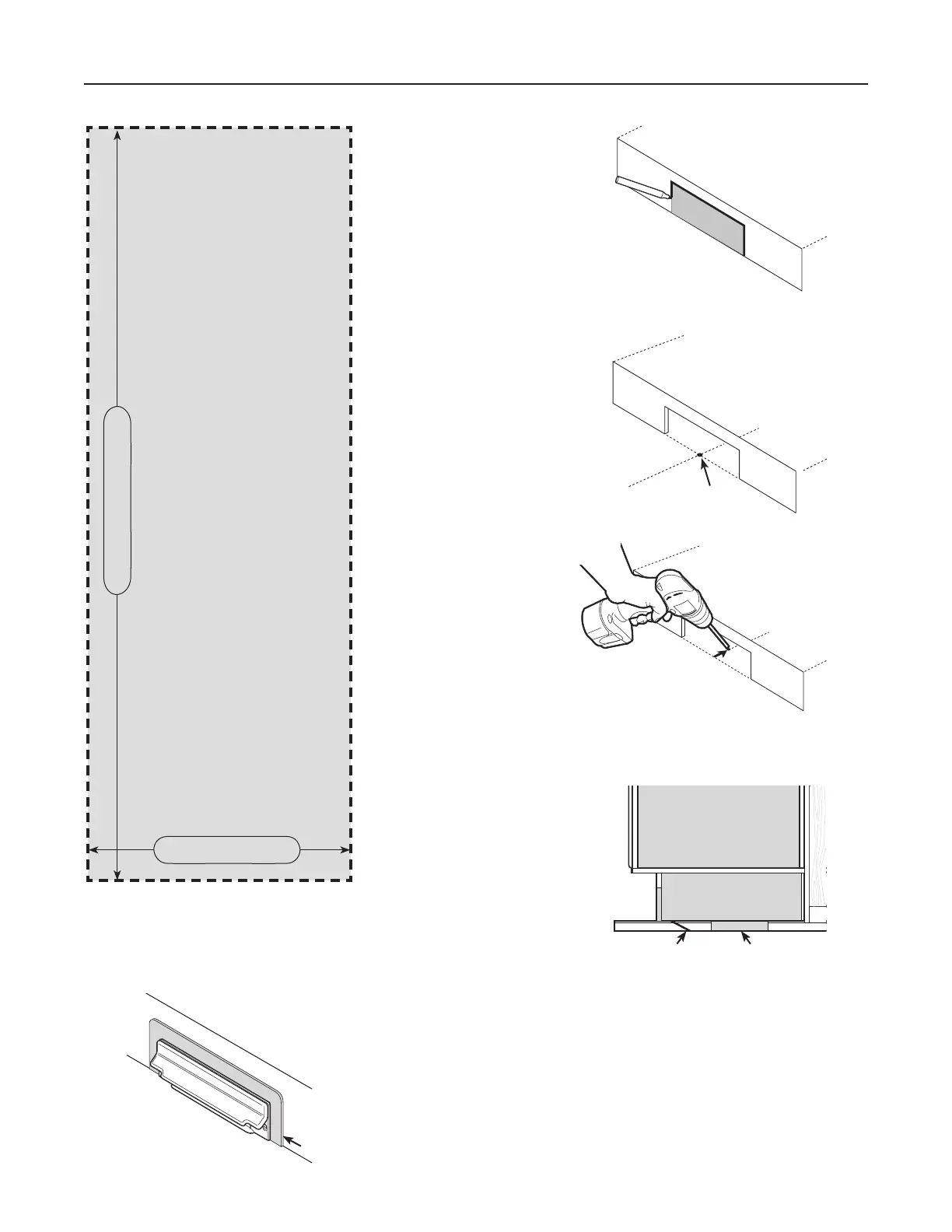

Plantilla

Alinee la plantilla
(corte de esta hoja
de instrucciones)
sobre la placa
protectora en la
ubicación deseada,
y trace el perfil del
área.
Marque el centro

Corte la abertura
deseada y marque
discretamente el
centro de la abertura
en el piso.

Perfore un
pequeño
orificio de
referencia a
lo largo de la
línea central,
detrás de la
placa protectora,
a través
del contrapiso.

Localice el orificio
de referencia
desde debajo del
contrapiso. Corte
un orificio de
acceso de 4 x 4
pulg. (10 x 10 cm)
en la posición que
eligió, a lo largo
de la línea central
debajo del espacio
de protección.
Espacio del gabinete
Espacio de protección
Abertura
de la placa
protectora
Orificio de
referencia
Orificio de
acceso de
4 x 4 pulg.
(10 x 10 cm)
CI377W CANSWEEP
®
PLANTILLA
6¾ pulg. (17.15 cm)
2⅜ pulg. (6 cm)

Si por casualidad se cortó la abertura demasiado
grande, se tiene disponible una placa de moldura
(número de pieza CI376W) para suministrar una
cubierta perfecta.
Placa de moldura
CI377W CANSWEEP
®
INSTALACIÓN DEBAJO DEL GABINETE
