MONTAJE DE LA UNIDAD DE POTENCIA
Quite cuidadosamente la bandeja de desechos de la unidad
de potencia. Asegúrese de que la bolsa esté instalada
correctamente en la unidad de potencia (si es necesario).
Quite el juego de instalación y reinstale firmemente
la bandeja de desechos.

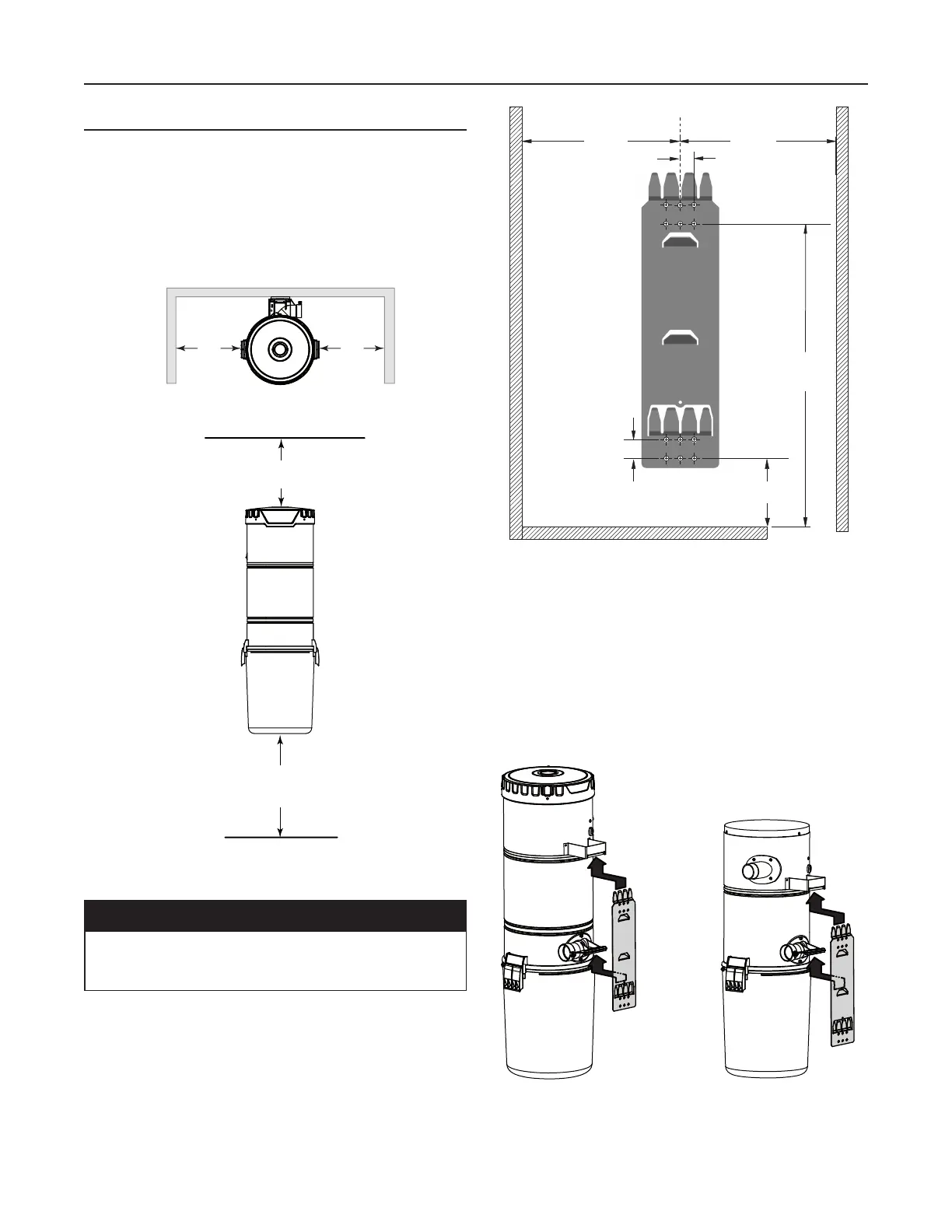

Consulte la ilustración a continuación para mantener las
dimensiones mínimas de espacio libre de paredes y suelo.
Coloque e instale el soporte de montaje en pared con los
tornillos suministrados. Consulte la ilustración de la derecha
para las dimensiones de montaje correctas.
Use los tornillos de montaje proporcionados para sujetar el
soporte de montaje en la pared a través de los agujeros de
montaje superiores e inferiores.
Cuelgue la unidad de potencia en el soporte de montaje en
pared. Asegúrese de que los soportes traseros de la unidad
de potencia estén enganchados con los dedos del soporte
de pared correspondientes (o con los dedos superiores y la
lengüeta inferior para el modelo PP5501; consulte la figura
a continuación). Jale la unidad de potencia hacia abajo
para fijarla
INSTALACIÓN DE LA UNIDAD DE POTENCIA (CONT.)
18” mínimas
arriba del piso
12” desde
el cielo
12”
mínimas
VISTA
SUPERIOR
VISTA FRONTAL
DIMENSIONES M
NIMAS DE ESPACIO LIBRE
12”
mínimas
AD0039E
PRECAUCIÓN
Asegúrese de atornillar el soporte de montaje en
pared directamente a un montante de pared para
obtener una instalación sólida.
C
L
3/4” TYP.
32
7
/8”
1” TYP.
45¼”
ALTURA
MÍN.
18 ¹/
8”18 ¹/8”
AD0079E
AGUJEROS
DE MONTAJE
SUPERIORES
AGUJEROS
DE MONTAJE
INFERIORES
AD0074
PP6501 Y PP7001
PP5501
