CONEXIÓN DE LA LÍNEA PRINCIPAL
A LA UNIDAD DE POTENCIA
 Tienda la línea de aspiración de la casa al codo que está
detrás de la unidad de potencia. Inserte el extremo de la
línea en la abertura del codo y fije la línea de aspiración
apretando con la mano el tornillo y la tuerca suministrados
(ver la ilustración a continuación). NO USE PEGAMENTO.
NOTA
Asegúrese de conectar la válvula de servicio (incluida) a la línea
de entrada de manera correcta, como se indica a continuación.
 Ensamble la tubería de salida a la toma de salida en la
parte superior de la unidad, de acuerdo con el modelo de
unidad de potencia. NO USE PEGAMENTO.
NOTA SOLO PARA LA UNIDAD PP7001
Si lo desea, el
acople o codo
usado para conectar
la línea de salida
a la parte superior
de la unidad puede
fijarse usando los
dos tornillos de
5/8” incluidos. Ver
la ilustración de
la derecha.
NOTA: El uso de tubería flexible facilitará la remoción futura de
la tapa superior.
 Asegúrese de que todas las conexiones de tubería estén
herméticas.
 La salida no debe ventilarse a una pared, cielo o espacio
cerrado en la casa. Se recomienda ventilar el aire de salida
de aspiración hacia el exterior. La línea de salida ventilada
al exterior debe terminarse usando una tapa de pared
modelo 393 o CI330.
NOTA: Para óptima calidad de aire en interiores, se
recomienda la salida de la unidad de potencia hacia
el exterior pero no es obligatoria.
INSTRUCCIONES DE
CONEXIÓN A TIERRA
Instrucciones de conexión a tierra – Este aparato debe
ser conectado a tierra. En caso de que ocurra una falla o
descompostura, la conexión a tierra proporciona una vía de
menor resistencia para la corriente eléctrica, para reducir el
riesgo de choque eléctrico. Este aparato está equipado con
un cable que tiene conductor y enchufe de conexión a tierra
para el equipo. El enchufe debe enchufarse en un tomacorriente
adecuado que esté instalado y conectado a tierra correctamente
de conformidad con los códigos y leyes locales.
CABLEADO
Este aparato es para usarse en un circuito de derivación
estándar dedicado mínimo de 120 VCA, 20 A con un
receptáculo NEMA 5-15R. Asegúrese de que la unidad de
potencia esté conectada a un tomacorriente que tenga enchufe
con conexión a tierra con la apariencia del enchufe mostrado
en la ilustración a continuación. No use adaptadores con esta
unidad de potencia.
NOTA: Las terminales de toma deben conectarse en las
lengüetas de conexión de bajo voltaje usando conectores
de engarce (incluidos en la bolsa de piezas) y el arnés de
bajo voltaje.

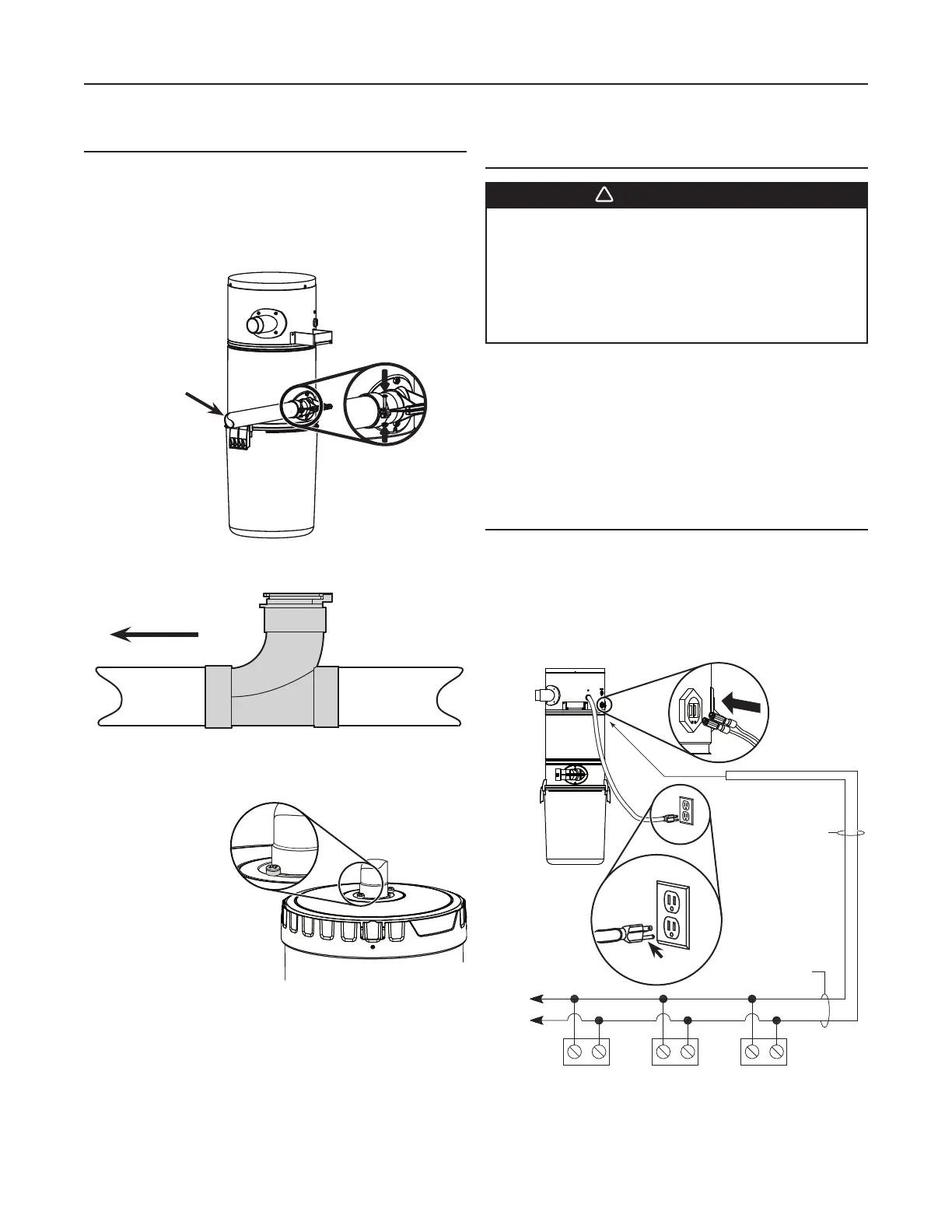

INSTALACIÓN DE LA UNIDAD DE POTENCIA (CONT.)
AJ0001
LÍNEA DE ENTRADA
TORNILLO Y TUERCA
DE LA BOLSA DE
PIEZAS
CONEXIÓN TÍPICA DE LÍNEA DE ENTRADA
A LA UNIDAD DE POTENCIA
AJ0002
UBICACIÓN DE LA UNIDAD
LÍNEA DE
ENTRADA
LÍNEA DE
ENTRADA
AJ0003
ADVERTENCIA
!
Si este equipo no se conecta a tierra correctamente
puede resultar en riesgo de choque eléctrico.
Verifique con un electricista calificado o técnico de
servicio si no está seguro de que el tomacorriente
está conectado correctamente a tierra. No modifique
el enchufe proporcionado con el aparato, si no
encaja en el tomacorriente, solicite a un electricista
calificado que instale un tomacorriente adecuado.
AE0044
TOMA
CONECTORES DE
ENGARCE PARA
CONECTARSE EN
LAS LENGÜETAS
DE CONEXIÓN DE
BAJO VOLTAJE
TOMA TOMA
A
OTRAS
TOMAS
MODELO 376-UL
CABLE DE BAJO
VOLTAJE (18/2)
T
ERMINALES DE
TOMA
TOMACORRIENTES
CONECTADOS A TIERRA
CLAVIJA DE CONEXIÓN
A TIERRA
