NuTone PUREPOWER Series User Manual

20

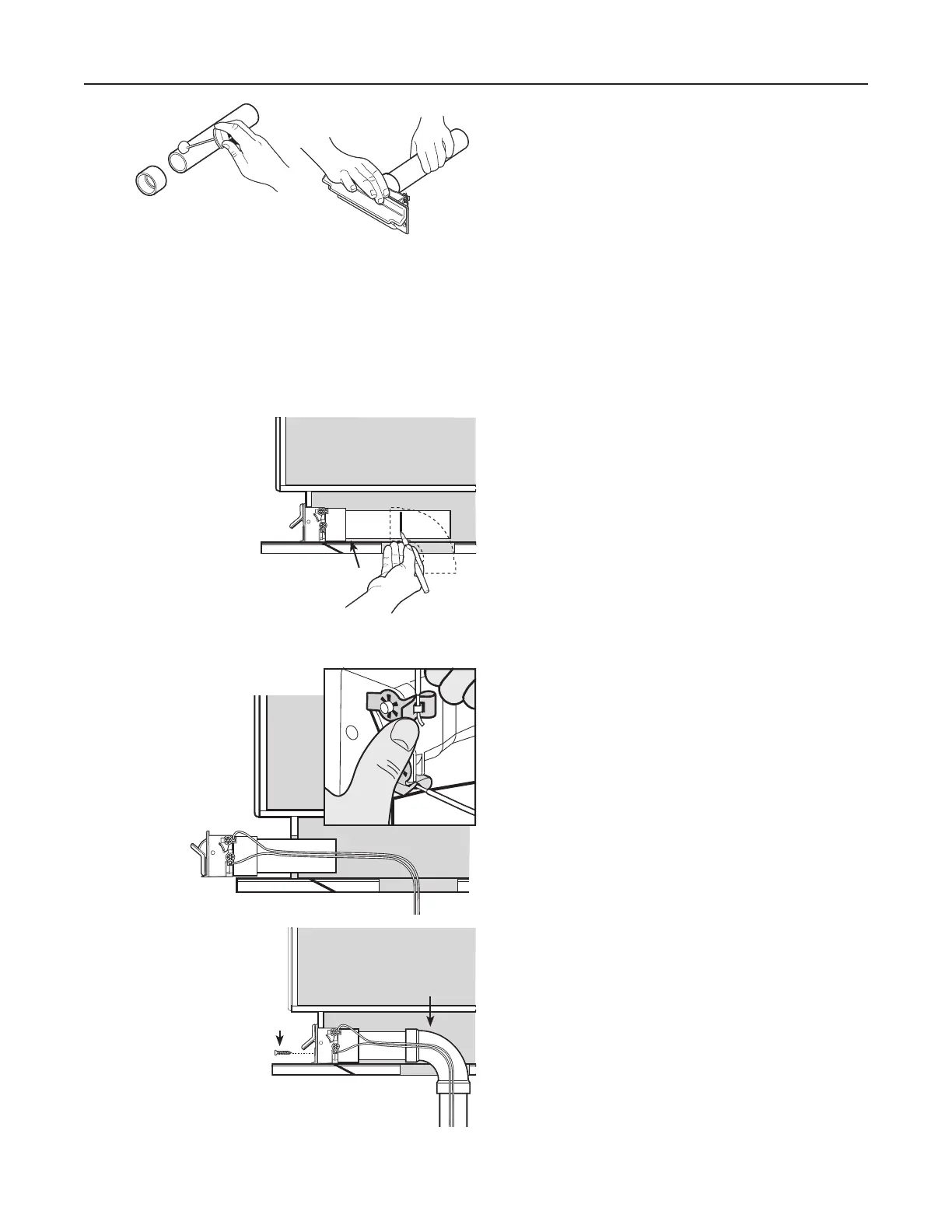

Suelde con solvente
un acoplamiento a una
pieza de tubo de vacío
central de 2 pulg. (5 cm),
lo suficiente larga como
para alcanzar el orificio de
acceso de 4 x 4 pulg.
(10 x 10 cm) desde la
abertura en la placa
protectora (Fig. A).
Ajuste con fricción el otro
extremo del acoplamiento
al CanSweep
®
hasta que
esté seguro. No use
pegamento, ajuste solo
con fricción (Fig. B).

Inserte el
CanSweep
®
/tubo
en la abertura de
la placa protectora.
Use una unión en
codo con un barrido
de 90° para deter-
minar una marca
de corte en el otro
extremo del tubo.
Luego corte el tubo en la marca.

Deslice los
cables de bajo
voltaje en los
sujetadores del
CanSweep
®
,
como se
muestra,
para
completar
las
conexiones
del cableado.

Deslice el
CanSweep
®
/tubo y
los cables de bajo
voltaje en la
abertura de la
placa protectora.
Una con
pegamento los
dos extremos del
codo al sistema de
tubería y luego asegure el CanSweep
®
a la placa
protectora con los 2 tornillos suministrados.
Fig. A
Fig. B

Tornillos
Una con
pegamento el
codo al tubo
CI377W CANSWEEP
®
INSTALACIÓN DEBAJO DEL GABINETE (CONT'D)
