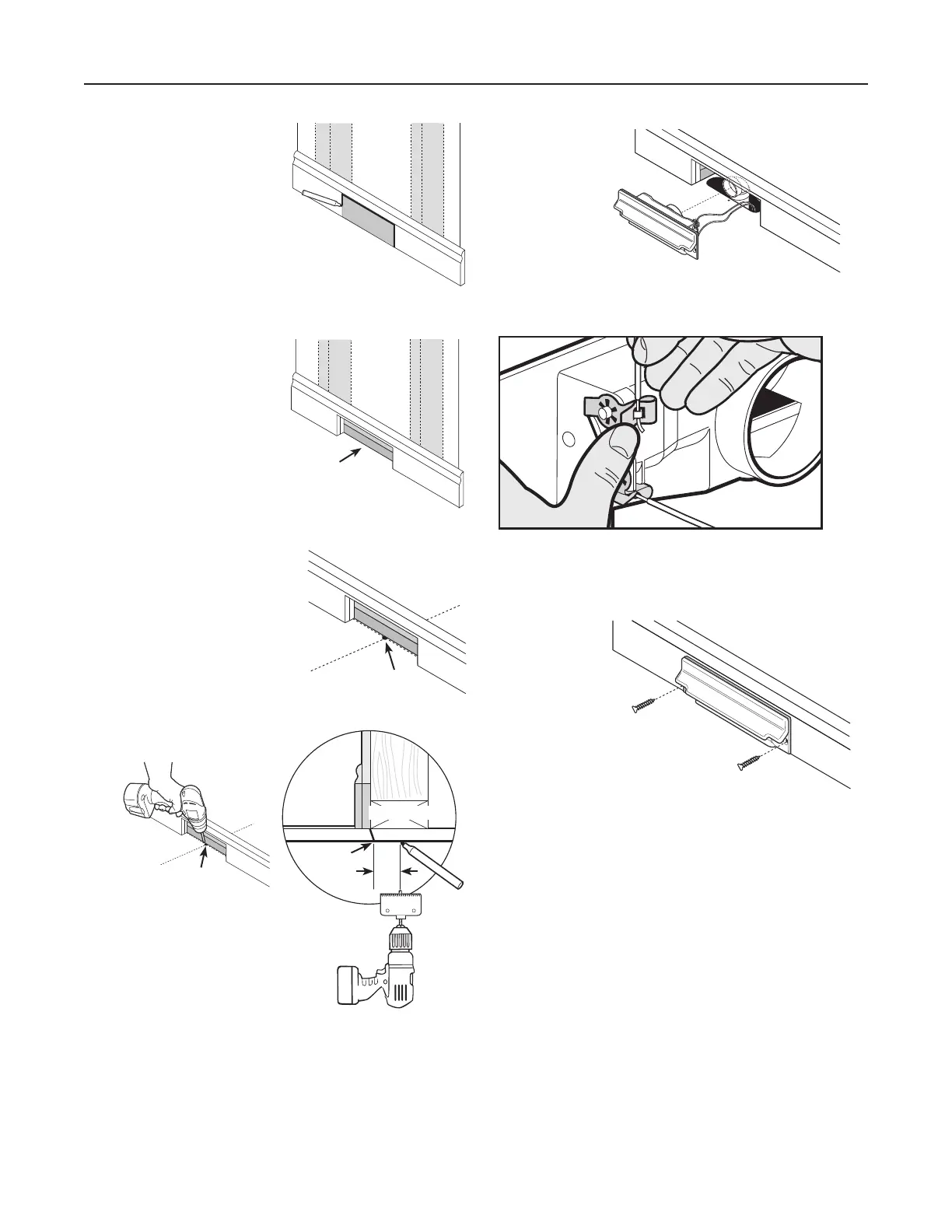

Plantilla
Elija la posición deseada
en el zócalo entre dos
parales. Coloque la
plantilla (corte de esta hoja
de instrucciones) en la
ubicación deseada, y trace
el perfil del área.
Placa inferior de
2 x 4 pulg. (5 x 10 cm)
Recorte la abertura
en el zócalo y a
través del panel de
yeso hasta llegar a
la placa de pared
inferior de 2 x 4 pulg.
(5 x 10 cm).
Contra el borde de la placa
inferior de 2 x 4 pulg.
(5 x 10 cm), marque el centro
de la abertura.
Orificio de
referencia
Placa inferior de
2 x 4 pulg. (5 x 10 cm)
Haga las conexiones
de tubería según
se requieran y
deje listo el codo
corto de 90° en posición
detrás del CanSweep®.
Asegúrese de que la abertura del codo se sujetará con
firmeza en la espiga de la parte posterior del
CanSweep® cuando sea el momento de la conexión.
Deslice el
CanSweep®/
tubo y los cables
de bajo voltaje
en la abertura
del zócalo.
Ajuste con
fricción la espiga
del CanSweep® en el codo. Asegure el CanSweep® al
zócalo con los 2 tornillos suministrados.
No pegue el
CanSweep
®
al
codo.
Fije los
alambres
Marque el centro
Perfore un orificio de referencia
pequeño en la marca a través del
contrapiso hacia abajo.
Localice el orificio de referencia
desde abajo y mida hacia atrás
1 7/8 pulg. (4.76 cm). Use un
sacabrocados de 2 pulg. (5 cm)
para quitar la sección de la placa
inferior de 2 x 4 pulg. (5 x 10 cm)
detrás de la abertura.
Orificio de referencia
1⅞ pulg.
(4.76 cm)
Deslice los cables de bajo voltaje en los sujetadores
del CanSweep®, como se muestra, para completar las
conexiones del cableado.
CI377W CANSWEEP
®
INSTALACIÓN EN LA PARED CON ZÓCALO
