27/03/07 - 88014542D AD194
3 Conexión eléctrica
Usar hilos con una sección comprendida entre 2 x 0.35 y 2 x
1.5 mm².
Conectar los 2 hilos al bornero.

En ningún caso se debe colocar en un mismo conducto o
guía los cables de la sonda (muy baja tensión) y cables
230 V. Además, asegúrese también de que mantiene una
distancia mínima de 10 cm entre los cables de muy baja
tensión y los cables de 230 V.

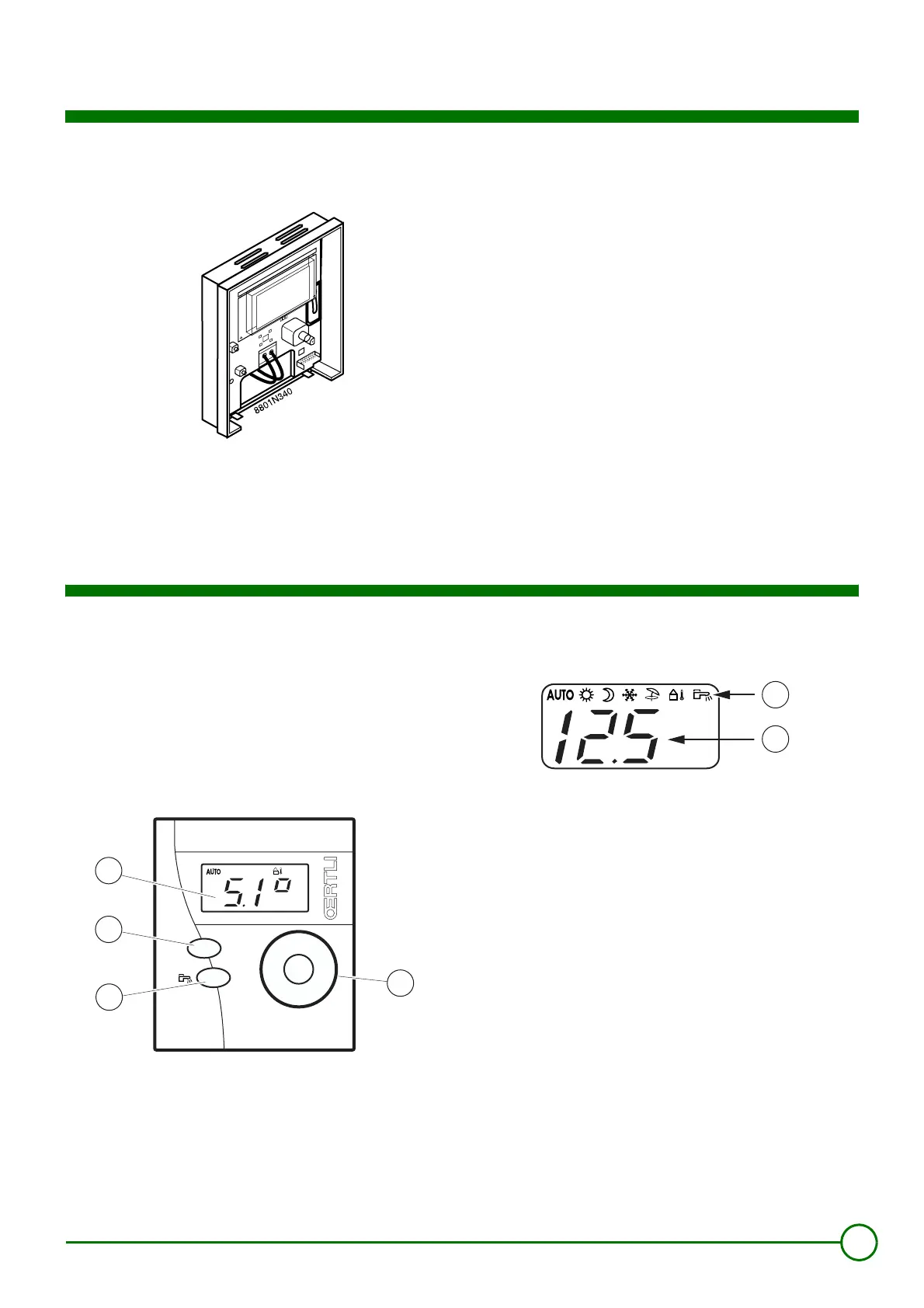

4 Descripción
 Lectura normal :
El mando a distancia indica la temperatura exterior.

Lectura de la temperatura ambiente y de la hora:
Cuando la pantalla indique la temperatura exterior, girar el botón
giratorio sin apretar encima para ver la hora o la temperatura
ambiente.
 Pantalla
 Botón giratorio
 Tecla MODE
 Tecla ACS

Significado de los símbolos
 Símbolos
 Lectura numérica correspondiente
AUTO: Modo automático
La calefacción funciona siguiendo el programa
horario del regulador central
%
: Modo COMODID. 7/7
AUTO
%
: Modo forzado de temperatura CONFORT HASTA ...
(Según el regulador central OE-tronic 3®)
$
: Modo ECO 7/7
AUTO
$
: Modo forzado de temperatura ECO HASTA ...
(Según el regulador central OE-tronic 3®)
.
: Modo VACACIONES (Protección antihielo)
La pantalla indica el número de días de ausencia
=: La pantalla indica la temperatura exterior

: Agua caliente sanitaria
#
: En modo verano
