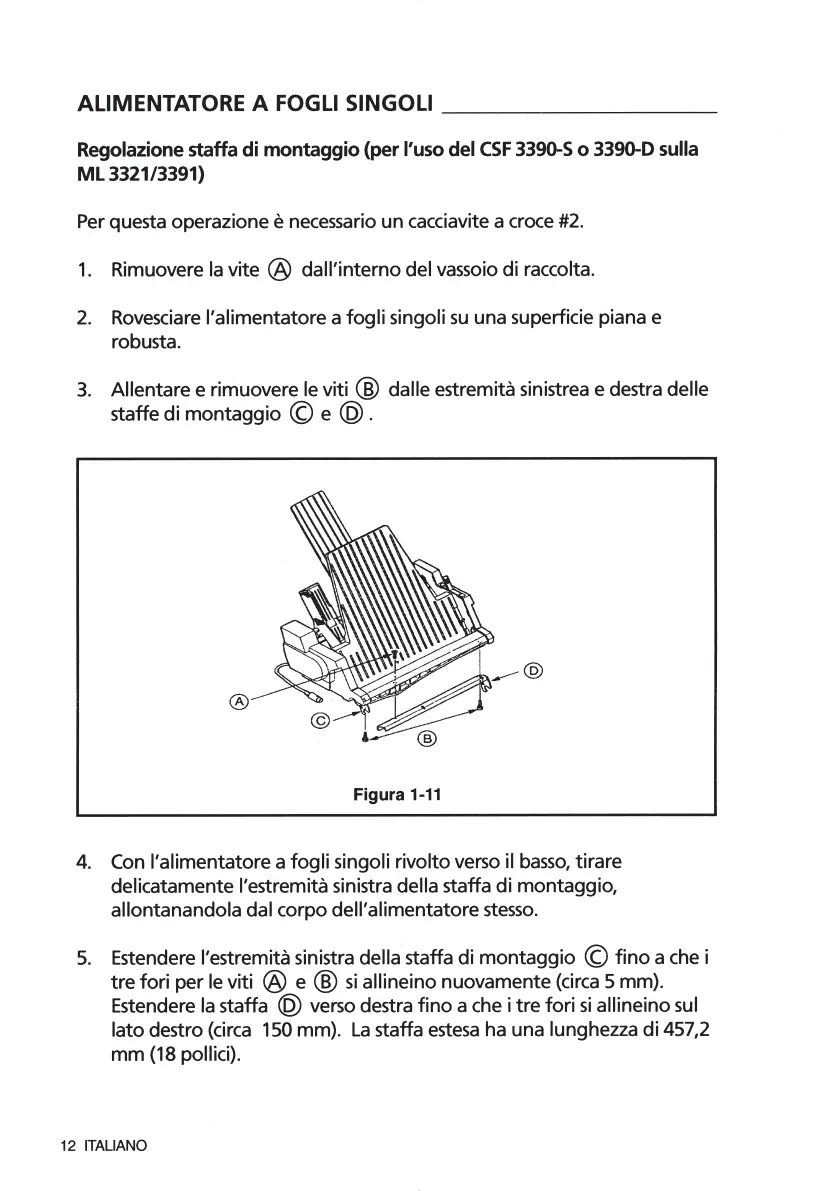

ALIMENTATORE A FOGLI SINGOLI
Regolazione staffa di montaggio (per l'uso del
CSF
3390-S
o
3390-D
sulla
ML
3321/3391)
Per questa operazione
è necessario
un
cacciavite a croce #2.
1.
Rimuovere la
vite
A
dall'interno
del vassoio
di
raccolta.
2.
Rovesciare l'alimentatore a
fogli
singoli
su
una superficie piana e
robusta.
3.
Allentare e rimuovere le
viti
B dalle estremità sinistrea e destra delle
staffe
di
montaggio
C e D.
4. Con l'alimentatore a
fogli
singoli rivolto verso il
basso,
tirare
delicatamente l'estremità sinistra della staffa di montaggio,
allontanandola
dal
corpo
dell'alimentatore
stesso.
5.
Estendere l'estremità sinistra della staffa
di
montaggio
C fino
a che i
tre
fori
per
le
viti
A e B
si
allineino nuovamente (circa 5 mm).
Estendere la staffa
D verso destra
fino
a che i
tre
fori
si
allineino
sul
lato
destro (circa 150 mm).
La
staffa
estesa
ha
una lunghezza di 457,2
mm
(18
pollici).
