CUT-SHEET FEEDER
10. Complete the Cut-Sheet Feeder installation steps.

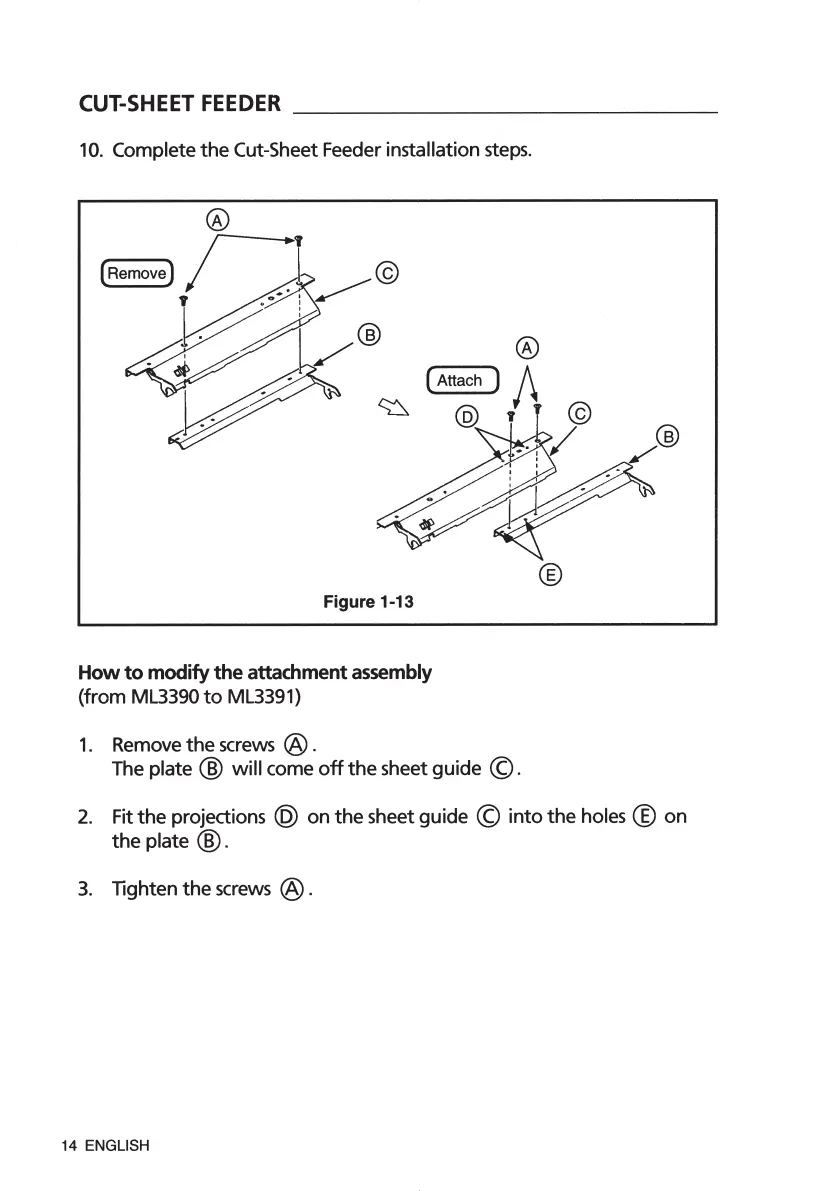

How to modify the attachment assembly
(from ML3390 to ML3391)
1. Remove the screws A .
The plate B will come off the sheet guide C.
2. Fit the projections D on the sheet guide C into the holes E on
the plate B.
3. Tighten the screws A .
