1 - DESCRIPTION DE L’APPAREIL
1.1 - LISTE DES COMPOSANTS FOURNIS (Fig.5)
L’appareil est emballé unitairement dans un emballage en carton.
Le colis peut être transporté à la main par deux personnes préposées ou chargées sur un chariot de transport.
Conservez l’emballage individuellement, en évitant de ne pas les empiler.
1. 
2. Convoyeur terminal pour fenêtre
3. Bride pour installation murale ou sur vitre (uni-
quement pour les versions où cela est prévu)
4. Bouchon fermeture bride (uniquement pour les
versions où cela est prévu)
5. Ventouse pour fenêtre
6. Notice d’utilisation et d’entretien
7. Télécommande
8. Tube de déchargement de la condensation


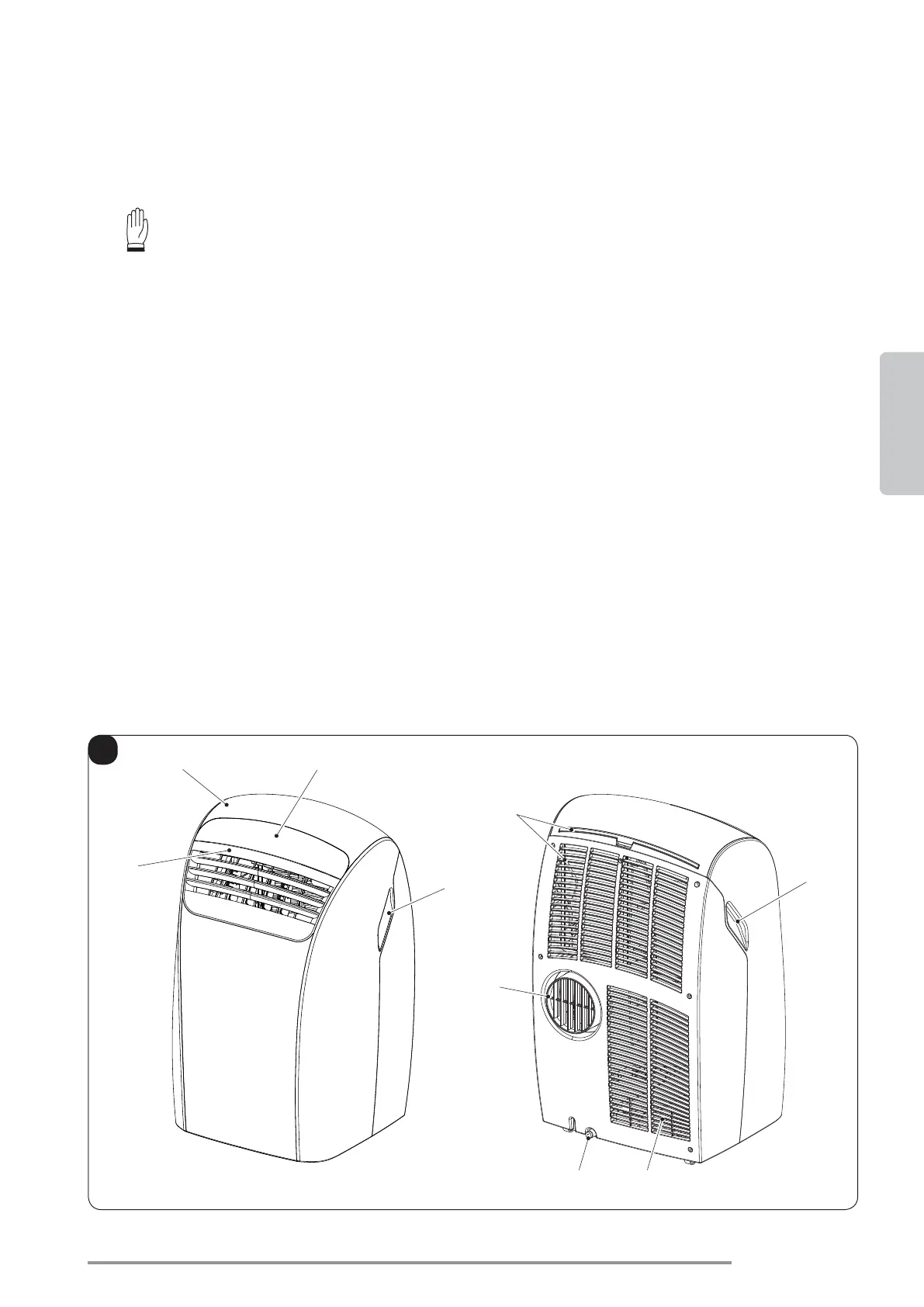

1.2 - IDENTIFICATION DES PARTIES PRINCIPALES (Fig.A)
21. Panneau de commande
22. Grille de sortie d’air
23. Filtre de l’air avec grille
24. Bouchon d’évacuation du condensat (rac-
corder à une conduite d’évacuation pour le
fonctionnement en pompe à chaleur, modèle
HP uniquement)
25. Admission d’air
26. Sortie d’air
27. Poignée pour le déplacement
28. Récepteur de télécommande IR
