-20 à + 35 °C
Pompe à vide (tuyau de
charge : exigence spéciale
R410A)
QuantitéFormeNom
2. Raccord du tuyau de vidange
Accessoires d'installation
4. Manuel technique du produit

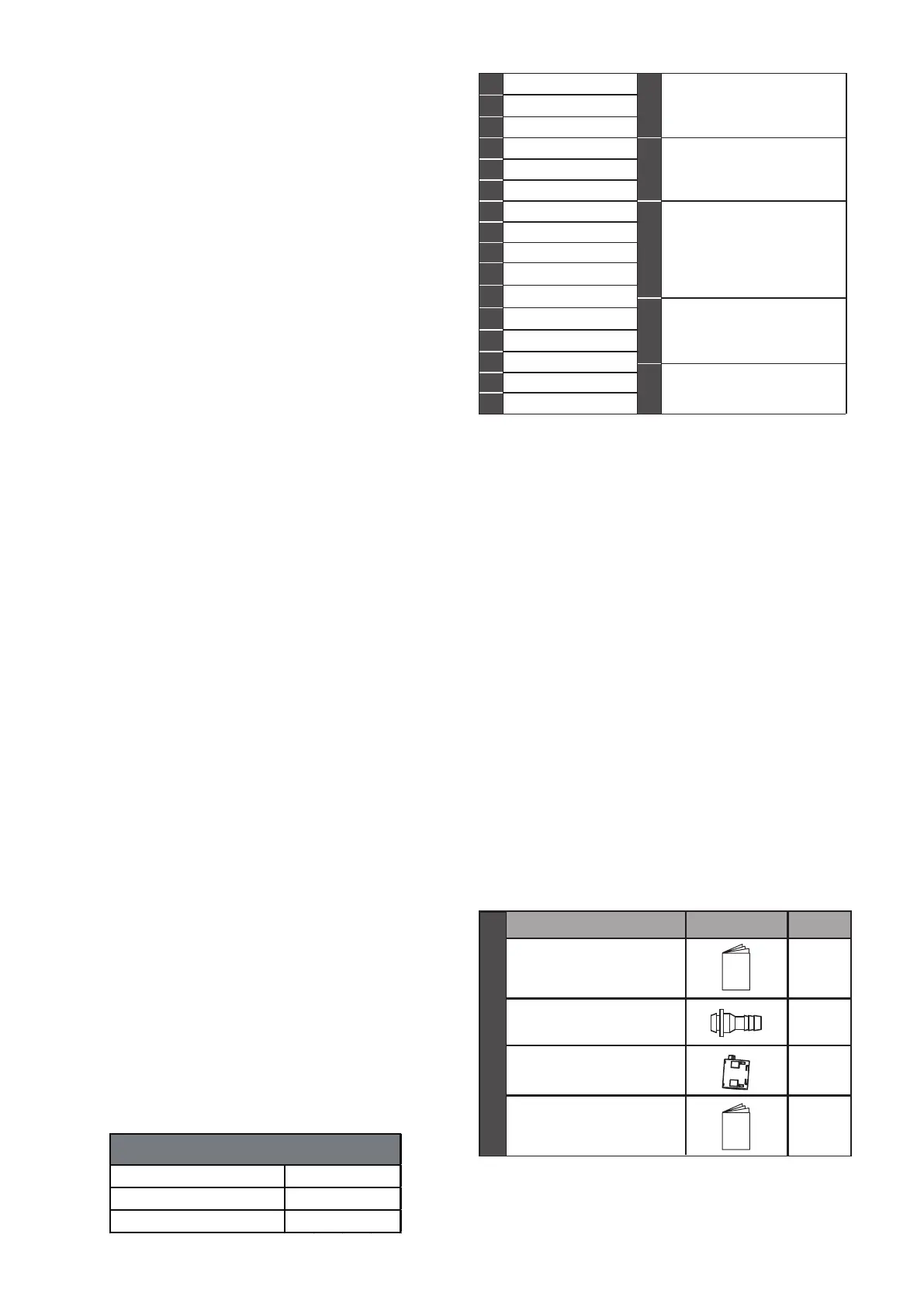

2 ACCESSOIRES ET RÉFRIGÉRANT
Veuillez vérifier si les accessoires suivants font partie du domaine
d'application. S'il y a des accessoires de rechange, veuillez les
ranger avec soin.
3. Anneau magnétique
(uniquement pour monophasé
de 12 à 16 kW)
1. Manuel d'installation et
d'utilisation de l'unité
extérieure (ce livret)
● Confirmez que la zone d'installation (murs, sols, etc.) est
sécurisée, sans dangers cachés tels que de l'eau, de
l'électricité et du gaz. Avant le câblage/ la tuyauterie.
● Avant toute installation, vérifiez si l'alimentation
électrique de l'utilisateur répond aux exigences
d'installation électrique de l'unité (y compris une mise à
la terre fiable, un système de fuite et une charge
électrique de diamètre de fil, etc.). Si les exigences
d'installation électrique du produit ne sont pas remplies,
l'installation du produit est interdite avant la correction
du produit.
● Lors de l'installation de plusieurs climatiseurs de
manière centralisée, veuillez confirmer l'équilibre de
charge de l'alimentation triphasée, et plusieurs unités ne
peuvent pas être assemblées sur la même phase de
l'alimentation triphasée.
● Lors de l'installation le produit doit être fixé fermement.
Prenez des mesures de renforcement si nécessaire.
Clé dynamométrique
1/4 (17 mm)16 N•m (1,6 kgf•m)
3/8 (22 mm)42 N•m (4,2 kgf•m)
1/2 (26 mm)55 N•m (5,5 kgf•m)
5/8 (15,9 mm)120 N•m (12,0 kgf•m)
Collecteur de jauge (tuyau de
charge : exigence spéciale
R410A)
Jauge du tuyau en cuivre
réglant la marge de
projection
Adaptateur de la
pompe à vide
Tournevis
Foreuse (65 mm)
Clé à molette
Coupe-tuyaux
Couteau
Fraise
Détecteur de fuite de gaz
Mètre à ruban
Thermomètre
Méga-testeur
Testeur de circuit électro
Clé hexagonale
Outil d'évasement
Cintreuse
Niveau à bulle
Scie à métaux
Outils nécessaires pour les travaux d'installation:
-5 à + 46 °C
Mode Chauffage
Mode Refroidissement
Mode Eau chaude sanitaire
Plage de température ambiante de
fonctionnement
-20 à + 43 °C
● Ne modifiez pas cette unité en retirant l'un des dispositifs
de sécurité ou en contournant l'un des interrupteurs de
verrouillage de sécurité. L'exposition de l'unité à l'eau ou
à l'humidité avant l'installation peut provoquer un
court-circuit des pièces électriques. Ne la stockez pas
dans un sous-sol humide ou ne l'exposez pas à la pluie ou
à l'eau.
● Après avoir déballé l'appareil, examinez-le attentivement
pour voir s'il n'est pas endommagé et ne l'installez pas
dans un endroit qui pourrait augmenter les vibrations de
l'appareil.
● Faites attention à ne pas toucher les composants lors du
branchement aux tuyaux de raccordement.
● Pour éviter que la tuyauterie du réfrigérant s'oxyde à
l'intérieur lors du soudage, il faut charger de l'azote, car
l'oxydation bloquera sinon le système de circulation. Pour
éviter les blessures corporelles (en raison des arêtes
vives), faites attention lors de la manipulation des pièces.
● Effectuez correctement les travaux d'installation
conformément au manuel d'installation. Une installation
inappropriée peut entraîner une fuite d'eau, un choc
électrique ou un incendie. Lorsque la pompe à chaleur est
installée dans une petite pièce, prenez des mesures
appropriées pour faire en sorte que la concentration de
fuite de réfrigérant dans la pièce ne dépasse pas le niveau
critique.
● Fixez solidement la pompe à chaleur dans un endroit où
la base peut supporter le poids de manière adéquate.
Effectuez les travaux d'installation spécifiés pour vous
protéger contre un tremblement de terre. Si la pompe à
chaleur n'est pas installée correctement, des accidents
peuvent se produire en raison de la chute de l'unité.
● Si du gaz réfrigérant a fui lors des travaux d'installation,
ventilez immédiatement la pièce. Si le gaz réfrigérant qui a
fui entre en contact avec du feu, un gaz nocif peut être
généré.
● Après les travaux d'installation, vérifiez qu'il n'y a pas de
fuite de gaz réfrigérant. Si du gaz réfrigérant fuit dans la
pièce et circule à proximité d'une source de flammes, telle
une cuisinière, un gaz nocif peut être généré.
● Les travaux électriques doivent être effectués par un
électricien qualifié en conformité avec le manuel
d'installation. Assurez-vous que la pompe à chaleur utilise
une alimentation exclusive. Une capacité d'alimentation
insuffisante ou une installation inappropriée peut
entraîner un incendie.
● Utilisez les câbles spécifiés pour le câblage afin de bien
les connecter aux bornes. Évitez les forces extérieures
appliquées aux bornes et qui peuvent les affecter.
Assurez-vous d'effectuer la mise à la terre. Ne raccordez
pas les fils de terre aux tuyaux de gaz, aux conduites
d'eau, aux paratonnerres ou n'utilisez pas les fils de terre
comme les câbles téléphoniques.
● Observez les règlements de la compagnie d'électricité
locale lors du câblage de l'alimentation. Une mise à la
terre inappropriée peut entraîner un choc électrique.
● N'installez pas la pompe à chaleur dans un endroit
soumis à un risque d'exposition à un gaz combustible. Si
un gaz combustible fuit et demeure autour de l'unité, un
incendie peut se produire.
● Si le cordon d'alimentation est endommagé, il doit être
remplacé par le fabricant, son agent d'entretien ou un
professionnel qualifié afin d'éviter tout danger.
● Si un appareil est destiné à être connecté en permanence
au réseau d'eau et n'est pas relié par un jeu de tuyau, cela
doit être indiqué.
