Raccordement au système vidéo OES
Raccordement
1 Raccordez le câble du moniteur, le câble Y/C ou le
câble BNC à la borne de sortie vidéo de l’unité de
commande de caméra.

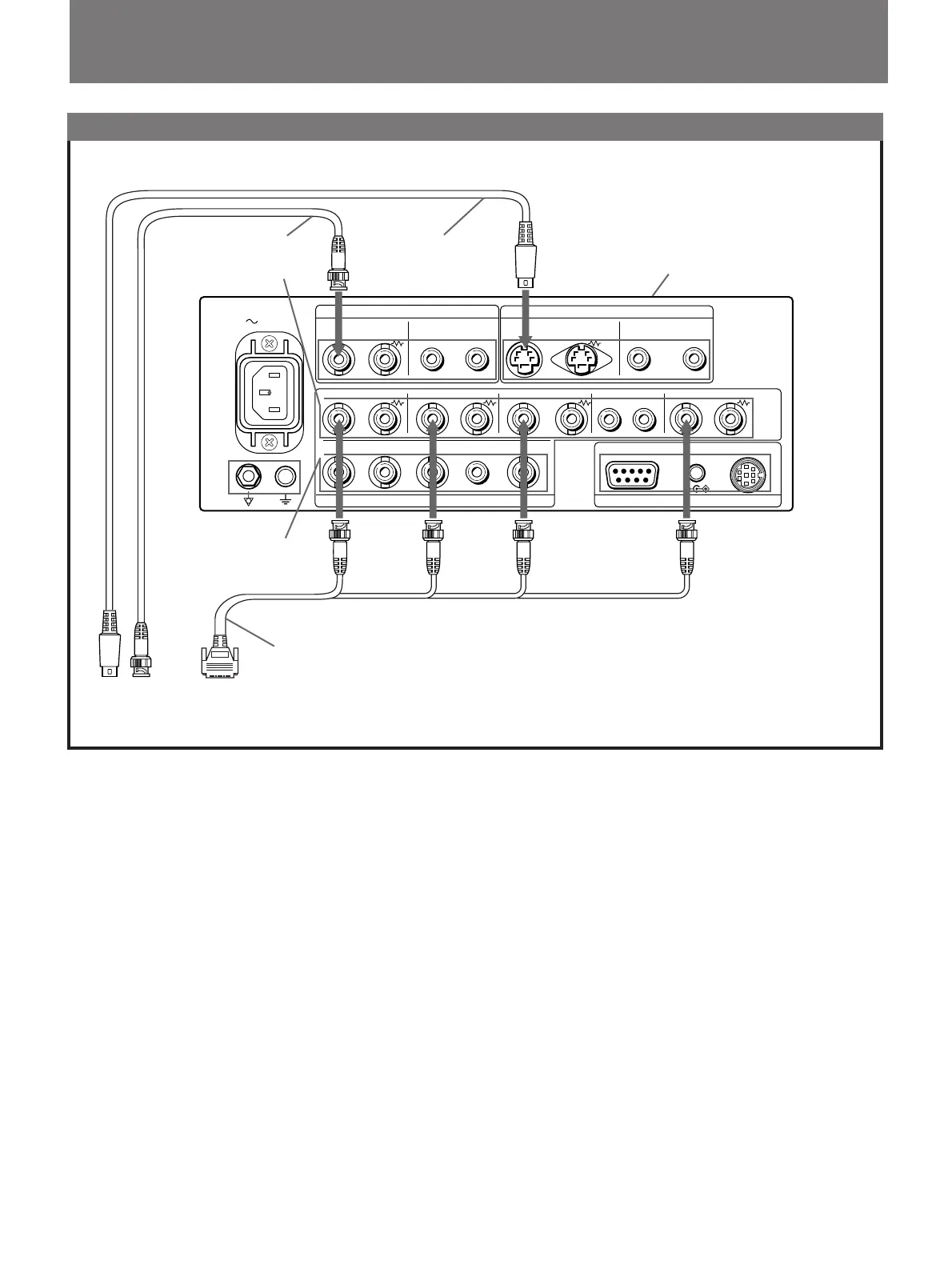

2 Etablissez les raccordements à ce moniteur comme
illustré dans la Figure.
LINE A
LINE B
IN OUT
OUT
IN OUTOUT
VIDEO AUDIO
AUDIO
AUDIO
AC IN
R/R–Y G/Y B/B–Y
EXT SYNC
G/Y
AUDIO
REMOTE 1RS-232C
Y/C
IN
R/R–Y
B
A
IN OUT IN OUT IN OUT IN OUT IN OUT
DC OUT
REMOTE
EXT SYNC
RGB/COMPONENT
B/B–Y
INININ IN IN
8V/0.8A
IN
Câble BNC
Câble Y/C
S
RG
B
Connecteurs INPUT/OUTPUT du moniteur
Y/C
N
Câble du moniteur
Connecteurs RGB/
COMPONENT A
Connecteurs RGB/
COMPONENT B
