Olympus OEV143 - Fijación de la Cubierta del Panel de Control; Fijación de las Cubiertas Laterales

60

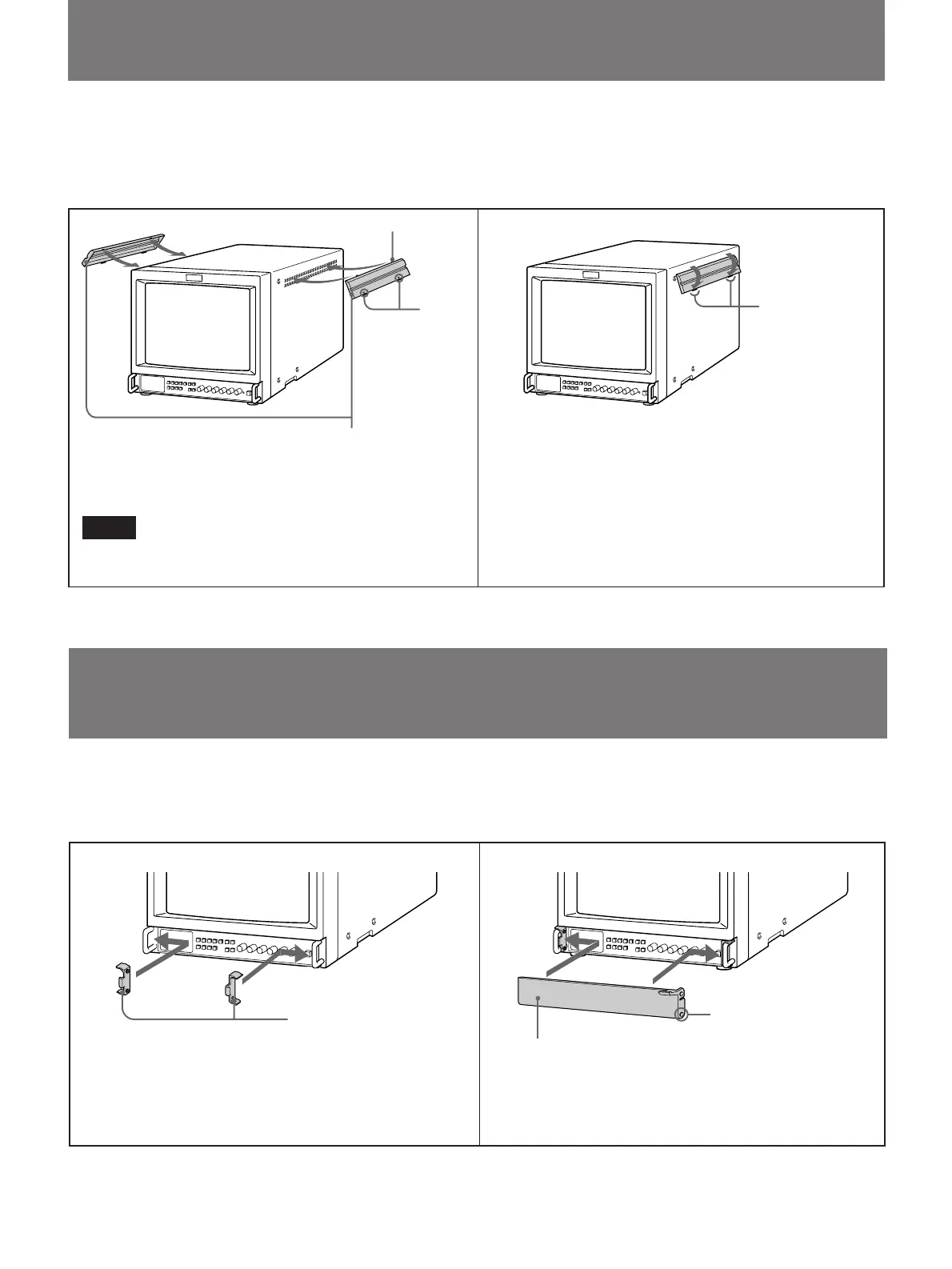

Fijación de las cubiertas laterales
Con el fin de proteger los orificios de ventilación de
medicinas, etc., fije las cubiertas laterales (suministradas)
como se muestra a continuación.
2
Empuje hacia arriba los clavos del borde inferior para
introducirlos en los orificios de ventilación inferiores de
forma que se fije la cubierta.
Fije ambas cubiertas en los lados derecho e izquierdo.
Asegúrese de que las flechas de la cubierta lateral están
orientadas hacia abajo y, a continuación, fije los clavos del
borde superior en los orificios de ventilación.
Clavos del borde
superior
1
Clavos del borde superior
Flechas
Nota
Fije las cubiertas laterales en todos los orificios de
ventilación.
Cubiertas laterales
Fijación de la cubierta del panel de control
Para proteger los botones de control del panel frontal de
roces accidentales, fije la cubierta del panel de control
suministrada.
1 2
Cubierta del panel de control
Saliente
Fije las bisagras de panel en las sujeciones izquierda y
derecha del lado interior.
Encaje los salientes de ambos lados de la cubierta del
panel de control en los orificios inferiores de las bisagras
del panel. Para ello, doble ligeramente la cubierta del panel
de control.
Bisagras del panel
