44
OPTIMA 120
La presenza dei pittogrammi in queste pagine, in
particolare, così come nelle altre, serve a ricordare
all’operatore o al personale specializzato che
intervenga per la manutenzione che la sicurezza deve
TASSATIVAMENTE essere rispettata per evitare danni
alle cose e alle persone.
ATTENZIONE: ogni intervento di manutenzione deve
essere effettuato solo dopo avere sezionato le fonti
di alimentazione elettrica e pneumatica.
ATTENZIONE: in caso di caduta di tensione durante
la rotazione della lama, il freno non è in grado di
garantire il tempo di arresto nominale; accertarsi
dell’avvenuto arresto della lama prima di avvicinarsi.

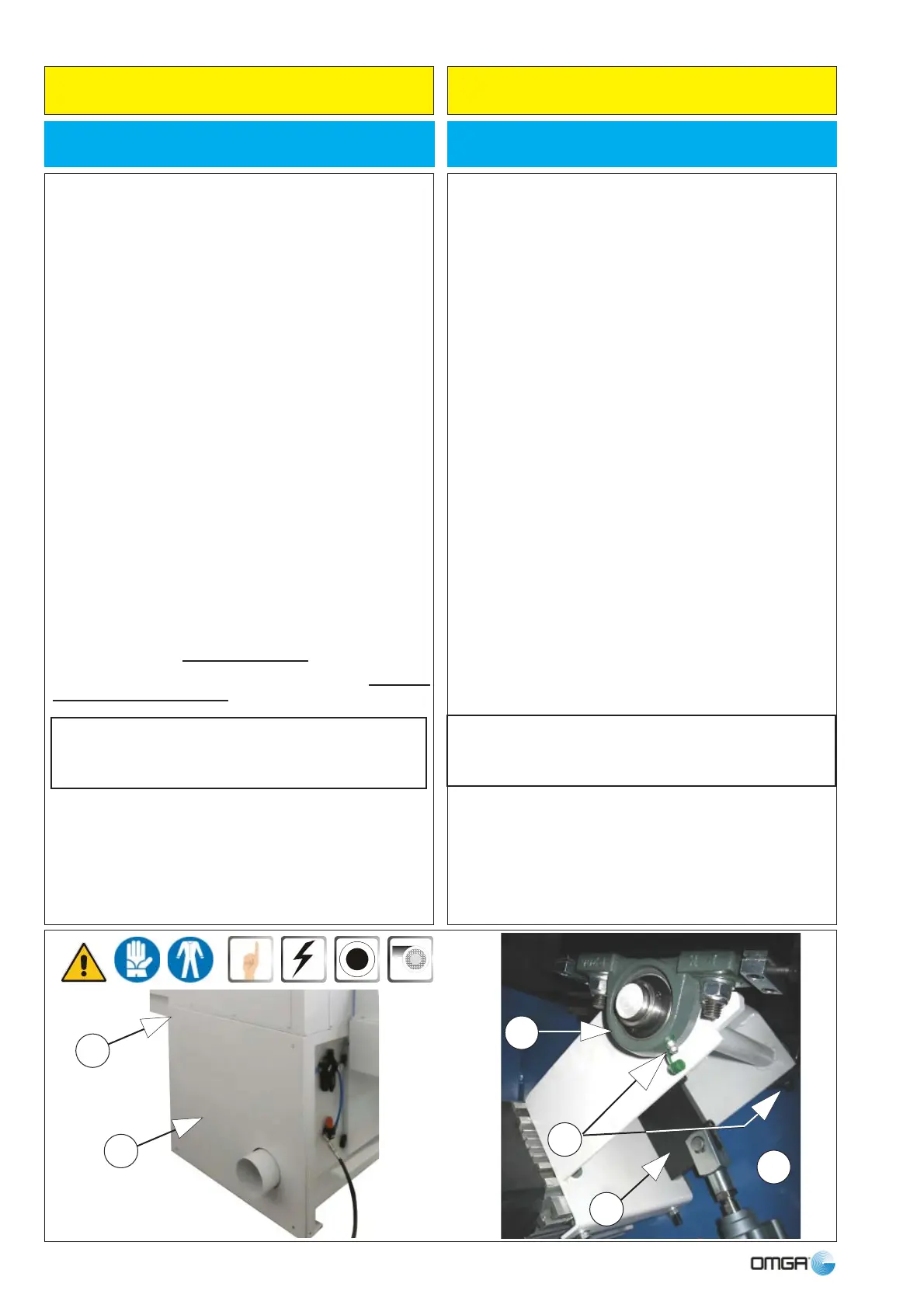

Lubrifi care (ingrassare) con cadenza semestrale i
cuscinetti su cui è fulcrato il perno di rotazione del
braccio (B) che sostiene il gruppo operante.
Dopo avere indossato un paio di guanti idonei,
procedere come segue:
L’accesso al vano motore (P) è possibile smontando il
carter di chiusura frontale (N) svitando le due viti (20).
• In posizione (1) è evidenziata la staffa su cui sono
montati cuscinetti (2) e il perno di rotazione (3).
• In posizione (4) sono evidenziati i due ugelli di
ingrassaggio.
• Munirsi di una pistola ingrassatrice rifornita con grasso
idoneo allo scopo, vedi nota qui sotto.
Si consiglia di utilizzare il grasso seguente o uno con
equivalenti caratteristiche.
ESSO BEACON EP 2
E’ un grasso al sapone di litio con proprietà EP (NLGI
0, 1, 2), per lubrifi cazione centralizzata a pressione.
• Iniettare il grasso e, con uno straccio, rimuovere e
pulire l’eventuale eccedenza fuoriuscita.
• A operazione conclusa, riposizionare il carter (N) e
fi ssarlo come in origine.
MANUTENZIONE ORDINARIA ROUTINE MAINTENANCE
LUBRIFICAZIONE (INGRASSAGGIO)
LUBRICATION (GREASING)
The symbols on these pages, in particular, and on the
other pages remind the operator or specialised main-
tenance personnel that safety requirements MUST be
complied with to prevent death, injury and damage.
WARNING:
disconnect all power and compressed air supplies
before working on the machine.
WARNING: if the power is disconnected during
blade rotation the brake is unable to ensure nomi-
nal stop time; make sure the blades have come to
a complete stop, before approaching them.
Lubricate (grease) every six months the bearings
carrying the rotation pin of the arm (B) supporting the
sawing unit.
We suggest to wear safety gloves for the maintenance.
Remove front panel (N) to have access to the motor
area (P).
• Position (1) shows the bracket on which the rotation
bearings (2) and pivots (3) are fi tted.
• Position (4) shows the greasing nozzles,
• Use a greas gun (as shown in the drawing and fi ll it
with suitable grease, see note below.
• Inject the grease and use a rag to remove and clean
off any
excess grease.
Use the following grease or one with the equivalent
specifi cations
ESSO BEACON EP 2
This is a lithium soap grease with EP properties (NLGI
0, 1, 2) for centralised pressurised lubrication.
• Inject the grease and remove any excess with a cloth.
• After completing the task, refi t the front guard (N) and
fi x it in its original position.
20
N
4
1
B
P
