Omnitronic BOB Series User Manual

13
•
DE

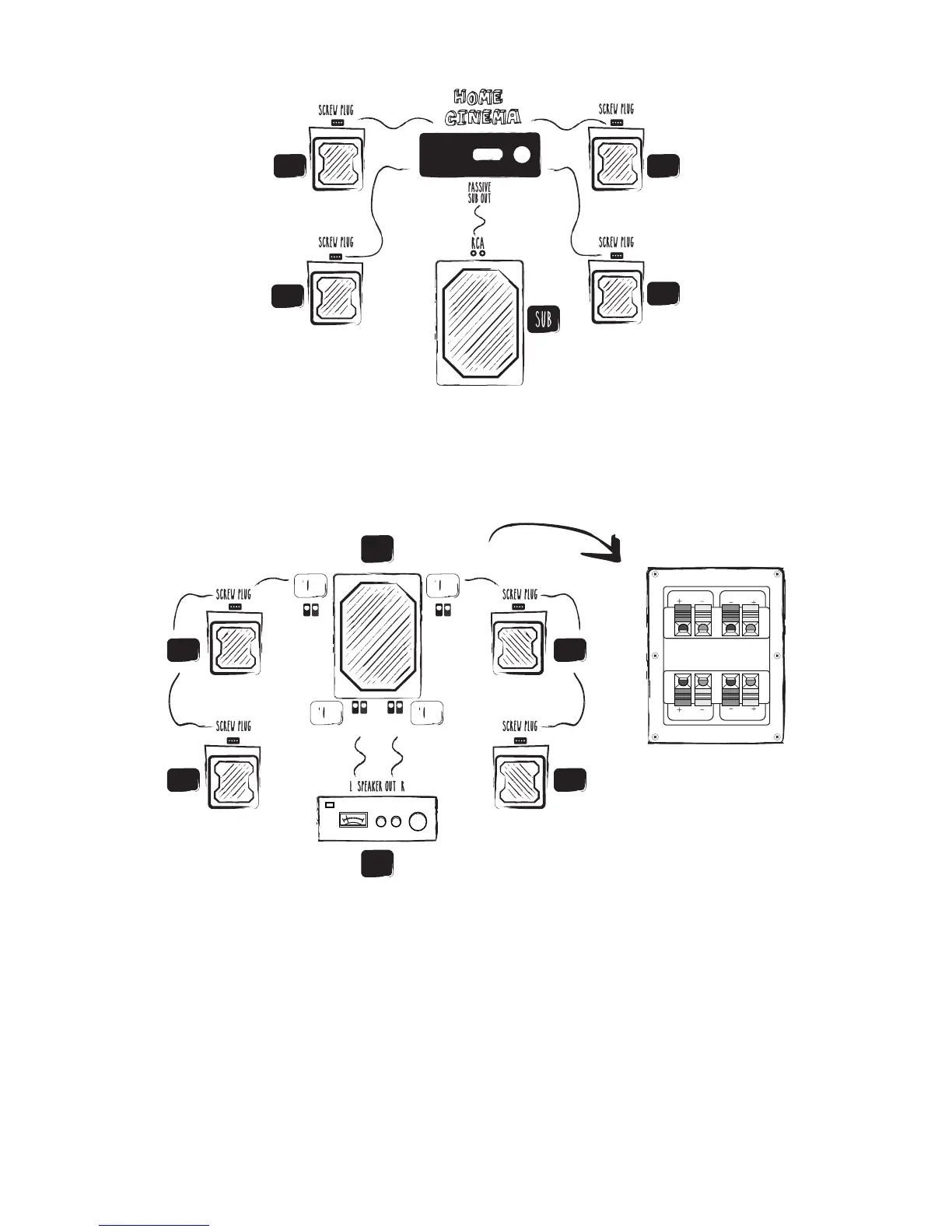

Heimkinoanlage
Bei Anschluss an eine Heimkinoanlage schließen Sie den aktiven BOB-10A Subwoofer an einen passiven
Signalausgang des AV-Receivers an und die Satellitenlautsprecher an die verstärkten Ausgänge des AV-
Receivers.
BOB-82X Subwoofer
1) Verbinden Sie den Pluspol des vom Verstärker kommenden Lautsprecherkabels mit dem roten
Klemmanschluss (LEFT INPUT) und den Minuspol des vom Verstärker kommenden Lautsprecherkabels
mit dem schwarzen Klemmanschluss (LEFT INPUT) des Subwoofers. Verbinden Sie den zweiten
Verstärkerausgang mit den rechten Klemmen des Subwoofers in gleicher Weise.
2) Verbinden Sie die passiven Satellitenlautsprecher mit den oberen Klemmschlüssen SAT OUT (rote
Klemme = Pluspol, schwarze Klemme = Minuspol). Pro Lautsprecherausgang können bis zu zwei
Satelliten im Parallelbetrieb an 4 Ohm betrieben werden. Das Lautsprechersignal lässt sich über die
rückseitigen Anschlussklemmen der Satelliten einfach auf den nächsten Satelliten durchschleifen. Wir
empfehlen Lautsprecherkabel mit einem Leitungsdurchschnitt von mindestens 2,5 mm².
active
REAR L
FRONT L
REAR R
FRONT R
CLAMPS
IN L IN R
CLAMPS
AMP
CLAMPS
OUT L
CLAMPS
OUT R
PASSIVE
SAT OUT
LEFT
RIGHT
SAT OUT
INPUT
LEFT
RIGHT
INPUT
REAR L
FRONT L
REAR R
FRONT R
SUB
