DE

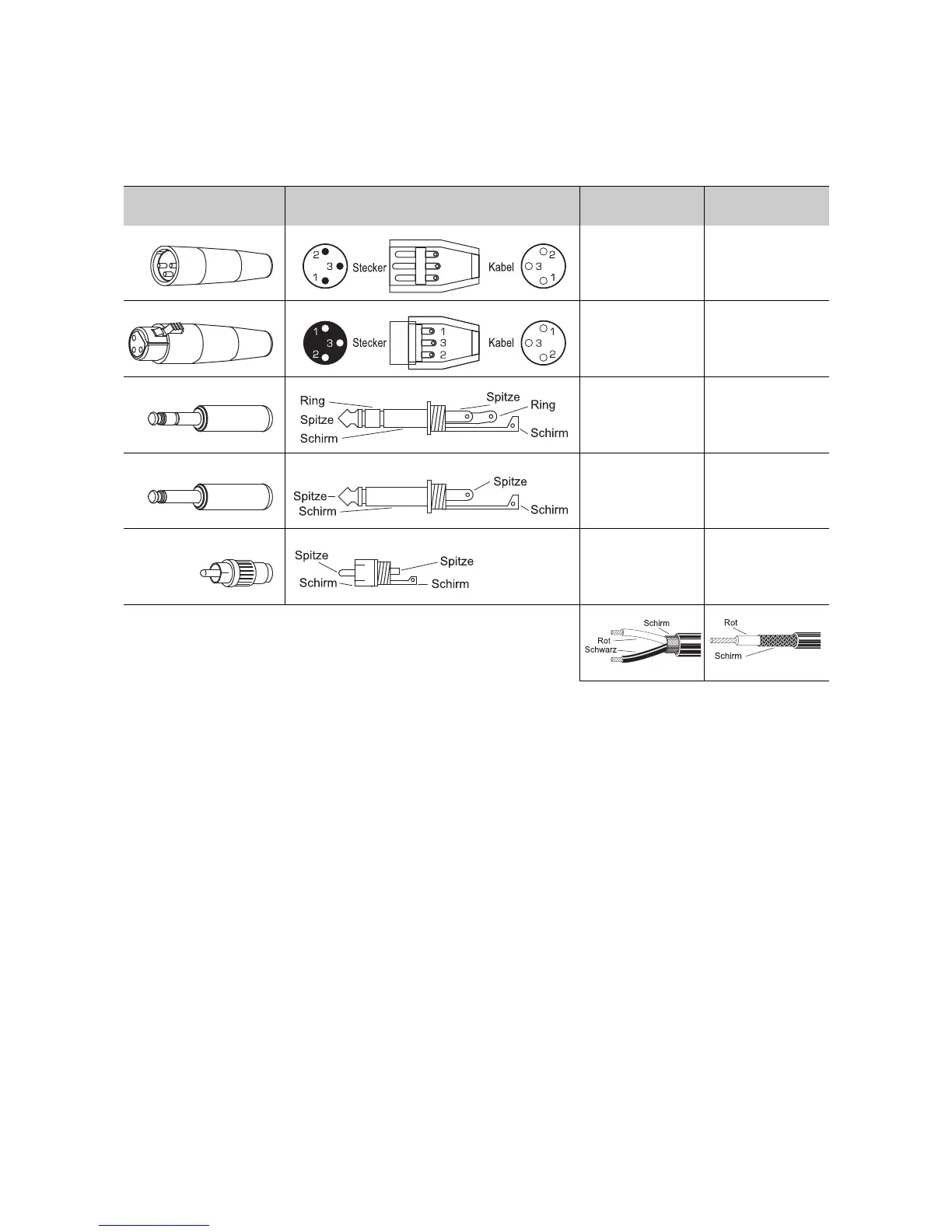

Stecker- und Anschlussbelegungen
Das PA-System bietet eine Vielzahl von glichkeiten für den symmetrischen oder unsymmetrischen
Anschluss professioneller Audiogeräte. Um Störgeräusche zu vermeiden, sollte das Gerät vor dem
Herstellen und Trennen von Verbindungen ausgeschaltet sein oder die Ausgangsregler auf Minimum gestellt
werden. Für eine gute Klangqualität sollten Sie hochwertige, möglichst kurze Kabel verwenden. Nachfolgend
finden Belegungsbeispiele für die jeweiligen Anschlüsse.
Steckverbindung Aufbau Symmetrischer
Anschluss
Unsymmetrischer
Anschluss
XLR, männl.
Rot = 2
Schwarz = 3
Schirm = 1
Rot = 2
Schirm = 1 + 3
XLR, weibl.
Rot = 2
Schwarz = 3
Schirm = 1
Rot = 2
Schirm = 1 + 3
6,3-mm-Klinke, stereo
Rot = Spitze
Schwarz = Ring
Schirm = Schaft
Rot = Spitze
Schirm = Schaft +
Ring
6,3-mm-Klinke, mono
Rot = Spitze
Schwarz = Ring
Schirm = unverb.
Rot = Spitze
Schirm = Schaft
Cinch
Rot = Spitze
Schwarz = Schaft
Schirm = unverb.
Rot = Spitze
Schirm = Schaft
