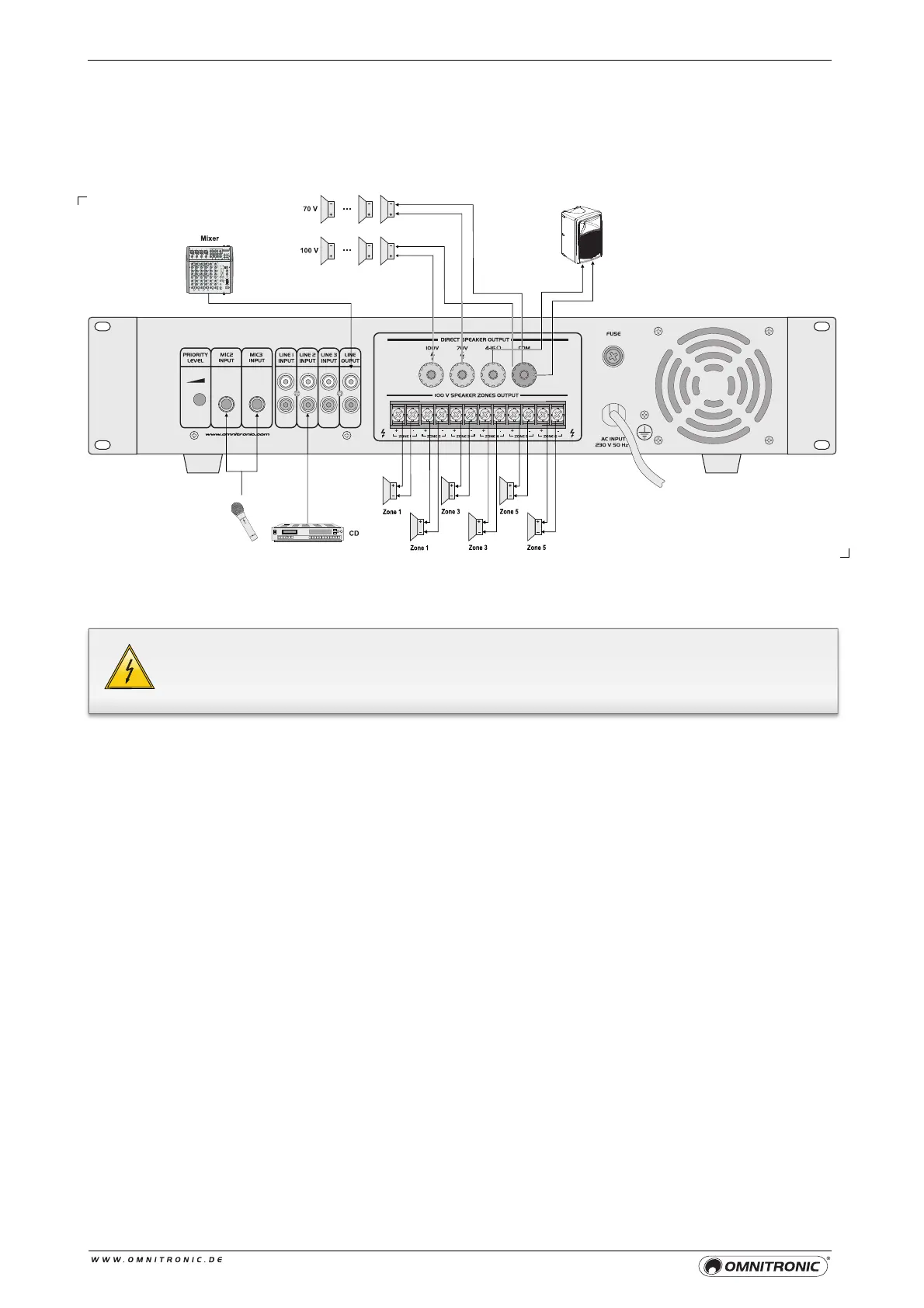

ANSCHLÜSSE
Lautsprecher
Zum Anschluss von Lautsprechern stehen Direktausgänge über die Schraubanschlüsse [DIRECT
SPEAKER OUTPUT] (diese sind unbeeinflusst von den Zonentasten) und Zonenausgänge [100 V
SPEAKER ZONES OUTPUT] über die Klemmanschlüsse [100 V] zur Verfügung.
Die Direktausgänge und die Zonenausgänge sind parallel geschaltet. Die Gesamtbelastung darf nicht mehr
als 120 W
RMS
(MPZ-120P), 180 W
RMS
(MPZ-180P) 250 W
RMS
(MPZ-250P), 350 W
RMS
(MPZ-350P), 500 W
RMS
(MPZ-500P) oder 650 W
RMS
(MPZ-650P) betragen, sonst wird der Verstärker überlastet und eventuell
beschädigt.
Direktausgänge
An die Direktausgänge können ELA-Lautsprecher mit 70-V- bzw. 100-V-Audioübertrager oder 4-16-Ω-
Lautsprecher bzw. Lautsprechergruppen angeschlossen werden.
1
Schließen Sie ELA-Lautsprecher an die Klemmen [COM] (Minuspol) und [70V] oder [100V] (Pluspol) an.
2
Schließen Sie niederohmige Lautsprecher an die Klemmen [COM] (Minuspol) und [4-16 Ω
ΩΩ
Ω] (Pluspol) an.
3
Achten Sie beim Anschluss von mehreren Lautsprechern auf die richtige Polarität (Plus- und
Minusanschlüsse). Der Plusanschluss der Lautsprecherkabel ist immer besonders gekennzeichnet.
Zonenausgänge
Für die sechs Beschallungszonen können an die Zonenausgänge ELA-Lautsprecher mit 100-V-
Audioübertrager angeschlossen werden.
LEBENSGEFAHR!
Hohe Spannung an den Anschlussklemmen beim Einsatz in ELA-Anlagen. Installation nur
durch Fachpersonal! Anschluss nur im ausgeschalteten Zustand des Verstärkers.
