BEDIENELEMENTE UND ANSCHLÜSSE
Diese Anleitung beschreibt exemplarisch das Modell MP-120P. Die Abbildungen und Eigenschaften der
anderen Modelle sind ähnlich.

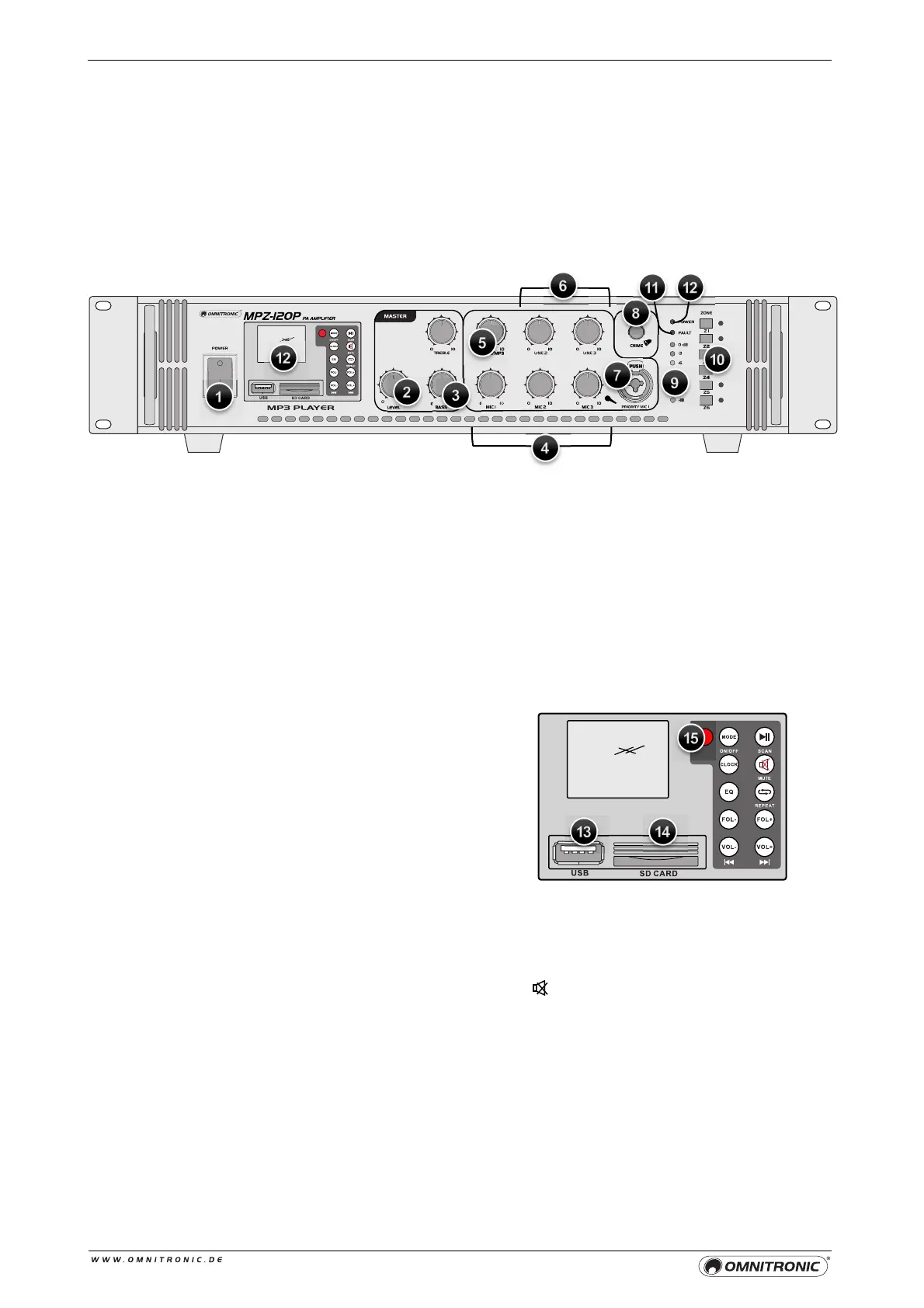

Frontseite
1 Netzschalter
Schaltet das Gerät ein und aus. Die
Betriebsanzeige POWER zeigt den
eingeschalteten Zustand des Verstärkers an.
2 Regler LEVEL
Masterregler für die Gesamtlautstärke.
3 Klangregler
2-fach-Klangregelung für das Ausgangs-
signal: BASS = Bässe, TREBLE = Höhen.
4 Regler MIC 1 bis 3
Lautstärkeregler für die Mikrofoneingänge
MIC 1 bis 3.
5 Regler LINE 1/MP3
Gemeinsamer Lautstärkeregler für den MP3-
Player und den Line-Eingang LINE 1.
6 Regler LINE 2 und 3
Lautstärkeregler für die Line-Eingänge LINE
2 und 3.
7 Eingang MIC 1 PRIORITY
• Unsymmetrische Kombibuchse (XLR/6,3-
mm-Klinke) zum Anschluss eines Mikrofons.
• Der Eingang besitzt Priorität: Bei einer
Durchsage über diesen Mikrofonkanal wird
die Lautstärke der anderen Signalquellen in
Abhängigkeit des rückseitigen Pegelreglers
PRIORITY LEVEL gesenkt, wodurch die
Mikrofondurchsage klar verständlich ist.
8 Taste CHIME
Zum Auslösen des Gongs.
9 LED-Pegelanzeige für das
Ausgangssignal
10 Tasten ZONE Z 1 bis 6 mit LEDs
Zum Ein- und Ausschalten der
Beschallungszonen. Bei aktivierter Zone
leuchtet die zugehörige LED.
11 LED FAULT
Leuchtet bei aktivierter Schutzschaltung:
• wenige Sekunden lang nach dem
Einschalten bis zur Freischaltung der
Lautsprecherausgänge
• während des Betriebs, wenn die
Schutzschaltung die Lautsprecher im
Fehlerfall abgeschaltet hat
12 Betriebsanzeige POWER
13 MP3-Player mit 9 Bedientasten
[
►
]:
Wiedergabe/Pause
[U/SD]:
Zum Umschalten zwischen USB und
Speicherkarte
[ ]:
MP3-Player stummschalten
[EQ]:
Equalizereinstellungen anwählen
[
]:
Aktuellen Titel wiederholen
[FOL-] und [FOL+]:
Ordner zurück/vor
[VOL-/] und [V+/]:
• Kurzer Tastendruck: Titel zurück/vor
• Langer Tastendruck: leiser/lauter
14 USB-Anschluss
15 Speicherkartensteckplatz
16 Infrarotsensor für die Fernbedienung
