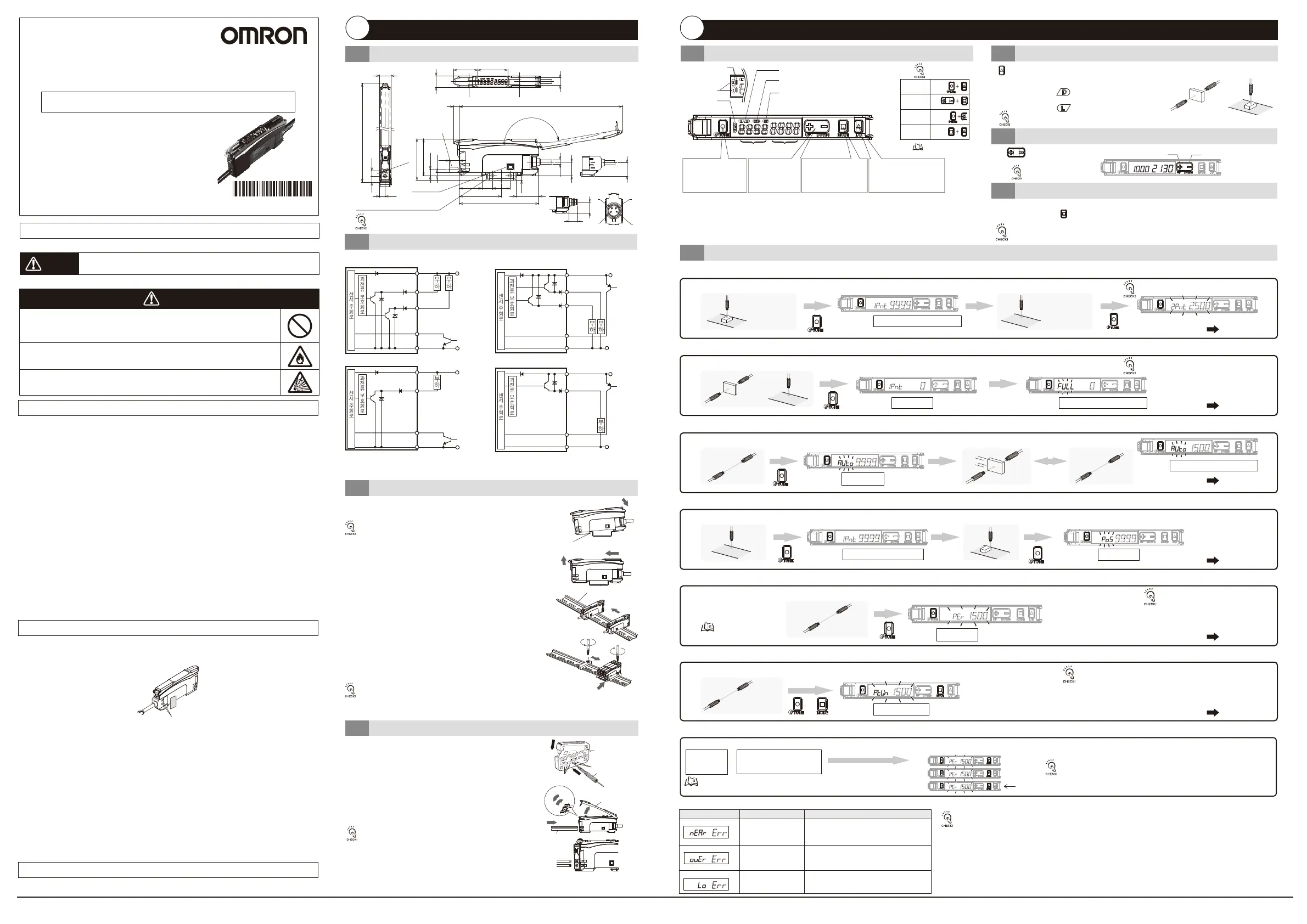

스마트 화이버 앰프

E3NX-FA

□□시리즈

사용설명서

●2점 튜닝

설치편

검출체



있음

／

없음을



검출하고



싶을



때

검출체



있음



상태

설정완료

1-4

센서 헤드의 설치

2-3

한계치 미조정

스마트 튜닝 【간단 감도조정

2-5

1-1

외형 치수도

1-3

앰프 유닛의 설치

■DIN 레일에의 설치

(1)화이버 유닛 삽입부 측의 갈고리 부분을 레일에 겁니다.

(2)후크가 찰칵 소리가 날 때까지 누릅니다.

DIN 레일(모델 PFP-□N)은 별도 판매입니다.

■DIN 레일로부터의 제거

(1) 본체를 1의 방향으로 누릅니다.

(2) (1)을 하면서 화살표 2의 방향으로 들어 올립니다.

■연결하여 사용할 때

DIN 레일

누르면서 나사를 조이십시오.

화이버 유닛 삽입부 측의 갈고리 부분

■화이버 커터의 사용방법

(1) 화이버를 화이버 커터의 구멍에 삽입합니다.

(2) 날을 힘차게 내리누르면서 절단합니다.

화이버 커터 모델

E39-F4

세경 화이버용 어태치먼트

모델 E39-F9

세경 화이버 유닛용

구멍 2개

커버

화이버유닛

표준 화이버 유닛

（φ2.2㎜）용 구멍 3개

■화이버 유닛의 설치

(1) 커버를 엽니다.

(2) 로크 레버를 일으킵니다.(개방)

(3)

화이버 유닛 삽입구에 화이버 유닛을 확실하게 끝까지 끼웁니다.

(4)

로크 레버를 원래 방향으로 돌리고, 화이버 유닛을 고정합니다.（로크）

단심

복심

・

세경 화이버 유닛을 설치하려면, 어태치먼트(모델 E39-F9)가

필요합니다. (어태치먼트는 적용 화이버 유닛에 부속되어

있습니다.)

・

동축반사형 화이버 유닛을 본체에 부착할 때는 단심유닛

화이버를 부착 구멍의 윗 측(투광)에, 복심 유닛 화이버를 아래

측(수광)에 부착하십시오.

로크 레버

로크

개방

（화이버 유닛에 부속）

9999

2500

7초 이상 누름

1초 이상 누름

●

스마트 튜닝 에러

UP/DOWN

에러 명/표시 대응방법

원인

・

검출기능을 응답시간이 늦은 모드로 변경하십시오.

・투수광간 거리를 좁히십시오. (투과형)

・

화이버 헤드를 검출체에 가깝게 하십시오.(반사형)

・투수광간 거리를 좁히십시오. (투과형)

・

화이버 헤드를 검출체에 가깝게 하십시오.(반사형)

・세경 화이버를 사용하십시오.

・투수광간 거리를 좁히십시오. (투과형)

・화이버 헤드를 검출체에 가깝게 하십시오.(반사형)

err

「

⑤ 상세 설정편

」

설정편

2-1

조작, 표시 일람표

[L/D표시등：등색]

Light ON/Dark ON의 설정 상태를 표시합니다.

[OUT표시등：등색]

[OUT선택 표시등：등색]

출력 ON 시에 점등합니다.

[DPC

표시등：녹색

]

[

ST표시등：청색

]

스마트 튜닝 기능 유효 시에 점등됩니다. 검출 기능을

변경하거나 설정 초기화에 의해 소등됩니다.

L/D

MODE

UP/DOWN

DynamicPowerControl기능 유효 시에 점등합니다.

●최대감도 튜닝

먼지나 오염에 강하게 하고 싶을 때

검출체



없음



상태

검출체

투과형:

검출체 있음 상태

반사형:

검출체

없음 상태

●풀오토 튜닝

라인을 멈추지 않고 이동하는 검출체에서 조정하고 싶을 때

●위치결정 튜닝

검출체



위치를



결정하고



싶을



때

●퍼센트 튜닝

투명체와 소물을 검출하고 싶을 때(수광량 비율로 한계치를 설정하고 싶을 때)

●파워튜닝

먼지나 오염에 의한 수광량 변화를 원래 상태로 돌리고 싶은 경우/포화 상태의 수광량을 원래 상태로 돌리고 싶은 경우

검출체



없음



상태

검출체 없음 상태

검출체

없음 상태

퍼센트 튜닝 설정

검출하고

싶은 위치

3초 이상 누름

per

1초 이상 양쪽 누름

수광량 설정：1점/2점 중 큰 쪽을 파워튜닝 레벨로 조정합니다.

한계치 설정：1점/2점의 수광량 중간으로 설정합니다.

검출체 있음/없음의 순서는 반대로도 설정 가능합니다.

차광 시 ON/입광 시 ON은 출력 1,2 개별로 설정 가능합니다.

수광량 설정：버튼 압하 시의 수광량을 "0"으로 조정합니다.

한계치 설정：버튼 압하 시의 약 7%의 수광량으로 설정합니다.

수광량설정：버튼 압하 중의 최대 수광량을 파워튜닝 레벨로 조정합니다.

한계치 설정：버튼 압하 중의 최대 수광량과 최소 수광량의 중간으로 설정합니다.

수광량설정：검출하고 싶은 위치의 수광량을 파워튜닝 레벨의 반의 수광량으로 조정합니다.

한계치설정：검출하고 싶은 위치의 수광량과 같은 값으로 설정합니다.

수광량 설정：검출체가 없는 상태의 수광량을 파워튜닝 레벨로 조정합니다.

한계치 설정：（검출체가 없는 상태의 수광량×퍼센트 튜닝 레벨)로 설정합니다.

수광량 설정：버튼 압하 시의 수광량을 파워튜닝 레벨로 조정합니다.

한계치 설정：변경되지 않습니다.

1pnt

2pnt

3초 이상 누름

"FULL"이 표시되면 손가락을 뗀다

손가락을 떼면 "2Pnt"를 표시

검출체를 다 통과시키면 손가락을 뗀다

0 0

단, 배경물체의 영향을 받기 쉬워집니다.

퍼센트 튜닝 ON 설정 시는,

파워튜닝만 실행 가능합니다.

그 외의 튜닝은 실행 불가능합니다.

반사형의 경우는 검출체가 있는 상태에서 실시하십시오.

위치 결정 튜닝 실시 후의 경우, 투과형 ・반사형 모두 검출체

있음의 상태에서 실시하십시오.

9999

1pnt

1500

9999

1500

입출력단 회로도

1-2

1pnt

( )내의 치수는 관련부품과의 치수입니다.

커버를 170도 이상 기울이면 빠지는 경우가 있습니다.

모델E3NX-FA21,모델E3NX-FA7TW

모델E3NX-FA51,모델E3NX-FA9TW

모델E3NX-FA54TW

＋

(4/4)

보호용 실

연결용 전원단자

(1) 앰프 유닛을 １대씩 DIN 레일에 설치합니다.

(2) 배선 절약형 커넥터 사용 시에는, A에 친국 커넥터, B에

자국 커넥터를 장착해 주십시오.

(3) 앰프 유닛이 밀착될 때까지 앰프 유닛을 슬라이드

시킵니다. (화살표 ３)(배선 절약형 커넥터 타입은 친국

커넥터와 자국 커넥터 혹은 자국 커넥터와 자국 커넥터가

접속되어 있는 것을 확인해 주십시오.)

(4) 진동으로 떨어지지 않도록 엔드 플레이트(모델

PFP-M)로 앰프를 확실하게 고정해 주십시오.(화살표 4)

(5) 드라이버로 엔드 플레이트의 나사를 조여 주십시오.

(화살표 5)

본 제품을 구입해 주셔서 대단히 감사합니다.

사용 시 다음 내용을 지켜주십시오.

・

전기에 관한 지식이 있는 전문가가 취급하십시오.

・

본 사용설명서를 잘 읽으시고 충분히 이해하신 후, 바르게

사용하십시오.

・

본 사용설명서는 항시 참조할 수 있도록 잘 보관하십시오.

안전상의 주의

안전상의 요점

패키지 내용의 확인

・앰프유닛 1대,　　・사용설명서(본서) 각 1부(일본어, 영어, 중국어, 한국어)

이하의 항목은 안전 확보를 위해 필요하오니 반드시 지켜 주십시오. 파손・발화의 위험이 있습니다.

・아래 설치 장소에서는 사용하지 마십시오.

①직사광선이 닿는 장소　　　　　　②다습하여 결로의 우려가 있는 장소

③부식성 가스가 있는 장소　　　　 ④진동이나 충격이 정격 범위를 벗어나는 장소

⑤물・기름・화학약품이 날리는 장소　⑥증기가 닿는 장소

⑦강전계・강자계가 있는 장소

・인화성, 폭발성 가스가 있는 환경에서는 사용하지 마십시오.

・정격을 벗어나는 주위 분위기, 환경에서는 사용하지 마십시오.

・조작이나 보수의 안전성을 확보하기 위하여, 고압기기나 동력기기에서 거리를 두고 설치해 주십시오.

・고압선, 동력선과 본 제품의 배선은 별도 배선으로 해 주십시오. 동일 배선 또는 동일 덕트로 하면

유도를 받아, 오작동 혹은 파손의 원인이 되는 경우가 있습니다.

・부하는 정격 이하로 사용하십시오. 파손, 발화의 위험이 있습니다.

・부하를 단락시키지 마십시오. 파손, 발화의 위험이 있습니다.

・부하의 접속을 바르게 실시해 주십시오.

・전원의 극성 등, 오배선을 하지 마십시오.

・연결하여 사용할 경우, 반드시 동일한 전원에 접속하고 전원 투입을 동시에 실시해 주십시오. 다른 전원으로

바꾸면연결시의기능에영향이있습니다.

・케이스가 파손된 상태에서는 사용하지 마십시오.

・화상의 우려가 있습니다. 사용조건(주위온도, 전원전압 등)에 따라서는 센서 표면이 고온이 됩니다.

조작 시나 세정 시에는 주의하십시오.

・센서 설정 시는 장치를 정지시키는 등 미리 안전을 확인하십시오.

・배선을 착탈할 때에는, 반드시 전원을 끈 후에 실시하십시오.

・본체의 분해, 수리・개조를 하지 마십시오.

・폐기 시에는 산업폐기물로 처리하십시오.

・물속이나비가내릴때,또는옥외에서의사용은피해주십시오.

・IP54의 인클로저 안에서 사용해 주십시오.

・UL규격 인증에 대하여

강화된 UL인증 마크를 표시하고 있는 제품만이 UL을 통한 리스팅 인증을 취득하고 있습니다. Class 2

회로에서 사용하는 것을 전제로 하고 있습니다. 미국, 캐나다에서 사용할 때에는 입력/출력 모두 동일한

Class2 회로에 접속해 주십시오. 과전류 보호의 최대 전류 사용 정격은 2A입니다. 오픈 타입으로서 호평을

받고 있습니다. 인클로저 내에 설치해 주십시오.

사용상의 주의

・DIN레일에 설치할 때에는, 찰칵 소리가 날 때까지 끼워 주십시오.

・커넥터 타입을 사용할 경우, 감전이나 단락방지를 위하여 사용하지 않는 연결용 전원단자에는

보호용 실(커넥터:모델 E3X-CN시리즈에 부속)을 부착해 주십시오.

・코드의 연장은 30m이하로 해 주십시오(S마크 인증은 10m미만입니다). 연장에는 0.3mm

이상의 코드를

사용해 주십시오. 코드 연장 및 배선 절약형 커넥터로 앰프 유닛을 연결할 때에는 전원 전압 24〜30V로 사용해

주십시오.

・코드 부분에 가해지는 힘은 하기의 값 이하로 해 주십시오.

인장 40N 이하, 토크 0.1N・m 이하, 압력 20N이하, 굴곡 29.4N이하

・화이버 유닛을 앰프 유닛에 고정한 상태에서 당기거나 압축하거나 비트는 등 무리한 힘을 가하지

마십시오.

・보호 커버는 반드시 장착한 상태에서 사용하십시오. 오동작의 위험이 있습니다.

・전원 투입 직후에는 사용환경에 따라 수광량/측정치가 안정될 때까지 시간이 걸리는 경우가 있습니다.

・전원 투입 후, 200ms이상 경과 후에 검출이 가능합니다.

・모바일 콘솔 모델 E3X-MC11, 모델 E3X-MC11-SV2, 모델 E3X-MC11-S는 사용 불가능합니다.

・모델 E3C/E2C/E3X와는 상호간섭 방지기능이 동작하지 않습니다.

・과대한 센서광이 입광할 경우, 상호간섭 방지기능이 충분히 기능하지 못하여 오동작을 일으킬 수

있습니다. 그 경우에는 한계치를 크게 설정하십시오.

・통신 유닛 모델 E3X-DRT21-S, 모델 E3X-CRT, 모델 E3X-ECT, 모델 E3NW는 사용 불가능합니다.

・만일、이상을 감지하였을 때에는 즉시 사용을 중지하고、전원을 끈 후 당사 지점・영업소로 연락

주십시오.

・청소 시에는 시너, 벤젠, 아세톤, 등유류 등을 사용하지 마십시오.

・앰프 유닛은 EEPROM 메모리를 사용하여 설정 정보를 저장합니다. 메모리의 쓰기 회수(100만번)를 초과한

경우에는 메모리 에러가 표시되므로 앰프 유닛을 교환해야 합니다. 제로 리셋, 제한치 변경, 튜닝 등을 실시하면

메모리 데이터를 다시 쓸 수 있습니다.

●경고기호의 의미

●경고 표시

경고

바르게 취급하지 않으면, 경상이나 중 정도의 상해를 입거나 물적

손해를 입을 가능성이 있습니다.

고장이나 화재의 가능성이 있습니다.

정격 전압 내에서 사용하십시오.

안전을 확보할 목적으로 직접 또는 간접으로 인체를 검출하는 용도에 본

제품은 사용 할 수 없습니다. 인체보호용의 검출 장치로서 본 제품을

사용하지 마십시오.

파열의 가능성이 있습니다.

AC 전원은 절대 사용하지 마십시오.

최대 연결 가능대수는 30대입니다.

진동 등이 있는 경우는, 앰프 유닛 단체라도 엔드 플레이트를

사용해 주십시오.

앰프 유닛을 연결하지 않고 설치하는 경우에는, 측면의

광통신부를 차광 테이프로 막아 주십시오.

수광량

백색 디지털

한계치

녹색 디지털

한계치 미조정

녹색 디지털의 한계치가

변화합니다.

【UP/DOWN】버튼

모드/ OUT절환

3초 이상 누르면 설정모드/검출모드로

절환할 수 있습니다.

・

1초간 눌러서 출력 절환(2출력시)

【MODE】버튼

출력 절환

【L/D】버튼

ON/Dark ON으로 절환할 수 있습니다.

[L/D] 표시등의 점등이 절환됩니다.

튜닝을 실시하고, [ST표시등]이

점등합니다.

감도설정

【S.TUNE】버튼

＋：동시 누르기

설정 초기화

키로크

제로리셋

솔루션 뷰어

「

③ 편리 설정편

」

1점과 2점의 수광량

차이가 너무 작은

상태입니다.

수광량이 큰 상태입니다.

수광량이 작은 상태입니다.

NearError

OverError

LowError

 

버튼으로 조정합니다.

한계치가 커집니다.

한계치가 작아집니다.

출력 2에서도, Light-ON/Dark-ON은 전환이 가능합니다.(2-2참조)

출력 2에서는, 튜닝 시의 광량 조정을 실시하지 않습니다. 파워 튜닝 조정을 하고 싶을 때에는 출력

1로 전환해 주십시오. L/D는 출력 1,2 개별로 설정 가능합니다.

버튼을 누릅니다.

검출체

2-2

출력 절환 방법

L/D

반사 형：검출 체를 통 해 ON시키는 경우에는 "Light ON "으로 설정합니다.

[L / D 표시 등]의 가 켜집니다.

투과형：검출 체를 통 해 ON시키는 경우에는 "Dark ON "으로 설정합니다.

[L / D 표시 등]의 가 켜집니다.

외부 입력

설정 튜닝

일괄 튜닝 설정

퍼센트 튜닝 or

파워 퍼센트 튜닝※

외부 입력

1500

per

1500

per

1500

per

●일괄 튜닝

연결된 앰프를 동시에 튜닝하고 싶다.

※파워 퍼센트 튜닝:파워 튜닝 실시 후, 퍼센트 튜닝이 실시됩니다.

ch번호1 기체의

외부 입력 신호

신호 입력 시간:25ms 이상

연결된 기체가 한 번에 튜닝됩니다.

2출력 타입에서는 2출력 모두 튜닝됩니다.

‘⑤상세 설명편’

・

튜닝



종별은



각



기체의



일괄



튜닝



설정으로



결정됩니다

.

・

출력

1,

출력

2

둘



중에



하나에서



튜닝



에러가



발생했을



경우에는



대응하는



에러가



표시됩니다

.

에러의



상세



내용은



스마트



튜닝



에러



를



참고해



주십시오

.

・ch

번호

1

이외의



기체로



일괄



튜닝



설정을

oFF

이외로



설정했을



때는



그



기체의



외부



입력



기능을



사용할



수



없습니다

아래의 동작 중 또는 동작 직후에는 튜닝할 수 없습니다. 조금 기다린 후에 튜닝을 실시해 주십시오. 튜닝을 할

수 없게 되는 동작:설정 모드 시/튜닝/설정 초기화/유저 초기화, 저장/센서 OFF/투광 OFF

CH3

CH2

CH1

외부 입력

■

모델

E3NX-FA11/FA21/FA6/FA7TW

　/FA11-5/FAH11/FAH6(NPN

타입

)

■모델E3NX-FA41/FA51/FA8/FA9TW/FA54TW

　/FAH41/FAH8(PNP타입)

■모델E3NX-FA7/FA24(NPN타입)

■모델E3NX-FA9/FA54(PNP타입)

DC10-30V

갈색

분홍 *2

청색

흑색

(제어출력１）

등색 *1

(제어출력2）

부하

과전류

보호회로

센서

주회로

DC10-30V

갈색

①

분홍 *4

청색

③

흑색

④

(제어출력１）

등색

②

(제어출력2）

부하

과전류

보호회로

센서

주회로

부하

DC10-30V

갈색

①

등색

②

청색

③

흑색

④

(제어출력１）

부하

과전류

보호회로

센서

주회로

DC10-30V

갈색

①

등색

②

청색

③

흑색

④

(제어출력１）

센서

주회로

부하

과전류

보호회로

외부 입력

*1　모델 E3NX-FA21/FA7TW만

*2　모델 E3NX-FA21만

*3　모델 E3NX-FA51/FA9TW/FA54TW만

*4　모델 E3NX-FA51만

*①,②,③,④는 M8 커넥터 타입의 핀 단자

모델

E3NX-FA

□□시리즈

흑색: mm

5.1

(16.5)

147.1(커버를 열었을 때 최대）

20.5

(9.4)

3.4

(37)

33.5

(5.7)

(37.9)

71.8

(20.5)

4.3

170°

(커버를 열었을 때 최대）

φ4

12.7

104.8(커버를 열었을 때 최대）

2-φ2.4

5.7 4.5

4.8

21.7

5.2

4.2

27.1

6.9

(13)

<성배선 커넥터 타입>

<코드 인출 타입>

광통신부

고정 금구 별도 판매 모델 E39-L143

<M8커넥터 타입>

①

②

③

④

12.7

세경 화이버용

어태치먼트

( 모델 E39-F9)

장착 시

2-4

채널 전환

（

2출력 타입

：E3NX-FA21,E3NX-FA51,E3NX-FA7TW,E3NX-FA9TW,E3NX-FA54TW）

■OUT선택 표시등이 전환되고, 설정내용을 변경합니다.

[검출 모드]에서 버튼을 눌러주십시오.

OUT선택 표시등(OUT1/OUT2)이 전환됩니다.

1. 2.

오래 누르면 고속으로 조정

가능합니다.

MODE
