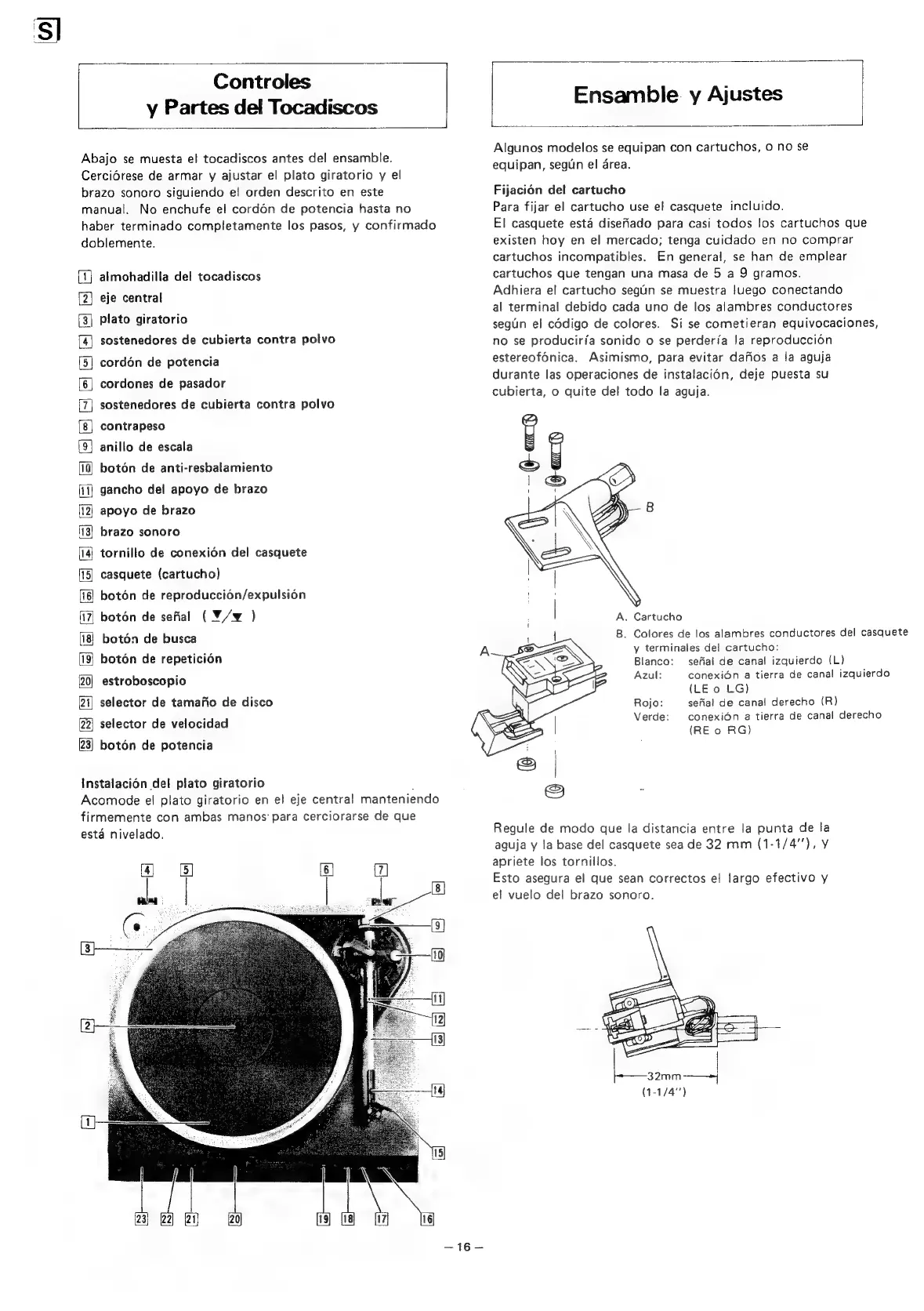

Controles
y
Partes
del
Tocadiscos
Abajo
se
muesta
el
tocadiscos
antes
del
ensamble.
Cerciérese
de
armar
y
ajustar
el
plato
giratorio
y
el
brazo
sonoro
siguiendo
el
orden
descrito
en
este
manual.
No
enchufe
el
cordén
de
potencia
hasta
no
haber
terminado
completamente
los
pasos,
y
confirmado
doblemente.
almohadilla
del
tocadiscos
eje
central
plato
giratorio
sostenedores
de
cubierta
contra
polvo
cordén
de
potencia
cordones
de
pasador
sostenedores
de
cubierta
contra
polvo
contrapeso
>}
[=]
[S}
[=]
fo) [>]
fe)
fs}
wo
anillo
de
escala
mt
i=}
boton
de
anti-resbalamiento
gancho
del
apoyo
de
brazo
N
apoyo
de
brazo
es]
|
brazo
sonoro
I
>
tornillo
de
conexion
del
casquete
on
casquete
(cartucho)
|
faz)
boton
de
reproduccion/expulsion
botén
de
sefial
(¥/y¥
)
botén
de
busca
boton
de
repeticion
a]
fel
(SI
|
J
estroboscopio
=}
(s}
|
selector
de
tamafio
de
disco
j
selector
de
velocidad
nN,
nN
3)
|
23}
botén
de
potencia
Instalacion
del
plato
giratorio
;
Acomode
el
plato
giratorio
en
el
eje
central
manteniendo
firmemente
con
ambas
manos’
para
cerciorarse
de
que
esta
nivelado.
—16—
Ensamble
y
Ajustes
Algunos
modelos
se
equipan
con
cartuchos,
0
no
se
equipan,
segun
el
area.
Fijacién
del
cartucho
Para
fijar
el
cartucho
use
e!
casquete
incluido.
El
casquete
esta
disefiado
para
casi
todos
los
cartuchos
que
existen
hoy
en
el
mercado;
tenga
cuidado
en
no
comprar
cartuchos
incompatibles.
En
general,
se
han
de
emplear
cartuchos
que
tengan
una
masa
de
5
a
9
gramos.
Adhiera
el
cartucho
segtin
se
muestra
luego
conectando
al
terminal
debido
cada
uno
de
los
alambres
conductores
segtin
el
cddigo
de
colores.
Si
se
cometieran
equivocaciones,
no
se
producirfa
sonido
o
se
perderfa
la
reproduccién
estereofdnica.
Asimismo,
para
evitar
dafios
a
la
aguja
durante
las
operaciones
de
instalaciédn,
deje
puesta
su
cubierta,
o
quite
del
todo
la
aguja.
A.
Cartucho
B.
Colores
de
los
alambres
conductores
del
casquete
y
terminales
del
cartucho:
Blanco:
sefial
de
canal
izquierdo
(L)
Azul:
conexion
a
tierra
de
canal
izquierdo
(LE
o
LG)
Rojo:
sefial
de
canal
derecho
(R)
Verde:
conexiOn
a
tierra
de
canal
derecho
(RE
o
RG)
Regule
de
modo
que
la
distancia
entre
la
punta
de
la
aguja
y
la
base
del
casquete
sea
de
32
mm
(1-1/4’’),
Y
apriete
los
tornillos.
Esto
asegura
el
que
sean
correctos
el
largo
efectivo
y
el
vuelo
del
brazo
sonoro.
(1-1/4)
