Opacmare 1992 - Page 23

USE AND MAINTENANCE INSTRUCTIONS
MANUALE DI USO E MANUTENZIONE
22
Block valve
Valvola di blocco
Lifting cylindres
Cilindro di sollevamento
Relief valve
(180bar)
Valvola di massima
pressione (180bar)
Flow regulator valves
Valvole regolatrici di flusso
Emergency manual pump
Pompa a mano emergenza
Extension cylinder
Cilindro di sfilo
Transom gangway
Passerella esterna
EDITION OF 08/2008

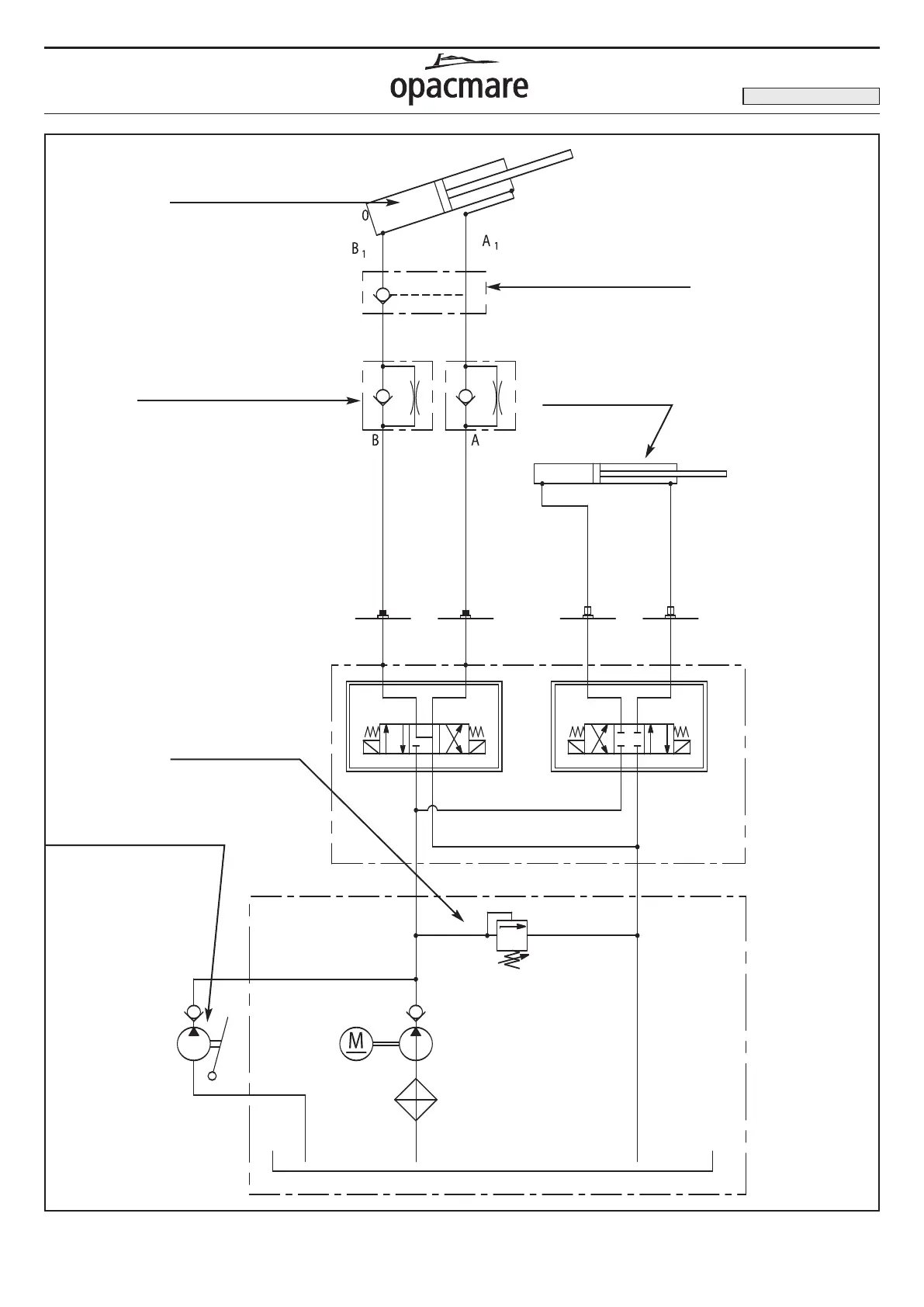

Hydraulic diagram gangway mod. 3773 - 3883 - 4994 - 5995 - 6996 - (picture 12)
Diagramma idraulico passerella mod. 3773 - 3883 - 4994 - 5995 - 6996 - (fig. 12)
