Opacmare 1992 - Control Panel; Pannello Comandi

USE AND MAINTENANCE INSTRUCTIONS
MANUALE DI USO E MANUTENZIONE
35
Transom gangway
Passerella esterna
EDITION OF 08/2008
ã Control panel ã Pannello comandi
1 Operates the RAISING of the gangway
2 Operates the LOWERING of the gangway
3 Operates the RETRACTION of the gangway
4 Operates the EXTENSION of the gangway
5 Operates the RAISING of the pantograph (For 3800)
6 Operates the LOWERING of the pantograph (For 3800)
OFF-LIGHT button enables the electronics.
LIGHT button enables or disables the optical fiber
illumination on the gangway (optional)
OFF button disables the electronics.
Gr
een light: it lights up when the ON button is pushed, it shows
that the gangway controls can be operated and it turns off after
2 minutes.
Red light:
this shows that the electrical system is OFF
Important: the gangway is provided with sensors which avoid
incorrect operating
1 Comanda il SOLLEVAMENTO della passerella
2 Comanda l’ ABBASSAMENTO della passerella
3 Comanda il RITIRO della sezione telescopica della passerella
4 Comanda l’ESTENSIONE della sezione telescopica della passerella
5 Comanda il SOLLEVAMENTO del pantografo (per 3800)
6 Comanda l’ABBASSAMENTO del pantografo (per 3800)
Tasto
OFF+LIGHTS per l’accensione dell’elettronica
Tasto
LIGHT comanda l’accensione e lo spegnimento dell’illu-
minazione a fibre ottiche (optional)
Tasto
OFF per lo spegnimento dell’elettronica.
Spia verde: si accende quando si premono i tasti OFF+ LIGHTS;
segnala che sono attivi i comandi della passerella e si spegne
dopo 2 minuti
Spia rossa:
segnala che l’elettronica è spenta.
Importante: la passerella con i sensori impedisce di generare
manovre errate.
3
1
4
2

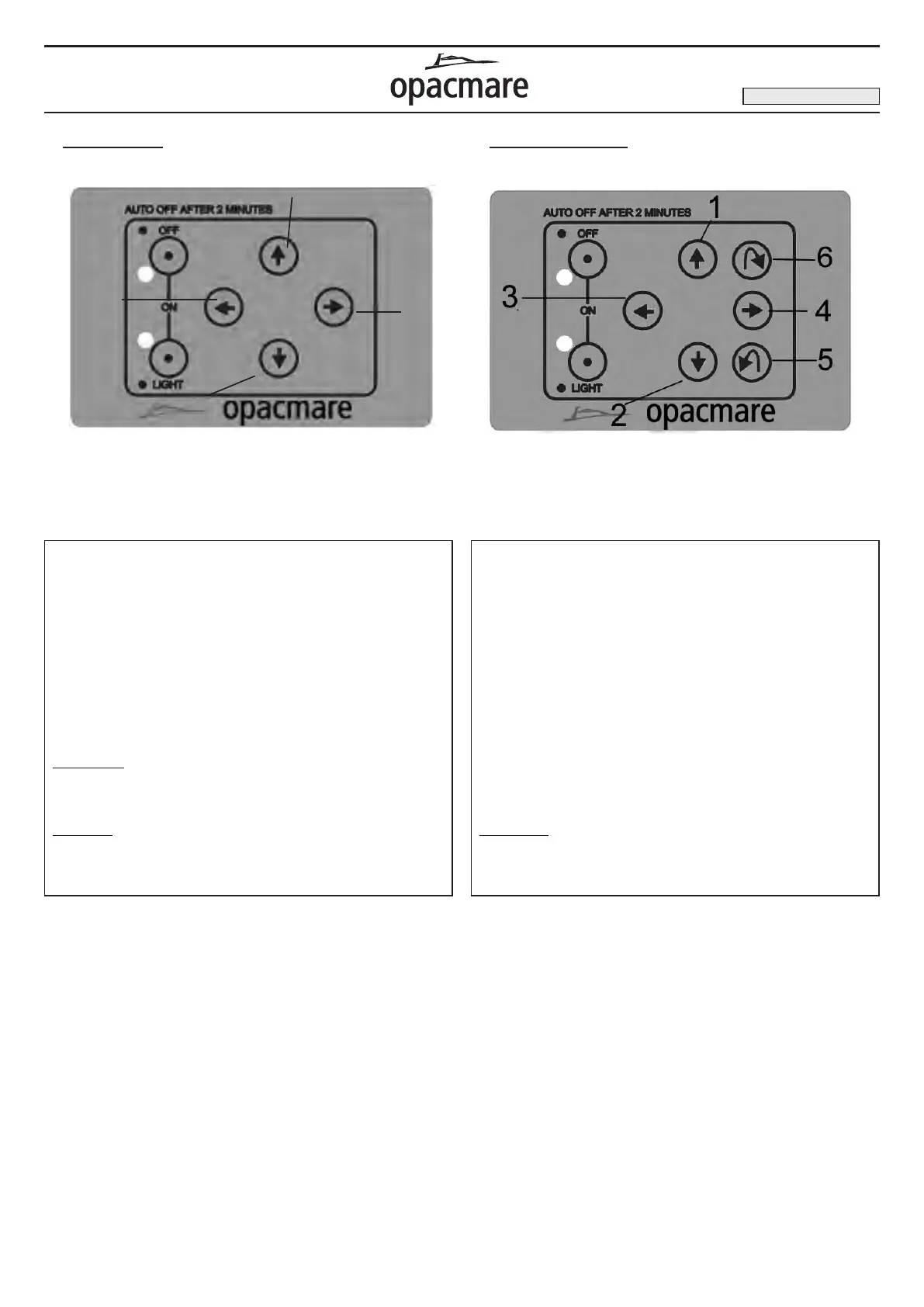

Control panel (picture 21) / Pannello comandi (fig. 21)
