USE AND MAINTENANCE INSTRUCTIONS
MANUALE DI USO E MANUTENZIONE
24

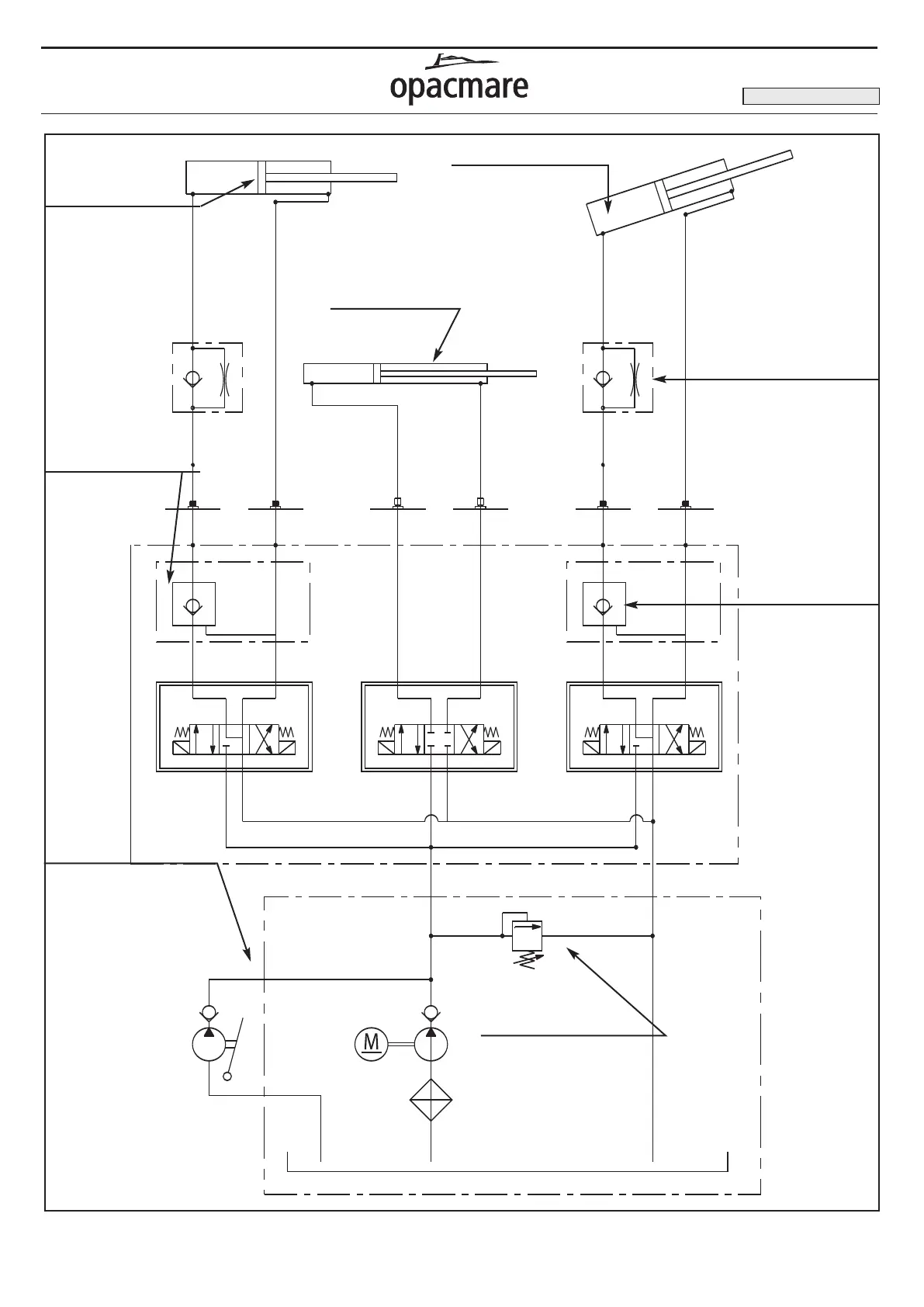

Hydraulic diagram gangway mod. 3800 (picture 14) / Diagramma idraulico passerella mod. 3800 (fig. 14)
Lifting cylindres
Cilindro di sollevamento
Pantograph
lifting cylinder
Cilindri di sollevamento
pantografo
Relief valve (180 bar)
Valvola di massima pressione
(180 bar)
Flow regulator valves
Valvole regolatrici di flusso
Emergency manual pump
Pompa a mano emergenza
Block valve
Valvola di blocco
Block valve
Valvola di blocco
Transom gangway
Passerella esterna
EDITION OF 08/2008
Extension cylinder
Cilindro di sfilo
