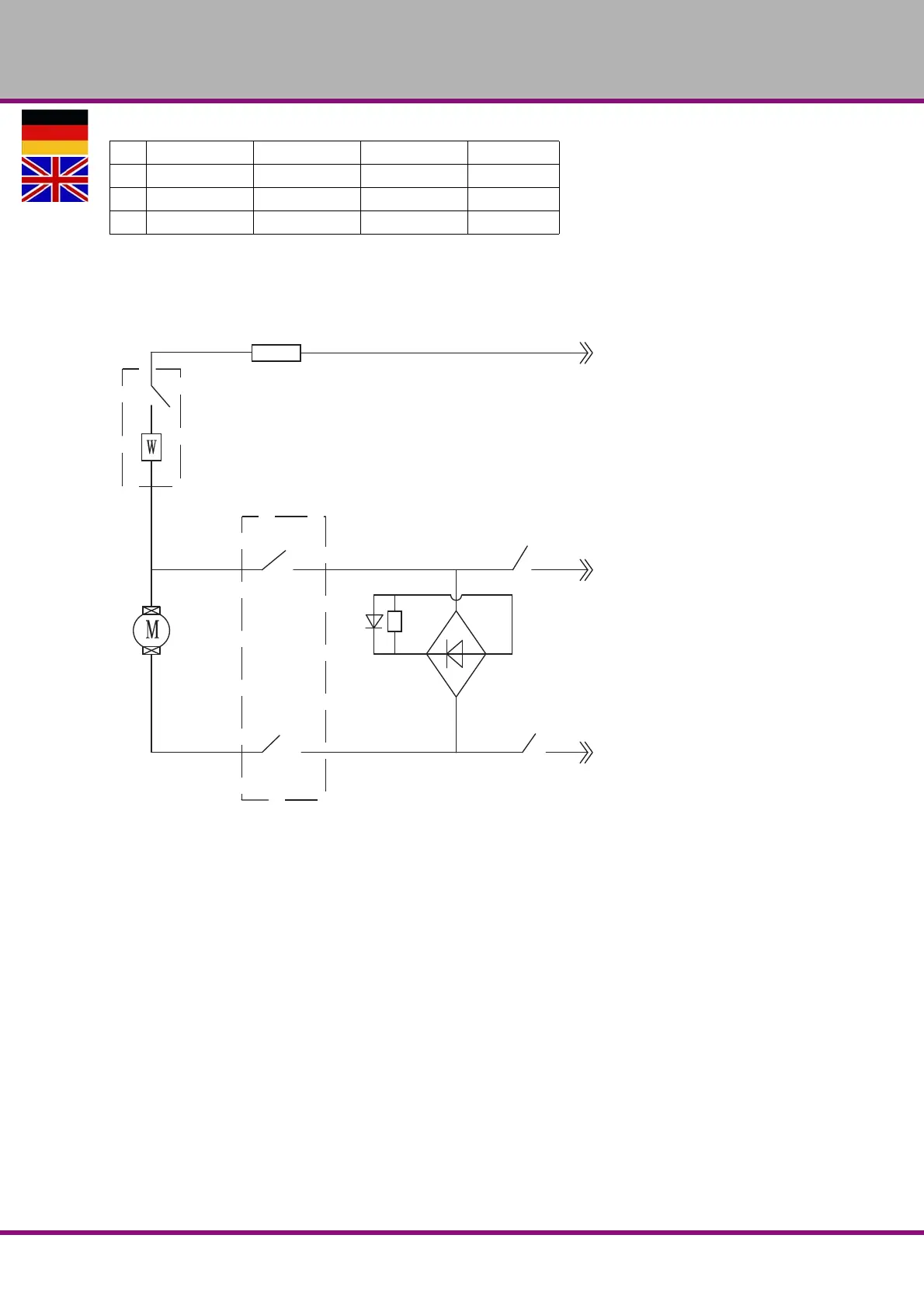

8.7.2 Schaltplan - Wiring diagram
42 Spindel komplett Spindle complete 03071150142
43 Getriebe komplett Gear complete 03071150143
44 Motor komplett Motor complete 03071150144
K Transportkoffer Transport Case 03071150K
Switch line
Blue
Black
Magnet
switch
Magnet
Red
Brown
Blue
Blue
23 ( N )
Magnet-
schalter
Magnetswitch
Näherungsschalter - Reed switch ( Sensor )
Magnet
13
23
Blau
Blue
4
Schwarz
Black
24
Braun
Brown
L
Blau
Blue
N
Blau
Blue
Rot
Red
Schalterleitung
Switch line
