Version 1.0.5 2019-06-05 54 Originalbetriebsanleitung
DM50VDE│GB
DM50V_parts.fm
OPTIMUM
MASCHINEN - GERMANY
®
8.7.3 Magnetstand - Magnetic stand

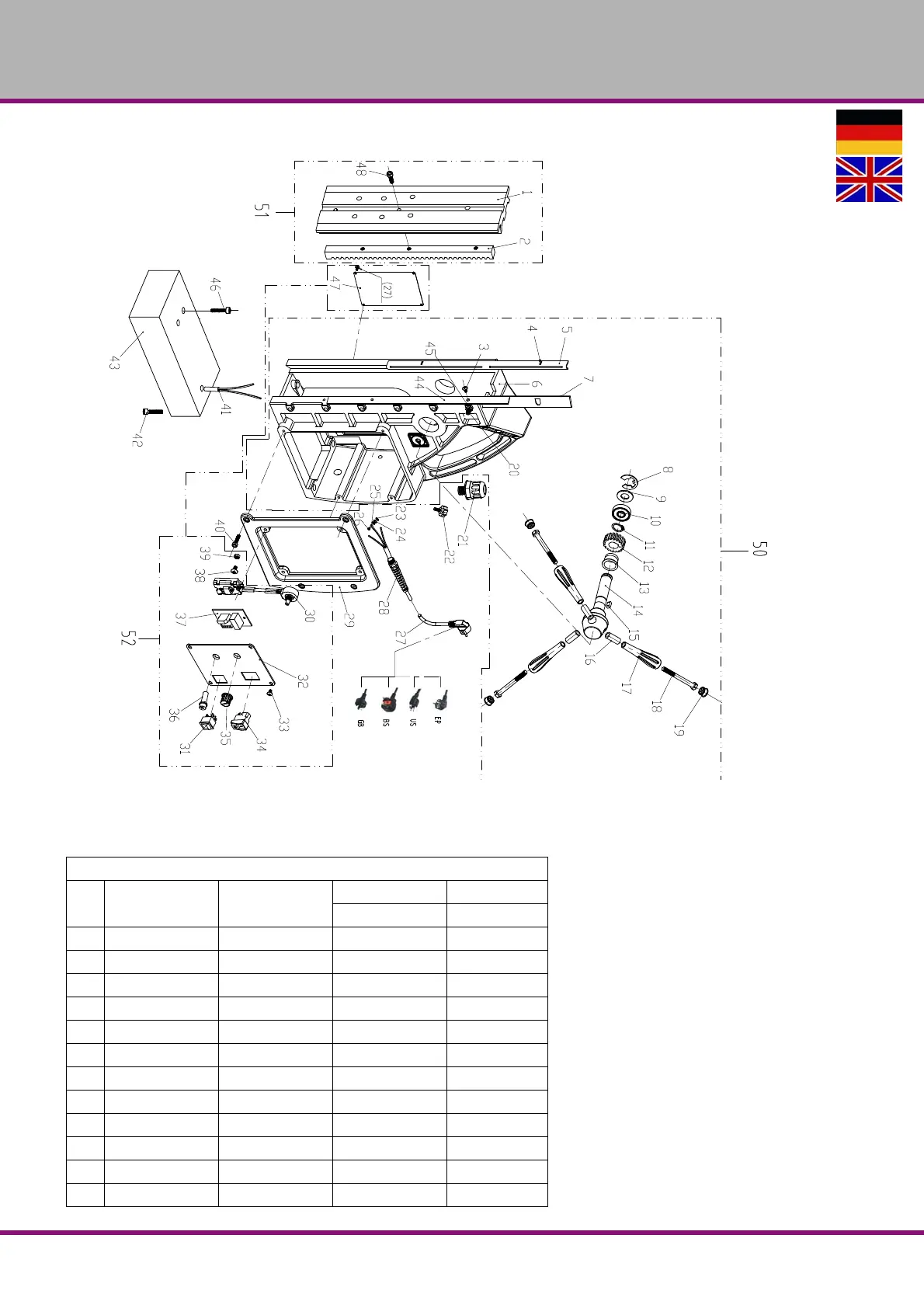

8-12: Magnetstand - Magnetic stand-DM50V
Ersatzteilliste Magnetstand- Spare part list magnetic stand - DM50V
Pos. Bezeichnung Description
Größe Art. nummer
Size Item no.
1 Schiebeschlitten Sliding carriage 180x80
2 Zahnstange Toothed rack 10x16x180
3 Kreuzschlitzschraube Cross screw M3x8
4 Spannstift Dowel Pin 3x8
5 Führungsstreifen Guide strip 1,5x230
6 Ständer Stand
7 Einstellbare Platte Adjustable plate 3x12x230
8 Sicherungsring E-Circlip 15 042SR15W
9 Lagerdeckel Bearing cover
10 Lager Bearing JVB6903 0406903R
11 Sicherungsring, außen Circlip, outer 18 042SR18W
12 Vorschubzahnrad Feed gear 03071150212
