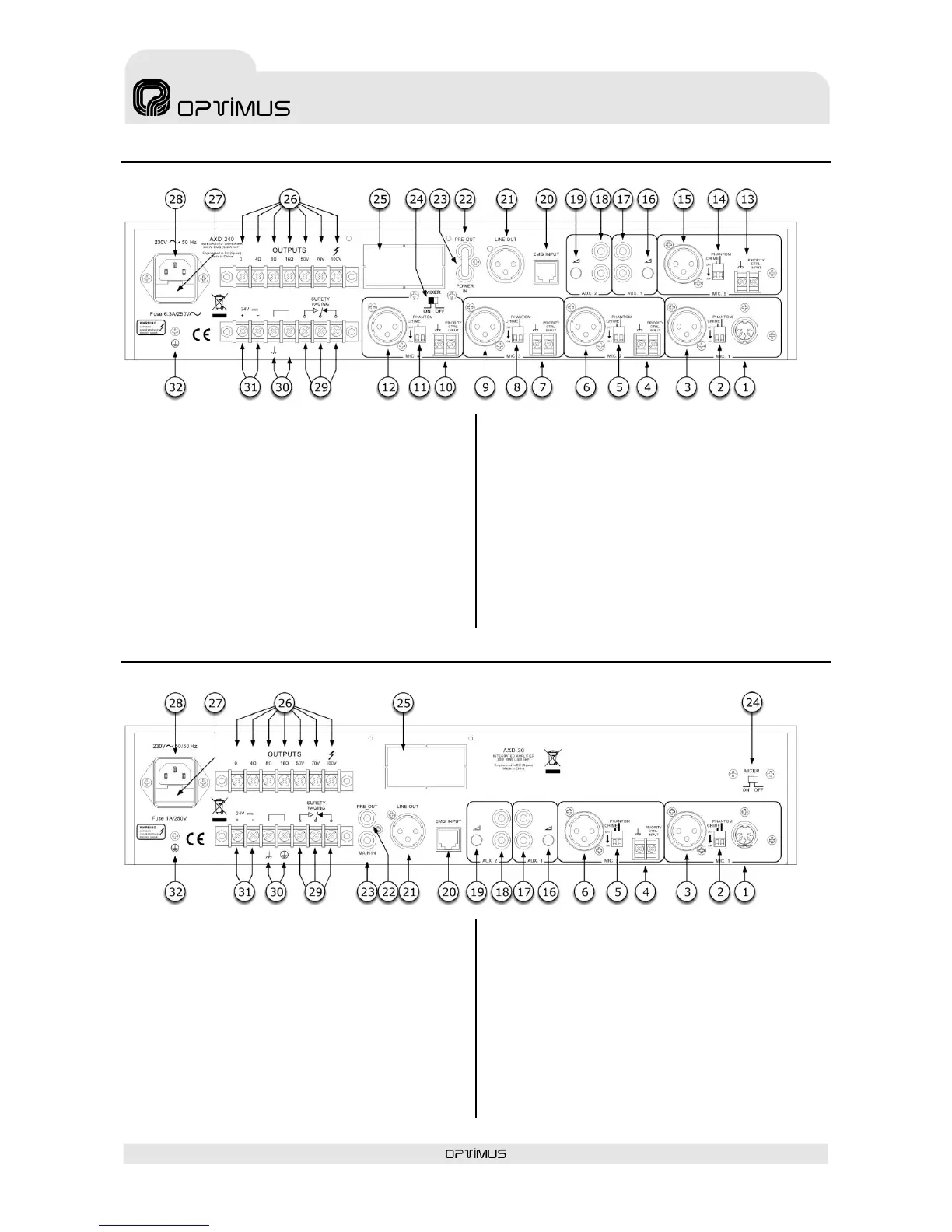

4. Vista posterior AXD-60 / AXD-120 / AXD-240
1. Entrada MICRO 1 conector DIN.
2. Señal de preaviso / alimentación phantom de la
entrada MIC.1.
3. Entrada MICRO 1 conector XLR .
4. Activación de preferencia de palabra de la entrada
MIC.2.
5. Configuración de la señal de preaviso /
alimentación phantom de la entrada MIC.2.
6. Entrada MICRO 2 conector XLR
7, 8, 9. Entradas y configuración MICRO 3.
10, 11, 12. Entradas y configuración MICRO 4.
13, 14, 15. Entradas y configuración MICRO 5.
16. Volumen entrada AUX 1.
17. Entrada AUX 1 (conectores RCA).
18. Entrada AUX 2 (conectores RCA).
19. Volumen entrada AUX 2.
20. Entrada emergencia (conector RJ45).
21. Salida de previo (conector XLR).
22. Salida de previo (conector RCA).
23. Entrada a la etapa de potencia.
24. Mezclador de las entradas de micrófono.
25. Módulo de expansión.
26. Salida de líneas de altavoces.
27. Fusible de red.
28. Red de 230 V.c.a.
29. Relé auxiliar de seguridad de avisos.
30. Conexión de la masa al chasis.
31. Entrada de alimentación por batería.
32. Toma de tierra.
5. Vista posterior AXD-30
1. Entrada MICRO 1 conector DIN
2. Señal de preaviso / alimentación phantom de la
entrada MIC.1.
3. Entrada MICRO 1 conector XLR.
4. Activación de preferencia de palabra de la entrada
MIC.2.
5. Configuración de la señal de preaviso /
alimentación phantom de la entrada MIC.2.
6. Entrada MICRO 2 conector XLR.
16. Volumen entrada AUX 1.
17. Entrada AUX 1 (conectores RCA).
18. Entrada AUX 2 (conectores RCA).
19. Volumen entrada AUX 2.
20. Entrada emergencia (conector RJ45).
21. Salida de previo (conector XLR).
22. Salida de previo (conector RCA).
23. Entrada a la etapa de potencia.
24. Mezclador de las entradas de micro.
25. Módulo de expansión.
26. Salida de líneas de altavoces.
27. Fusible de red.
28. Red de 230 V.c.a.
29. Relé auxiliar de seguridad de avisos.
30. Conexión de la masa al chasis.
31. Entrada de alimentación por batería.
32. Toma de tierra.
