MANUAL TÉCNICO BLUE PAPER GAIN · HYDRO 2021110 | ORBEA ORBEA | 111
ES

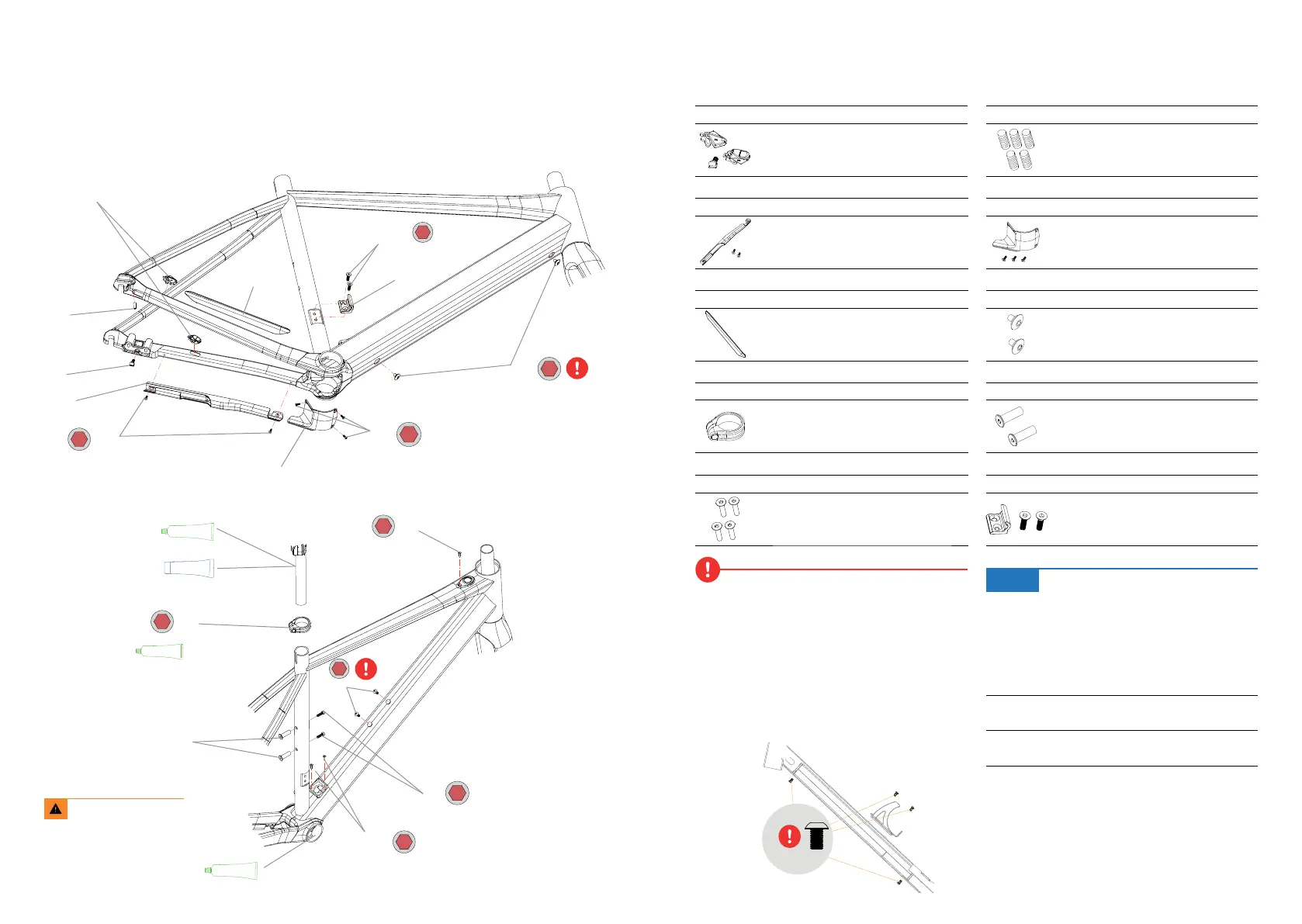

PIECERÍO CUADRO
10 KIT GUÍA CABLES VIBE / GAIN H
ART Nº: X1000000 CANT.
 )7©#%#$.'5%.+2(4'01%#/$+1
1
 )7©#%#$.'415%#&1%#$.'/1614
1
11 PROTECTOR BASE CABLE MOTOR
ART Nº: X1400000 CANT.
11.1 PROTECTOR CABLE MOTOR
1
11.2 TORNILLO M3x8
2
13 PROTECTOR GOMA ADHESIVO BASE DRCH
ART Nº: X1410000 CANT.
2416'%614)1/##&*'5+81$#5'&4%*
1
15 ABRAZADERA TIJA 31.8 NEGRA
ART Nº: X0760000 CANT.
ABRAZADERA TIJA 31.8 NEGRA
1
17 KIT TORNILLOS PTO. CARGA / IWOC ONE
ART Nº: X1060000 CANT.
TORNILLO M3x12 DIN7991
4
08 KIT TORN. PRISIONEROS SENSOR PASS
ART Nº: X0990000 CANT.
PRISIONERO M4x10
5
12 TAPA PEDALIER VIBE / GAIN H
ART Nº: X1020000 CANT.
 6#2#2'&#.+'42.56+%1
1
12.2 TORNILLO M3x8
3
14 TORNILLOS AMARRE BATERÍA INTERNA
ART Nº: X1040000 CANT.
TORNILLO AMARRE BAT. M5x8
2
16 TUERCA PASANTE PORTABIDÓN TUBO SILLÍN
ART Nº: X1050000 CANT.
TUERCA PASANTE M5x25 (PASO 0.8)
2
18 CHAPILLA DESVIADOR ROAD 17
ART Nº: X0580000 CANT.
 %*#2+..#&'58+#&1441#&
1
 6140+..1#8'..#0#&/Z
2
GAIN HYDRO
6140+..152146#$+&¯067$1&'5+..©0
(SIN RANGE EXTENDER)
M5x12 ISO7380
6140+..152146#$+&¯067$1&'5+..©0
(CON RANGE EXTENDER)
M5x16 DIN6912
+ ARANDELA M5
Usar siempre tornillos de las dimensio-
PGUGURGEKƂECFCURQT1TDGCRCTCNCƂ-
jación de los portabidones. Consulta la
sección sobre el Range Extender de este
manual para conocer las compatibilida-
des de instalación en cada cuadro.
AVISO
19
4
5 N.m
4
2
2 N.m
2
2 N.m
4
5 N.m
4
5 N.m
GREASE
FIBER CARBON GRIP
GREASE
3
4 N.m
2
2 N.m
2
2 N.m
3
4 N.m
17
10.1
8
10.2
11.1
11.2
12.1
12.2
14
13
18.2
18.1
15
16
17
19
Alloy seatposts
Carbon seatposts (no light)
GREASE
Realiza siempre el par de apriete
recomendado por Orbea.
· Utiliza siempre los tornillos originales Orbea para
NC ƂLCEKÏP FG NC DCVGTÉC KPVGTPC FGPVTQ FGN VWDQ
diagonal.
· Utiliza siempre tornillos de la medida original
/ZRCTCNCƂLCEKÏPFGNRQTVCDKFÏPFGNVWDQ
diagonal de Gain.
7VKNK\CTVQTPKNNQUFGOGFKFCUO½UNCTICUSWGNQU
indicados podría dañar las celdas de la batería
KPVGTPC:[UGTECWUCFGEQTVQEKTEWKVQUSWG
podrían derivar en peligro de incendio.

Orbea GAIN D30 Specifications

General

Wheelset	Ready GR
Tires	Vittoria Zaffiro V Pro 700x32c
Stem	OC1 31.8mm interface -6º
Wheel Size	700c
Motor	Ebikemotion X35 Plus
Handlebar	OC1 All Road
Weight	13.5 kg
Battery	Ebikemotion 36V/248Wh ANT+ Integrated
