MANUAL TÉCNICO BLUE PAPER GAIN · HYDRO 2021112 | ORBEA ORBEA | 113
ES
POTENCIA

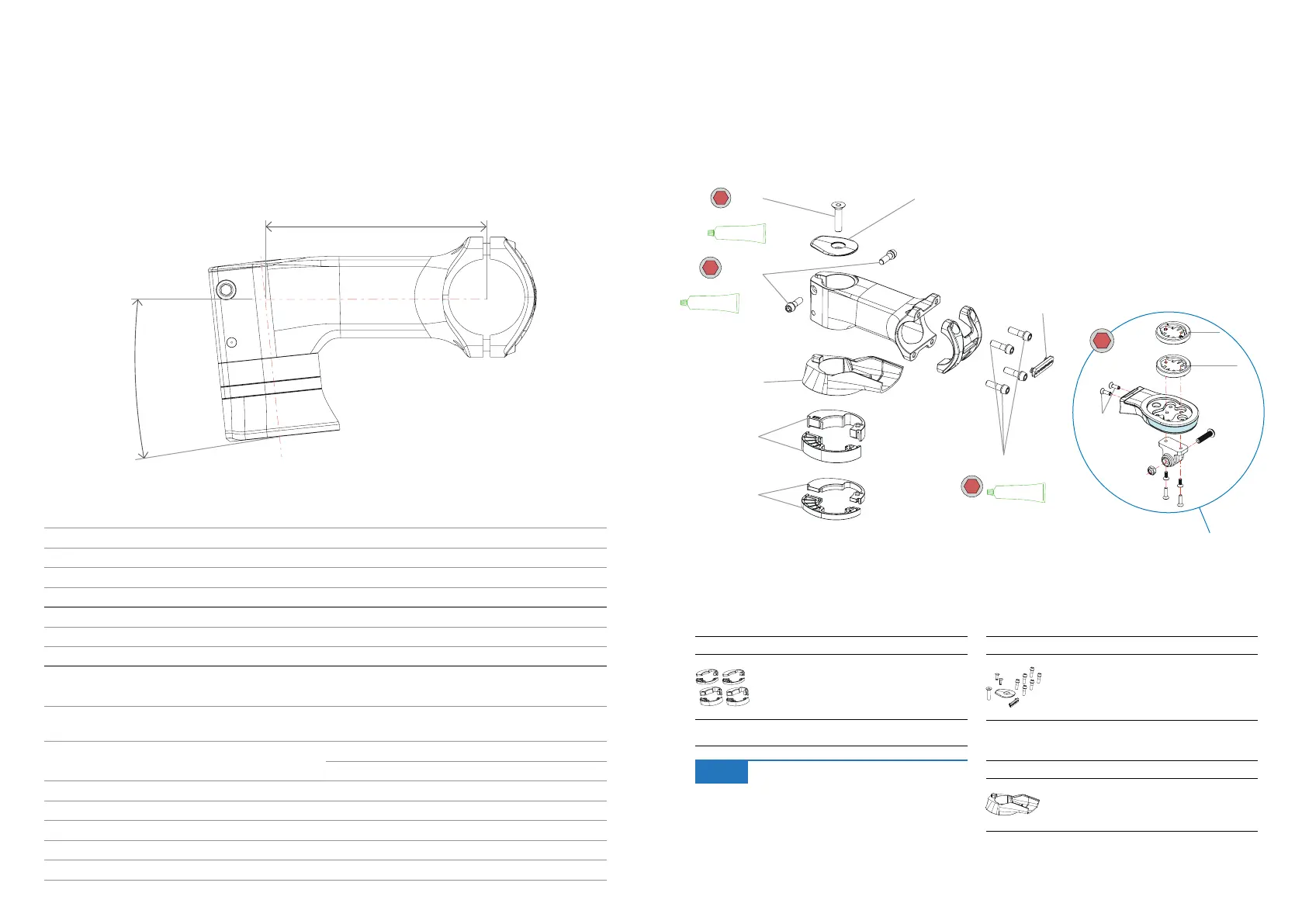

MONTAJES CON POTENCIA OC1
DESPIECE Y MONTAJE.
POTENCIA ROAD OC1
MATERIAL ALUMINIO
HORQUILLA 1" 1/8
MANILLAR 31.8mm
ALTURA DE AMARRE EN TUBO DE HORQUILLA
38mm
CUADRO
60mm
´'ZVGTKQTO½ZRKRCFKTGEEKÏP 58mm
´2KUVCGZVGTKQTTQFCOKGPVQUWR
52mm
CABLEADO INTERNO
Hasta 2 latiguillos de freno y 2 fundas de cambio y cable luz
delantera (con tapa inferior y separadores de dirección ICR)
Shimano Di2
Cableado interno en potencia para manillares
de cableado interno
ADAPTADOR
CICLOCOMPUTADOR
EN FACE PLATE
Tamaño máximo ciclocomputador GARMIN 1030
LONGITUDES DISPONIBLES (L) 80, 90, 100, 110, 120
ÁNGULO (TILT) -2.5º
SEPARADORES DIRECCIÓN OO[OO'52'%©(+%15%#$.'#&1+06'401+%4
TOPCAP '52'%©(+%114$'#
PESO 167gr (100mm)
POTENCIA OC1 ROAD
(CON CABLEADO INTERNO EN DIRECCIÓN ICR)
TILT -2.5º
L
4
5 N.m
4
6 N.m
2
2 N.m
21.1
21.3
23
20.1
20.2
GREASE
GREASE
21.2
21.5
Garmin
Wahoo
21.3
21.4
22
GREASE
4
6 N.m
20 KIT SEPARADORES DIRECCIÓN CABLEADO
INTERNO REDONDOS
ART Nº: X0780000 CANT.
20.1 SEPARADOR CAB. INT. REDONDO 10mm
4
20.2 SEPARADOR CAB. INT. REDONDO 5mm
4
22 KIT SOPORTE CICLOCOMPUTADOR CON LUZ OC
21 PIECERÍO POTENCIA
ROAD OC1
ART Nº: X0690000 CANT.
21.1 TORNILLO M6x35 TAPETA DIREC. 1
21.2 TAPETA POTENCIA ROAD OC1 1
21.3 TORNILLO M5x15 DIREC. Y FACEPLATE 6
21.4 TORNILLO M3x10 2
21.5 LOGO ORBEA FACEPLATE 1
23 TAPA INFERIOR CABLEADO INTERNO
POT ROAD OC1 REDONDO
ART Nº: X0790000 CANT.
TAPA INFERIOR CABLEADO INTERNO
POT ROAD OC1 REDONDO
1
Consulta la sección luces de este manual.
AVISO

Orbea GAIN D30 Specifications

General

Wheelset	Ready GR
Tires	Vittoria Zaffiro V Pro 700x32c
Stem	OC1 31.8mm interface -6º
Wheel Size	700c
Motor	Ebikemotion X35 Plus
Handlebar	OC1 All Road
Weight	13.5 kg
Battery	Ebikemotion 36V/248Wh ANT+ Integrated
