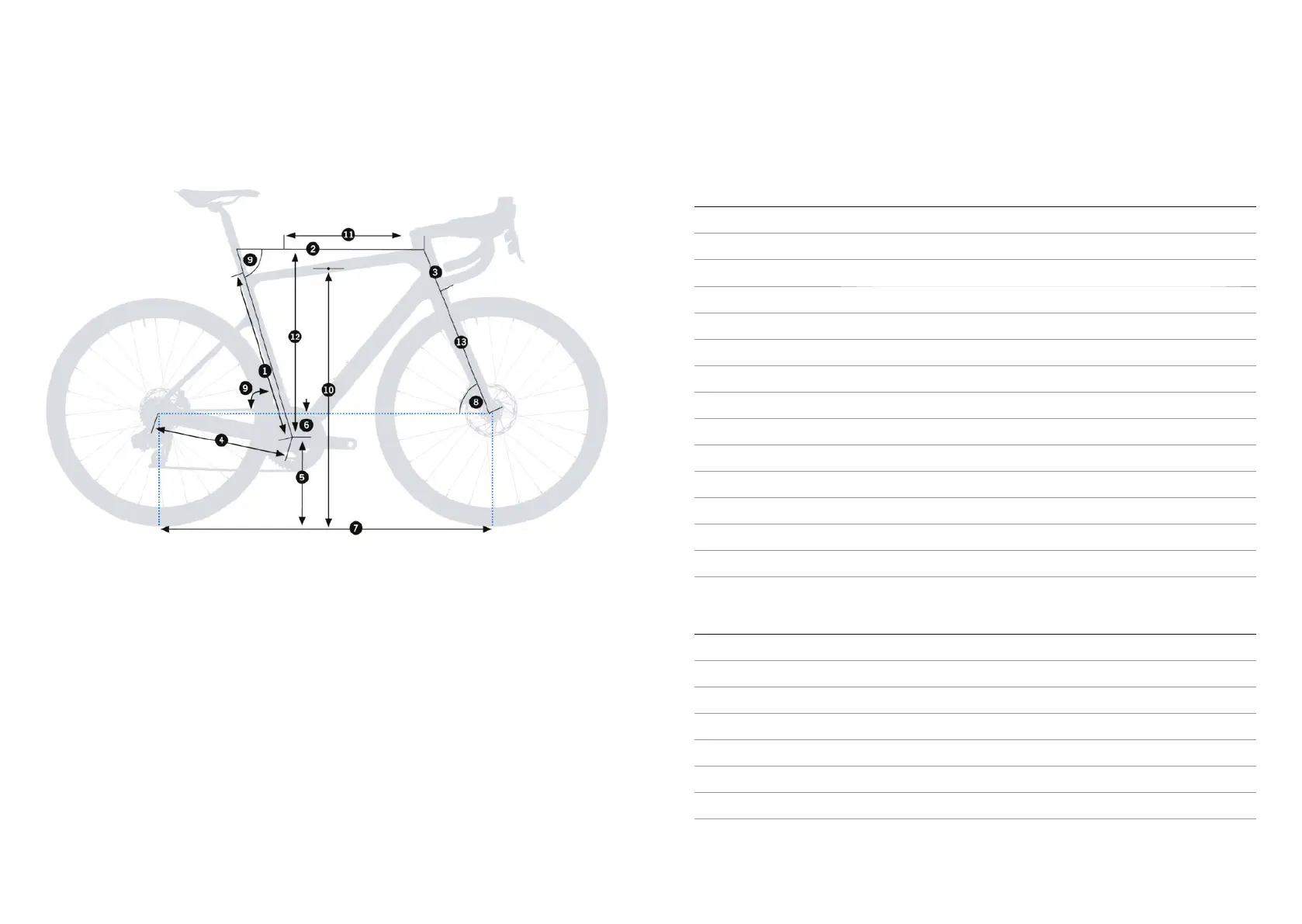

GEOMETRÍA Y ERGONOMÍA
ORCA OMR
ALTURA (CM) ALTURA (IN) TALLA*
155-160 61.1”-63.0” 47
160-166 63.0”-65.4” 49
167-172 65.7”-67.7” 51
173-179 68.1”-70.5” 53
180-185 70.9”-72.8” 55
186-191 73.2”-75.2” 57
192-207 75.6”-81.5” 60
* Las medidas de la tabla de ergonomía y tallas son orientativas. El método más efectivo para saber qué talla se
ajusta mejor a tí es probar la bicicleta en uno de nuestros distribuidores.
TALLA 47 49 51 53 55 57 60
1 - Tubo de sillín (C-T)
440 460 480 500 520 540 570
2 - Tubo horizontal (EFF)
510 523 535 548 560 576 590
3 - Tubo frontal
105 113 130 148 168 186 213
4 - Vaina
408 408 408 408 408 408 408
5 - Altura eje pedalier
267 267 267 269 269 269 269
6 - Caída eje pedalier
72 72 72 70 70 70 70
7 - Distancia entre ejes
972 976 980 981 991 1002 1016
8 - Ángulo frontal
71º 71,5º 72,2º 72,8º 73º 73,2º 73,2º
9 - Ángulo del sillín
74.5º 74º 73.7º 73.5º 73.5º 73.2º 73.2º
10 - Altura base
735 747 766 787 807 825 851
11 - Largo del cuadro
367 372 377 382 388 395 401
12 - Altura del cuadro
513 522 540 559 579 597 623
13 - Longitud horquilla
370 370 370 370 370 370 370
14 - Rake
48 48 48 43 43 43 43

Orbea ORCA M20 Specifications

General

Seatpost	Orbea OC2 Carbon
Frame Material	Carbon
Fork	Orbea Carbon Fork
Handlebar	Orbea OC2 Road, 31.8mm
Stem	OC2
Wheels	Vision Team 30 Disc
Saddle	Prologo Kappa
