MANUAL TÉCNICO BLUE PAPER ORCA · OMR 202166 | ORBEA ORBEA | 67
ES

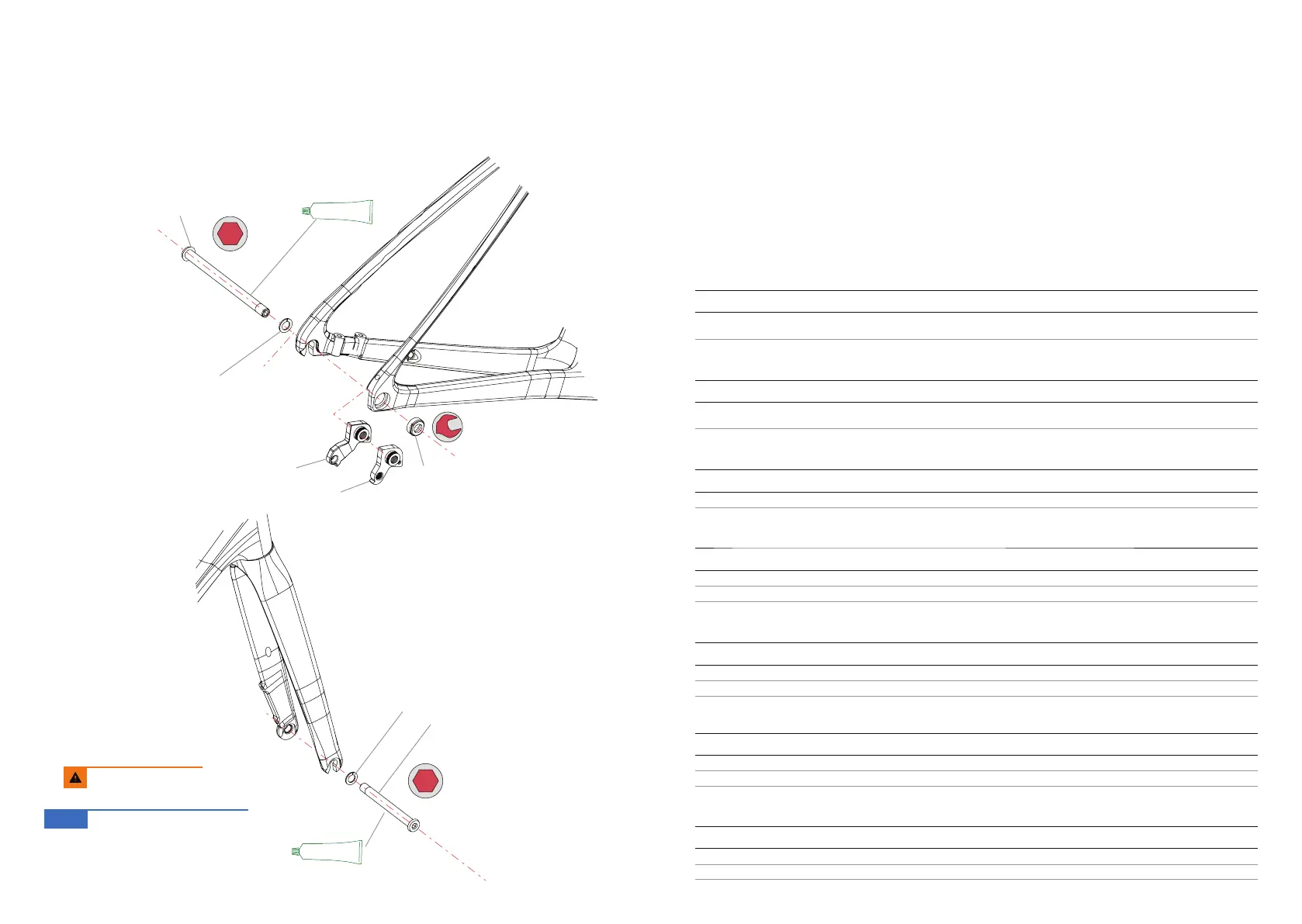

EJES Y PATA DE CAMBIO
EJE TRASERO
05 PATA CAMBIO ESTANDAR ROAD 20 X12
ART Nº: X047 CANTIDAD
5.1
PATA CAMBIO ROAD 20 STD X12
TORNILLO M4x12. El tornillo no se usa en Orca OMR
1
06 PATA CAMBIO DIRECT MOUNT ORCA
ART Nº: X048 CANTIDAD
6.1
PATA CAMBIO ROAD 20 DM X12
TORNILLO M4x12. El tornillo no se usa en Orca OMR
1
07 TUERCA M18 PATA X12 ROAD 20
ART Nº: X049 CANTIDAD
TUERCA M18 PATA X12 ROAD 20 1
08 EJE PASANTE ROAD 12x165mm. ROSCA PASO DOBLE 2P1.0x15mm
ART Nº: X050 CANTIDAD
8.1 EJE ROAD 12x165x2P1.0x15mm 1
8.2 ARANDELA EJE 12mm 1
09 EJE PASANTE ROAD 12x165mm LITE. ROSCA PASO DOBLE 2P1.0x15mm
ART Nº: X051 CANTIDAD
9.1 EJE ROAD 12x165x2P1.0x15mm 1
9.2 ARANDELA EJE 12mm 1
11 EJE PASANTE ROAD 12x119mm. ROSCA PASO DOBLE 2P1.0x13mm
ART Nº: X053 CANTIDAD
11.1 EJE ROAD 12x119x2P1.0x13mm 1
11.2 ARANDELA EJE 12mm 1
12 EJE PASANTE ROAD 12x119mm LITE. ROSCA PASO DOBLE 2P1.0x13mm
ART Nº: X054 CANTIDAD
12.1 EJE ROAD 12x119x2P1.0x13mm 1
12.2 ARANDELA EJE 12mm 1
EJE DELANTERO
Realiza siempre el par de apriete
recomendado por Orbea.
AVISO
Orca OMR es sólo compatible con ejes
RCUCPVGUEQPWPRCUQFGTQUECGURGEÉƂEQ
“double lead” 2P1.0 para cambios de rueda
más rápidos.
El uso de ejes con otro paso de rosca danará
el cuadro.
4 N.m
17
2
6
10 N.m
GREASE
8.1 / 9.1
8.2 / 9.2
6.1
5.1
7
3
6
10 N.m
11.2 / 12.2
11.1 / 12.1
GREASE

Orbea ORCA M20 Specifications

General

Seatpost	Orbea OC2 Carbon
Frame Material	Carbon
Fork	Orbea Carbon Fork
Handlebar	Orbea OC2 Road, 31.8mm
Stem	OC2
Wheels	Vision Team 30 Disc
Saddle	Prologo Kappa
