* ID: Diámetro interno de la pipa de dirección.
** OD: Diámetro externo de la pipa de dirección.
DIRECCIÓN

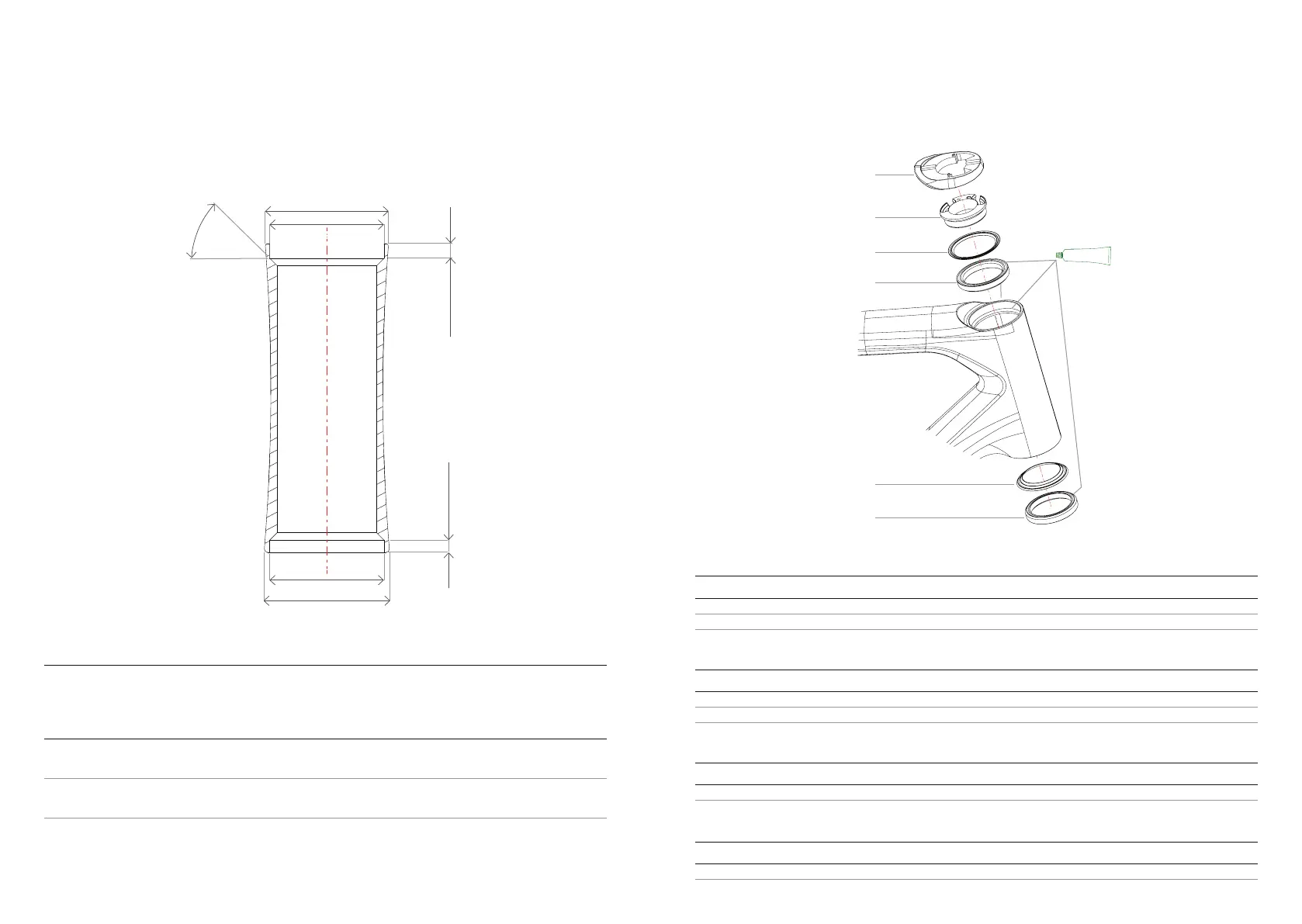

DIMENSIONES DE LA PIPA DE DIRECCIÓN
DESPIECE Y MONTAJE
DE LA DIRECCIÓN
Ø 58
Ø 58
Ø 52.1 ± 0.05
Ø 52.1 ± 0.05
45º
8.3
+0
-0.2
8.3
+0
-0.2
GREASE
1.2
4
3
2.1
2.2
1.1
'URGEKƂECEKQPGU
de la dirección
TIPO ID* OD**
Ángulo de
la pista
de rodamiento
Ángulo de
contacto con anillo
de compresión/
pista de la
horquilla
SHIS
CODE
Dimensiones
rodamiento
SUPERIOR
1-1/8"
Integrada
52.1 mm 58 mm 45º 45º IS52/42
Angular contact
bearing 42x52x7mm
INFERIOR
1-1/2"
Integrada
52.1 mm 58 mm 45º 45º IS52/40
Angular contact
bearing 40x52x7mm
01 RODAMIENTOS DIRECCIÓN ICR ROAD
ART Nº: X043 CANTIDAD
1.1 ROD. SUPERIOR 1-1/2 CABL. INTERN. 1
1.1 ROD. INFERIOR 1-1/2 1
02 KIT GUARDAPOLVOS DIRECCIÓN ROAD
ART Nº: X044 CANTIDAD
2.1 GUARDA POLVO SUP. DIRECCIÓN ROAD 1
2.1 GUARDA POLVO INF. DIRECCIÓN ROAD 1
03 ANILLO COMPRESIÓN CABL. INTERN. ROAD
ART Nº: X045 CANTIDAD
ANILLO COMPRESIÓN CABL. INTERN. ROAD 1
04 TAPA DIRECCIÓN CABL. INTERN. ORCA OMR
ART Nº: X046 CANTIDAD
TAPA DIRECCIÓN CABL. INTERN. ORCA OMR 1
