MANUAL TÉCNICO BLUE PAPER ORCA · OMR 202170 | ORBEA ORBEA | 71
ES

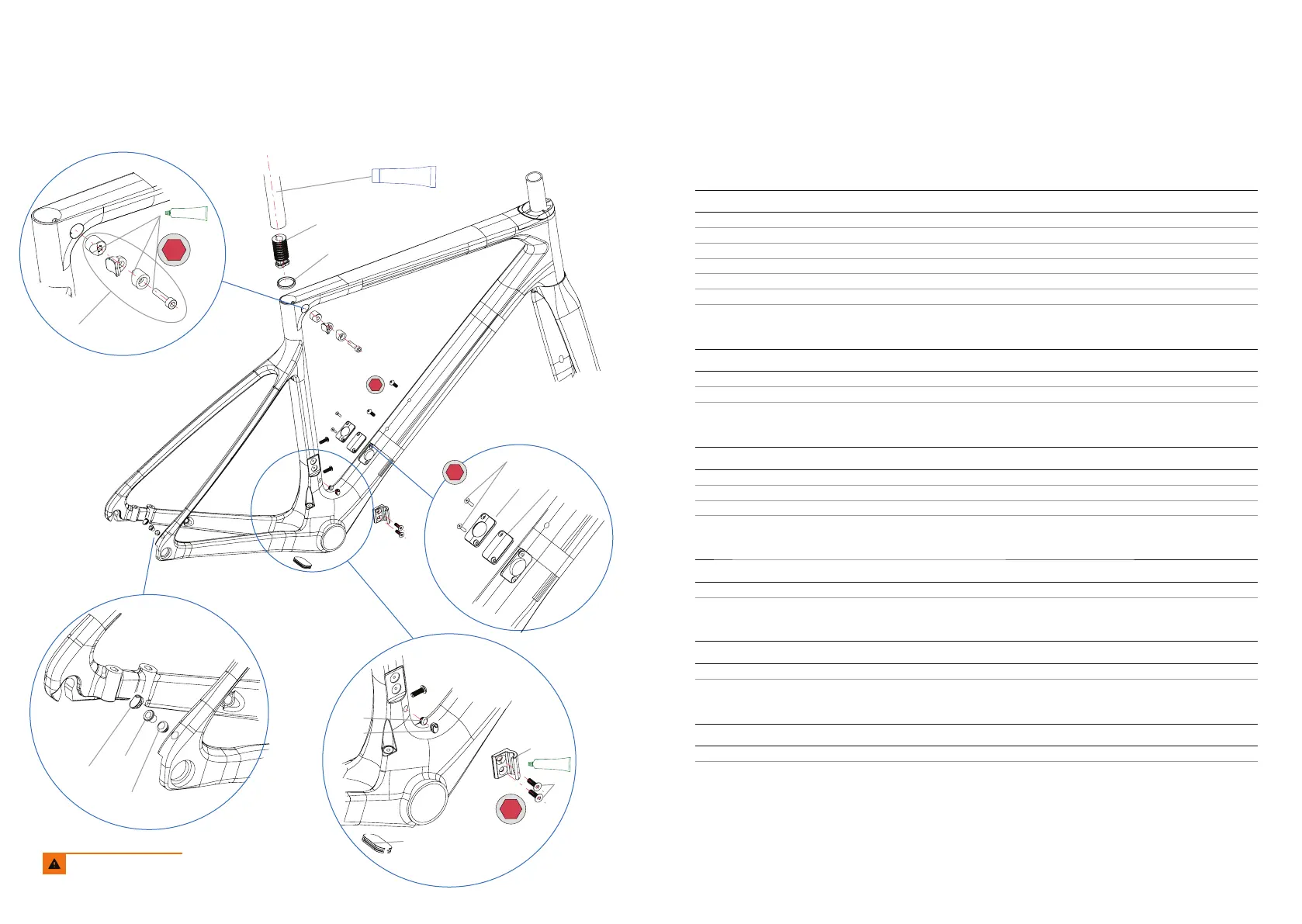

PIECERÍO CUADRO
Realiza siempre el par de apriete
recomendado por Orbea.
15 KIT TAPONES/GUICABLES ORCA OMR. MECÁNICO/DI2/ETAP
ART Nº: X057 CANTIDAD
15.1 TAPÓN GOMA CIEGO DESV. MECÁN/ETAP 1
15.2 TAPÓN GOMA DESV. Di2 1
15.3 TAPÓN TIRANTE MECÁNICO 1
15.4 TAPÓN GOMA TIRANTE Di2 1
15.5 TAPÓN GOMA CIEGO TIRANTE ETAP 1
15.6 TAPA CABLEADO PEDALIER 1
16 CHAPILLA DESVIADOR ROAD
ART Nº: X058 CANTIDAD
16.1 CHAPILLA DESVIADOR 1
16.2 TORNILLO M5x16 2
17 KIT TAPA TUBO DIAG. ROAD
ART Nº: X059 CANTIDAD
17.1 TAPA TUBO DIAG. CENTRALITA Di2 1
17.2 TAPA TD ETAP/MECÁNICO 1
17.3 TORNILLO M3x12 2
18 CUÑA TIJA ORCA OMX/OMR
ART Nº: X060 CANTIDAD
CUÑA TIJA ORCA OMX/OMR 1
19 COLLAR GOMA TIJA 27.2
ART Nº: X061 CANTIDAD
COLLAR GOMA TIJA 27.2 1
20 SOPORTE BATERÍA DI2 TIJA REDONDA 27.2
ART Nº: X062 CANTIDAD
SOPORTE BATERÍA DI2 TIJA REDONDA 27.2 1
3
4 N.m
FIBER CARBON GRIP
5
8 N.m
2
3 N.m
18
20
19
17.3
17.1
17.2
15.4
15.3
15.5
3
4 N.m
15.1
16.1
16.2
15.2
15.6
GREASE
GREASE

Orbea ORCA M20 Specifications

General

Seatpost	Orbea OC2 Carbon
Frame Material	Carbon
Fork	Orbea Carbon Fork
Handlebar	Orbea OC2 Road, 31.8mm
Stem	OC2
Wheels	Vision Team 30 Disc
Saddle	Prologo Kappa
