MANUAL TÉCNICO BLUE PAPER ORCA · OMR 202178 | ORBEA ORBEA | 79
ES
Realiza siempre el par de apriete
recomendado por Orbea.
POTENCIAS

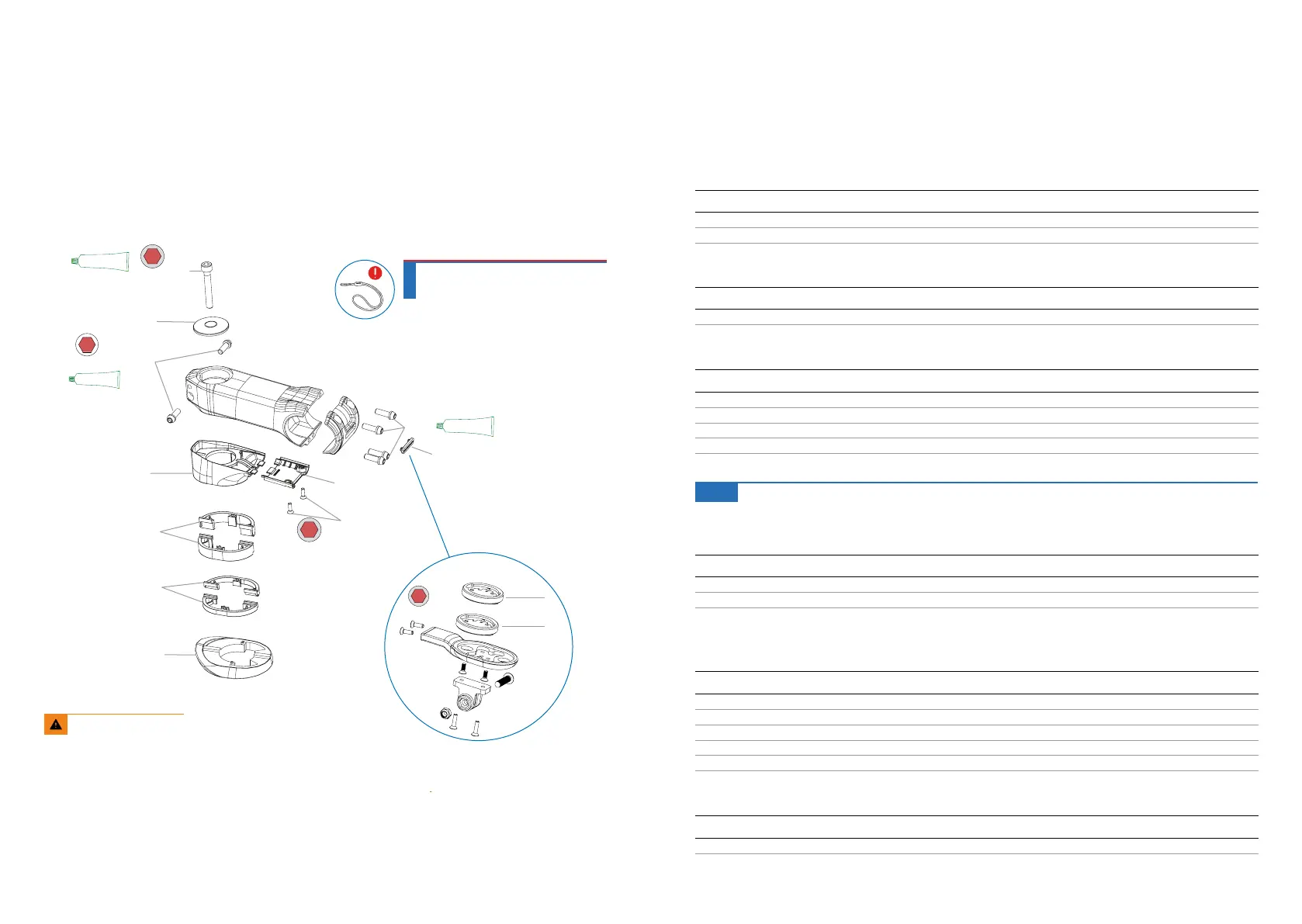

DESPIECE Y MONTAJE
POTENCIA ICR01
AVISO
La potencia ICR01 está disponible en longitudes de 80mm a 130mm en incrementos de 10mm.
La tapa inferior es especíca para cada medida.
30 PIECERÍO POTENCIA ICR01 (SIN TAPA INFERIOR)
ART Nº: X066 CANTIDAD
30.1 TORNILLO M6x40 TAPETA DIREC. 1
30.2 TAPETA POTENCIA 1
30.3 TORNILLO M5x15 DIREC. Y FACEPLATE 6
30.4 TORNILLO M3x10 2
30.5 LOGO ORBEA FACEPLATE 1
24 TAPA INFERIOR ICR ESPECÍFICA TALLA
ART Nº: X067 CANTIDAD
24.1 TAPA INFERIOR (especíca por talla)* 1
24.2 TORNILLO M3x10 2
21 KIT SEPARADORES DIRECCIÓN ICR
ART Nº: X063 CANTIDAD
21.1 SEPARADOR ICR01 10mm 2
21.2 SEPARADOR ICR01 5mm 2
22 TAPA SUPERIOR DIRECCIÓN POT. ICR01
ART Nº: X064 CANTIDAD
TAPA SUPERIOR DIRECCIÓN POT. ICR01 1
23 KIT SOPORTE CICLOCOMPUTADOR. POTENCIA ROAD ICR/OC1/OC2
ART Nº: X065 CANTIDAD
SOPORTE CÁMARA 1
ADAPTADOR GARMIN/WAHOO 1
SOPORTE CICLOCOMPUTADOR 1
TORNILLO M3x10 2
04 TAPA DIRECCIÓN CABL. INTERN. ORCA OMR
ART Nº: X046 CANTIDAD
TAPA DIRECCIÓN CABL. INTERN. ORCA OMR 1
* Disponible para cada talla de potencia: 80mm, 90mm, 100mm, 110mm, 120mm, 130mm
4
6 N.m
2
2 N.m
2
30.1
30.2
30.3
22
21.1
21.2
4
GREASE
24.2
23
GARMIN
WAHOO
30.3
30.5
24.1
2
2 N.m
GREASE
5
6 N.m
GREASE
AVISO
Orbea recuerda la recomendación de los fabri-
cantes de unidades GPS del uso del cordón de
seguridad suministrado con los ciclocomputadores
alrededor del manillar para evitar daños a la unidad
o su pérdida en caso de accidente o en caso de que
el dispositivo se desencaje del soporte.
