17
14
22 - Die Schleifmaschine nicht als Schermaschine benutzen oder zum Schleifen von anderen Gegenständen als Schneidketten verwenden.
23 - Die Schleifmaschine nur erfahrenen Personen aushändigen und leihen, die deren Betrieb und richtige Anwendung kennen.
24 - Die Schleifmaschine trocken und vom Boden erhöht außerhalb der Reichweite von Kindern aufbewahren.
25 -Schadensrisiko durch ungewolltes Einschalten. Nicht in Bereichen benutzen, in denen sich Kinder aufhalten.
26 - Die Schleifmaschine kann maximal 15 Minuten lang unterbrechungsfrei benutzt werden, dann muss sie eine angemessene Zeit lang
ausgeschaltet werden.
27 - Die Schleifmaschine nicht Regen und/oder besonderer Feuchtigkeit aussetzen und nicht in der Nähe von Kindern benutzen.
28 - Die Schleifmaschine nicht in explosiver oder brennbarer Atmosphäre benutzen.
29 - Soll die Schleifmaschine außer Betrieb genommen werden, diese nicht einfach wegwerfen, sondern dem Händler zurückgeben, der
sich um deren korrekte Entsorgung kümmert.
30 - Wenden Sie sich für weitere Erläuterungen oder wichtige Eingriffe bitte immer an Ihren Händler.
31 - Nicht am Netzkabel ziehen, um es aus der Steckdose zu entfernen. Das Kabel vor Hitze geschützt und nicht in der Nähe von Öl oder
scharfen Kanten aufbewahren.
32 - Um sich nicht zu schneiden, die Kette beim Verschieben an den Verbindungsgliedern und nicht am scharfen Teil des Zahns anfassen
33 - Die Schleifmaschine nicht starten und dabei die Schleifscheibe zwischen den Händen halten.
34 - Während der Arbeitsphase das Werkzeug nicht forcieren.
ACHTUNG – INSTALLATION DER SCHLEIFMASCHINE
- Die Schleifmaschine an einem staubgeschützten und trockenen Ort aufstellen, der gut beleuchtet ist, außerhalb der Reichweite von
Kindern liegt, entfernt von brennbaren oder explosiven Gasen, Flüssigkeiten oder Materialien und so, dass der Netzstecker ohne die
Verwendung gefährlicher Verlängerungsschnüre in eine geerdete Netzsteckdose gesteckt werden kann.
- Die Schleifmaschine (Foto 1 ) mit den zwei nicht mitgelieferten Bolzen M8 an der Werkbank oder an der Wand befestigen (Foto 2 ).
Für die Befestigung der Schleifmaschine an der Werkbank muss diese unter Verwendung der entsprechenden Referenzkerben an der
Werkbank positioniert werden.
- Bei der Befestigung an der Wand ist eine Winkelhalterung (nicht mitgeliefert) zu benutzen (Foto 2). Sicherstellen, dass die Maschine nicht
auf der Augenhöhe des Bedieners montiert wird. Es wird eine Montage auf einer maximalen Höhe von etwa 120-130 cm vom Fußboden
empfohlen.
- Die mitgelieferte Schraube M6x25 einsetzen und diese ganz in ihren Sitz auf em Arm enschieben (Foto 3)
- Den mitgelieferten Griff auf die Schraube M6x25 schrauben und dabei darauf achten, dass die Schraube ganz in ihrem Sitz sitzt.
Andernfalls kann der Schleifschutz nicht montiert werden (Foto 4)
- Nach der richtigen Installation der Schleifmaschine kann die Schleifscheibe montiert werden.
MONTAGE UND HINWEISE ZUR SCHLEIFSCHEIBE:
- Die für die zu schleifende Kette passende Schleifscheibe benutzen, siehe Kettentabelle am Ende der Broschüre (Spalte I - L)
- Vor dem Einsatz den perfekten Zustand der mitgelieferten Schleifscheibe sicherstellen, dazu die Schleifscheibe im mittleren Loch

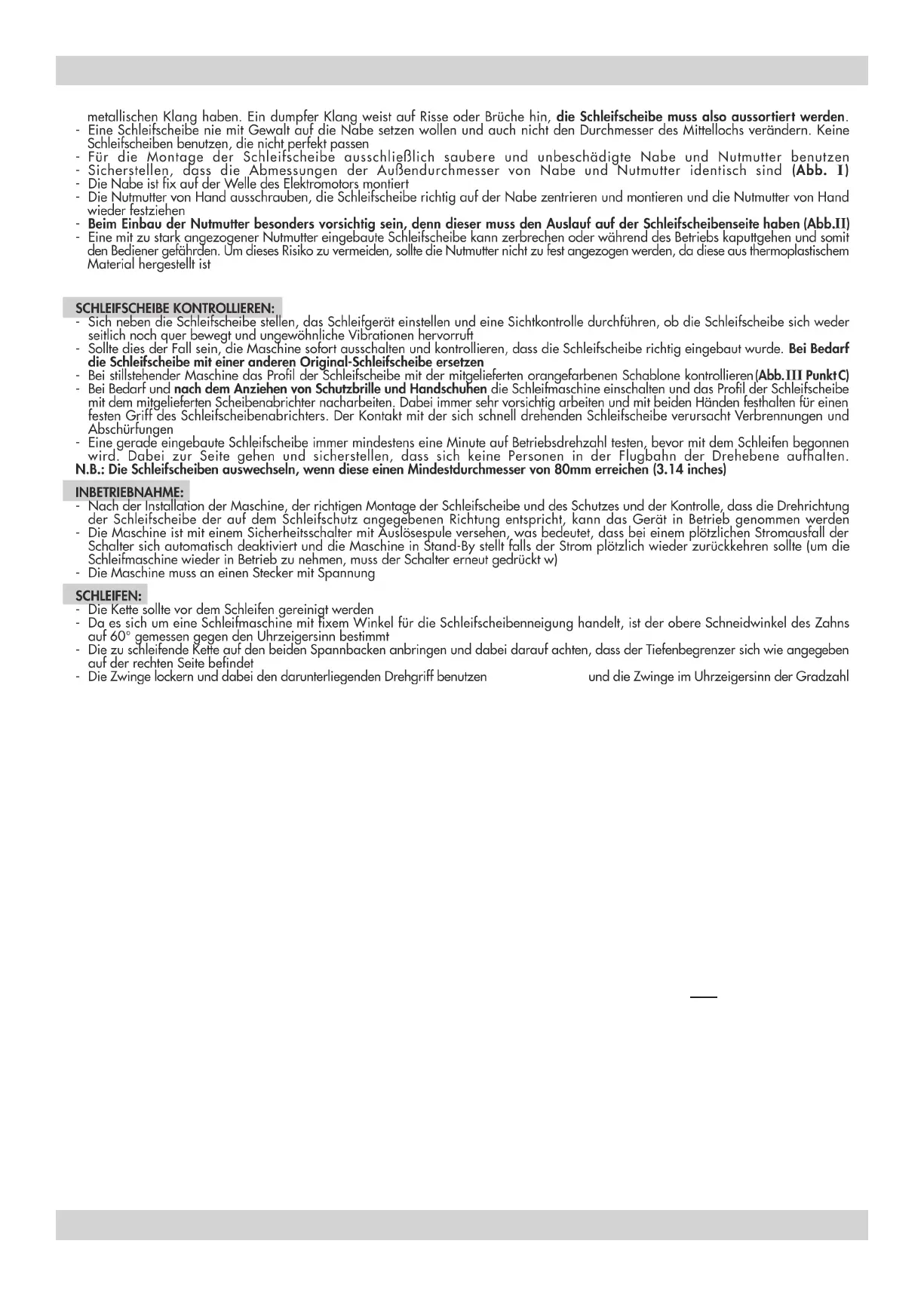

aufhängen und mit einem nicht metallischen Gegenstand seitlich in der Nähe des Randes schlagen. Die Schleifscheibe muss einen
metallischen Klang haben. Ein dumpfer Klang weist auf Risse oder Brüche hin, die Schleifscheibe muss also aussortiert werden.
- Eine Schleifscheibe nie mit Gewalt auf die Nabe setzen wollen und auch nicht den Durchmesser des Mittellochs verändern. Keine
Schleifscheiben benutzen, die nicht perfekt passen
- Für die Montage der Schleifscheibe ausschließlich saubere und unbeschädigte Nabe und Nutmutter benutzen
- Sicherstellen, dass die Abmessungen der Außendurchmesser von Nabe und Nutmutter identisch sind (Abb. 1)
- Die Nabe ist fix auf der Welle des Elektromotors montiert
- Die Nutmutter von Hand ausschrauben, die Schleifscheibe richtig auf der Nabe zentrieren und montieren und die Nutmutter von Hand
wieder festziehen(Foto 5)
- Beim Einbau der Nutmutter besonders vorsichtig sein, denn dieser muss den Auslauf auf der Schleifscheibenseite haben (Abb.2)
- Eine mit zu stark angezogener Nutmutter eingebaute Schleifscheibe kann zerbrechen oder während des Betriebs kaputtgehen und somit
den Bediener gefährden. Um dieses Risiko zu vermeiden, sollte die Nutmutter nicht zu fest angezogen werden, da diese aus thermoplastischem
Material hergestellt ist
- Den Schleifscheibenschutz in seinem Sitz (Foto 6) auf dem Motorgehäuse befestigen in der Position auf dem Gehäuse selbst (Foto 6)
SCHLEIFSCHEIBE KONTROLLIEREN:
- Sich neben die Schleifscheibe stellen, das Schleifgerät einstellen und eine Sichtkontrolle durchführen, ob die Schleifscheibe sich weder
seitlich noch quer bewegt und ungewöhnliche Vibrationen hervorruft
- Sollte dies der Fall sein, die Maschine sofort ausschalten und kontrollieren, dass die Schleifscheibe richtig eingebaut wurde. Bei Bedarf
die Schleifscheibe mit einer anderen Original-Schleifscheibe ersetzen
- Bei stillstehender Maschine das Profil der Schleifscheibe mit der mitgelieferten orangefarbenen Schablone kontrollieren (Abb.3 Punkt C)
- Bei Bedarf und nach dem Anziehen von Schutzbrille und Handschuhen die Schleifmaschine einschalten und das Profil der Schleifscheibe
mit dem mitgelieferten Scheibenabrichter nacharbeiten. Dabei immer sehr vorsichtig arbeiten und mit beiden Händen festhalten für einen
festen Griff des Schleifscheibenabrichters. Der Kontakt mit der sich schnell drehenden Schleifscheibe verursacht Verbrennungen und
Abschürfungen
- Eine gerade eingebaute Schleifscheibe immer mindestens eine Minute auf Betriebsdrehzahl testen, bevor mit dem Schleifen begonnen
wird. Dabei zur Seite gehen und sicherstellen, dass sich keine Personen in der Flugbahn der Drehebene aufhalten.
N.B.: Die Schleifscheiben auswechseln, wenn diese einen Mindestdurchmesser von 80mm erreichen (3.14 inches)
INBETRIEBNAHME:
- Nach der Installation der Maschine, der richtigen Montage der Schleifscheibe und des Schutzes und der Kontrolle, dass die Drehrichtung
der Schleifscheibe der auf dem Schleifschutz angegebenen Richtung entspricht, kann das Gerät in Betrieb genommen werden
- Die Maschine ist mit einem Sicherheitsschalter mit Auslösespule versehen, was bedeutet, dass bei einem plötzlichen Stromausfall der
Schalter sich automatisch deaktiviert und die Maschine in Stand-By stellt falls der Strom plötzlich wieder zurückkehren sollte (um die
Schleifmaschine wieder in Betrieb zu nehmen, muss der Schalter erneut gedrückt w)
- Die Maschine muss an einen Stecker mit Spannung 230Vac.
SCHLEIFEN:
- Die Kette sollte vor dem Schleifen gereinigt werden
- Da es sich um eine Schleifmaschine mit fixem Winkel für die Schleifscheibenneigung handelt, ist der obere Schneidwinkel des Zahns
auf 60° gemessen gegen den Uhrzeigersinn bestimmt
- Die zu schleifende Kette auf den beiden Spannbacken anbringen und dabei darauf achten, dass der Tiefenbegrenzer sich wie angegeben
auf der rechten Seite befindet (Foto 7-Punkte 1)
- Die Zwinge lockern und dabei den darunterliegenden Drehgriff benutzen (Foto 7 –Punkt 2) und die Zwinge im Uhrzeigersinn der Gradzahl
15
in Übereinstimmung mit dem oberen Schleifwinkels des rechten Zahns drehen und dabei die Gradskala verwenden (Foto 7 – Punkt 3)
- Einen rechten Zahn gegen den Kettenanschlag bringen und mit der Stellschraube (Foto 8 - Punkt 1) den Zahnvorschub einstellen
- Der Kettenanschlag ist auf einem Zapfen installiert, der sich wiederum auf einem Kunststoffpleuel befindet. Dieser Zapfen hat zwei
Positionskerben, mit denen die Positionierung des Kettenanschlags exakt auf der Mitte des Zahns möglich ist, der in diesem Moment
geschliffen werden soll
- Bei ausgeschaltetem Motor den Arm absenken und mit verschiedenen Versuchen mit der Kettenvorschub-Stellschraube den Zahn so an
die Schleifscheibe nähern, bis dieser sie berührt. Dabei immer mit dem am meisten abgenutzten Zahn beginnen, der mit der mitgelieferten
Schablone ausfindig gemacht wird (Abb.3 Punkt D)
- Die Schleifmaschine starten und dabei immer mit der Stellschraube für den Kettenvorschub die abzutragende Menge bestimmen
- Nach der Bestimmung der abzutragenden Menge die Stellschraube mit der Nutmutter klemmen (Foto 8 – Punkt 2)
- Um den Motor nicht zu stark zu belasten und um die Kettenzähne nicht zu beschädigen, nur geringe Materialmengen abtragen und
nicht zu lange an einem Zahn arbeiten, damit die Schneidkante nicht verbrannt wird
- Die Schleiftiefe mit der Stellschraube auf dem Arm einstellen und dabei darauf achten, die Verbindungskettenglieder nicht zu berühren (Foto 9)
- Nach der Festlegung der Schleiftiefe die Stellschraube mit der Nutmutter klemmen (Foto 9 – Punkt 1)
- Den Spannhebel einstellen. Den roten Taster drücken und gleichzeitig den Hebel zu sich ziehen und mit kleinen Drehungen im
Uhrzeigersinn (bei Drehung im Uhrzeigersinn wird der Anzug gesteigert, gegen den Uhrzeigersinn gelockert) wird der richtige Anzug
der beiden Spannbacken bestimmt (Foto 10). Das Spannsystem mit den Spannhebeln gestattet eine gleichmäßige Verformung der
beiden der Kettenträgerbacken, weshalb die Kette immer genau im Mittelpunkt der Zwingendrehung positioniert wird. Dies ist von
grundlegender Bedeutung für ein perfektes Schleifen, und man hat die Gewissheit, dass sowohl die rechten wie auch die linken Zähne
exakt gleich lang sind.
- Wenn der Spannhebel im Uhrzeigersinn gedreht wird, wird die Kette innerhalb der beiden Spannbacken blockiert, was ein sicheres
und präzises Schleifen gestattet (Foto 11)
- Alle Zähne des gleichen Typs (rechts) schleifen bevor die Zwinge auf die entgegengesetzte Seite gedreht wird, um mit dem Schleifen
der linken Zähne (Foto 12) zu beginnen. Dabei darauf achten, die Stellschraube für den Kettenvorschub
nicht zu berühren (Foto 8 –
Punkt 1)
Nach dem Schleifen die Schleifmaschine ausschalten, das Netzkabel abtrennen und die Schleifmaschine von der Stange entfernen und
an einem sicheren Ort aufbewahren.
N.B. Wenn der Tiefenbegrenzer zu hoch bezogen auf den Zahn sein sollte (dies ist nach 2 bis 3 Schleifvorgängen der Fall) muss dieser
von Hand abgesenkt werden mit einer flachen Feile (Foto 13). ). Für den Höhenwert des Tiefenbegrenzers siehe die Kettentabelle am Ende
der Broschüre in Spalte M.
N.B.
- Während des Schleifens keine Kühlflüssigkeiten benutzen.
- Wenn der Schalter auf „1” geschaltet ist, kann die Nietmaschine nicht anlaufen. Falls er hingegen in der Position „0“ ist und die
Nietmaschine nicht stehen bleibt, das Speisekabel sofort vom Netz trennen.
- Bei Stößen und Schlägen an die Schleifscheibe während des Schleifens so vorgehen, wie im Absatz MONTAGE UND HINWEISE ZUR
SCHLEIFSCHEIBE beschrieben
BEI TECHNISCHEN PROBLEMEN:
- Die Maschine startet nicht:
- kontrollieren, dass der Netzstecker gut in der Netzsteckdose steckt
- kontrollieren, dass das Netzkabel der Maschine nicht beschädigt ist
- kontrollieren, dass die Netzsteckdose mit Spannung versorgt wird
- kontrollieren, dass keine ggf. vorhandenen Sicherungen in der Netzsteckdose durchgebrannt sind
- kontrollieren, dass der Schaltautomat Ihrer Elektroanlage nicht angesprochen hat
Wird nach diesen Kontrollen festgestellt, dass die Ursache für den nicht erfolgten Start an der Maschine liegt, muss diese von einem
zugelassenen Kundendienstzentrum überprüft werden.
- Der Anschluss der Maschine hat den Schaltautomaten ansprechen lassen:
- Wenden Sie sich an ein zugelassenes Kundendienstzentrum.
- Der Elektromotor der Maschine erwärmt sich zu stark:
- kontrollieren, dass die auf dem Kennschild angegebene Spannung mit der Netzspannung übereinstimmt
- die Arbeitspause nach maximal 15 Minuten einhalten
- kontrollieren, dass die Schleifscheibe während des Schleifens nicht klemmt
Sollte das Problem anhalten, wenden Sie sich bitte an ein zugelassenes Kundendienstzentrum.
- Die Drehrichtung der Schleifscheibe ist entgegengesetzt der auf der Maschine angegebenen Richtung:
- Wenden Sie sich an ein zugelassenes Kundendienstzentrum
- Die Maschine weist anomale Vibrationen auf:
- die korrekte Befestigung der Maschine an der Stange der Motorsäge oder der Elektrosäge kontrollieren
- kontrollieren, dass die Motorgruppe gut am Untergestell befestigt ist
- kontrollieren, dass die Schleifscheibe richtig auf der Zentriernabe montiert ist
Bei anhaltendem Problem wenden Sie sich bitte an ein zugelassenes Kundendienstzentrum.
INSTANDHALTUNG:
- Vor jeglicher Wartungs-, Schmierungs- oder Reinigungsarbeit immer den Netzstecker herausziehen.
- Die Schleifmaschine muss sauber gehalten werden, damit die Sicherheitshinweise und die Schilder gut lesbar sind. Die Reinigung muss
mit einem Lappen oder einem Schaber erfolgen
- Keine Druckluft benutzen, denn diese kann Reste von Metallstaub an solche Stellen bringen, die nicht mehr erreicht werden und
lebenswichtige Teile der Schleifmaschine beschädigen können.
DEMONTAGE:
Die Schleifmaschine ELEKTRISCHE MINIGRINDER 106550 SCHLEIFMASCHINE wurde mit bis zu 90% wiederverwertbaren
Materialien gebaut. Aus diesem Grund bei einer Außerbetriebnahme die Schleifmaschine nicht wegwerfen, sondern dem Händler
zurückgeben, der sie dann sachgerecht entsorgt.
GARANTIE:
- Die Garantiegültigkeit für dieses Produkt ist diejenige, die im Land des Verkaufs anerkannt wird. Die Garantieforderung ist nur dann
gültig, wenn sie mit einer Kopie des Kaufbelegs (Rechnung oder Kassenzettel) versehen ist. Für ggf. erforderliche Reparaturen der
Maschine muss diese frankiert an den Händler geschickt werden.
- Die Garantie verfällt wenn:
a) die Schleifmaschine manipuliert wurde;
b) die Schleifmaschine nicht laut den Angaben im vorliegenden Handbuch genutzt wurde;
c) auf der Maschine Teile, Ausrüstungen oder Schleifscheiben montiert sind, die nicht Original und/oder nicht zugelassen sind;
d) die Schleifmaschine an eine andere als die auf dem Maschinenkennschild angegebene Spannung angeschlossen wurde.
1190117_R05_DEF.indd 15 23/04/2010 15.08.10
- Der Schleifscheibesschutz korrekt stellen (Bild 6A - 6B), bei ihn drehen, so dass die Kerbe den Arm berührt (Bild 6C) und ihn mit der geeigneten
Schraube befestigen (Bild 6D).
(Bild 5)
(Bild 7 - Punkt 1)
iii
(Bild 7 - Punkt 2)
(Bild 8 - Punkt 1)
(Bild 7 - Punkt 3)
(Bild 8 - Punkt 2)
(Bild 9 - Punkt 1)
(Bild 10)
(Bild 11)
(Bild 12)
Bild 13
Schleifmaschine
.
Schleifmaschine
entfernen und
230 Volt
