durante um tempo adequado.
27 - Não exponha a máquina de afiar à chuva e/ou a condições de particular humidade e em áreas onde podem estar presentes crianças.
28 - Não utilize a máquina de afiar numa atmosfera explosiva ou inflamável.
29 - Caso seja necessário pôr a máquina fora de serviço, não a abandone no ambiente, mas entregue-a ao seu revendedor, que procederá
à sua correcta colocação.
30 - Dirija-se sempre ao seu revendedor para qualquer outro esclarecimento ou intervenção prioritária.
31 - Não puxe o cabo de alimentação para o desligar da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleo ou
bordos cortantes.
32 - Para evitar o risco de se cortar, mexa a corrente agarrando-a correctamente pela malha de ligação e não pela parte cortante do
dente
33 - Não ponha em marcha a máquina de afiar retendo a mó com as mãos.
34 - Não force o utensílio durante as fases de trabalho.
ATENÇÃO – INSTALAÇÃO DA MÁQUINA DE AFIAR
Coloque a máquina de afiar num local protegido da poeira e da humidade, bem iluminado, fora do alcance das crianças, afastado
de gases, líquidos ou materiais combustíveis ou explosivos e de modo a poder ligar a ficha de corrente numa tomada apropriada,
sem utilizar extensões perigosas.
- Fixe a máquina na bancada (foto 1) ou na parede (foto 2) com dois parafusos M8 e relativas porcas, não fornecidos. Para fixar a
máquina na bancada, posicione-a de modo correcto mediante os apropriados entalhes de referência.
- Para a montagem na parede (foto 2), utilize o apropriado suporte em esquadria (não fornecido), assegurando-se de que a máquina
não seja fixada à altura dos olhos do operador. Aconselha-se a montar a máquina a uma altura máxima de 120-130 cm do chão.
- Introduza o parafuso M6x25 fornecido, fazendo-o correr até ao fim do seu alojamento, no braço (foto 3)
- atarraxe o punho fornecido no parafuso M6x25, tendo o cuidado que o parafuso esteja ainda posicionado no fim do seu alojamento.
Caso contrário, não será possível montar a protecção da mó (foto 4)
- depois de instalar correctamente a máquina, pode proceder à montagem da mó.
MONTAGEM E ADVERTÊNCIAS SOBRE A MÓ:
- utilize a mó adequada ao tipo de corrente a afiar, consultando a tabela de correntes anexa no fundo do livrete (coluna I - L)
- antes do uso, certifique-se de que as mós fornecidas estejam em óptimas condições pendurando-as no furo central e batendo-as
levemente, com um objecto não metálico, lateralmente perto da periferia: elas devem emitir um som metálico. Pelo contrário, um som
surdo é sinal de rachas ou rupturas, portanto a mó tem de ser rejeitada.
- não introduza à força uma mó no cubo, nem modifique o diâmetro do furo de centragem, evitando utilizar mós que não se adaptem
perfeitamente
- para a montagem da mó, utilize exclusivamente cubo e aro limpos e não danificados
- certifique-se de que as dimensões dos diâmetros externos do cubo e do aro sejam idênticas (fig. 1)
- o cubo está montado estavelmente no eixo do motor eléctrico
- desatarraxe manualmente o aro, centre e monte correctamente a mó no cubo, e volte a atarraxar manualmente o aro (foto 5)
- tenha muito cuidado na montagem do aro, que deve estar virado com a roça do lado da mó (fig.2)
- uma mó instalada com um aro demasiado apertado poderia rachar-se ou desintegrar-se durante o funcionamento pondo em perigo o
operador. Para evitar este risco, aconselha-se a não o apertar excessivamente, até porque se trata de um aro realizado em material
termoplástico
- posicione correctamente a protecção da mó na armadura do motor, dentro do seu alojamento (foto 6) e fixe-a estavelmente em posição
na própria armadura (foto 6)
VERIFICAÇÃO DA MÓ:
- coloque-se ao lado da mó, ponha em marcha a máquina de afiar e assegure-se visualmente de que a mó não oscile nem lateralmente
nem transversalmente causando vibrações anómalas.
- se isso ocorrer, pare imediatamente a máquina e controle se a montagem da mó foi feita correctamente. Se necessário, substitua a
mó por outra genuína
- com a máquina parada, verifique o perfil da mó com o gabarito fornecido, de cor-de-laranja (fig.3 ponto C)
- se necessário, depois de vestir um par de óculos e de luvas, ponha em marcha a máquina de afiar e proceda a corrigir o perfil da
mó com o rectificar fornecido, trabalhando sempre com extremo cuidado, segurando com duas mãos e com uma presa segura e eficaz
o próprio rectificador. O contacto com a mó que gira a alta velocidade pode provocar queimaduras e abrasões
- ensaie sempre uma mó, logo depois de montada, à velocidade de funcionamento normal pelo menos durante um minuto antes de
proceder à amoladura, mantendo-se apartado e certificando-se de que ninguém se encontre na trajectória do seu plano de rotação.
N.B.: substitua as mós quando tiverem atingido um diâmetro mínimo de 80mm (3.14 inches) aproximadamente.

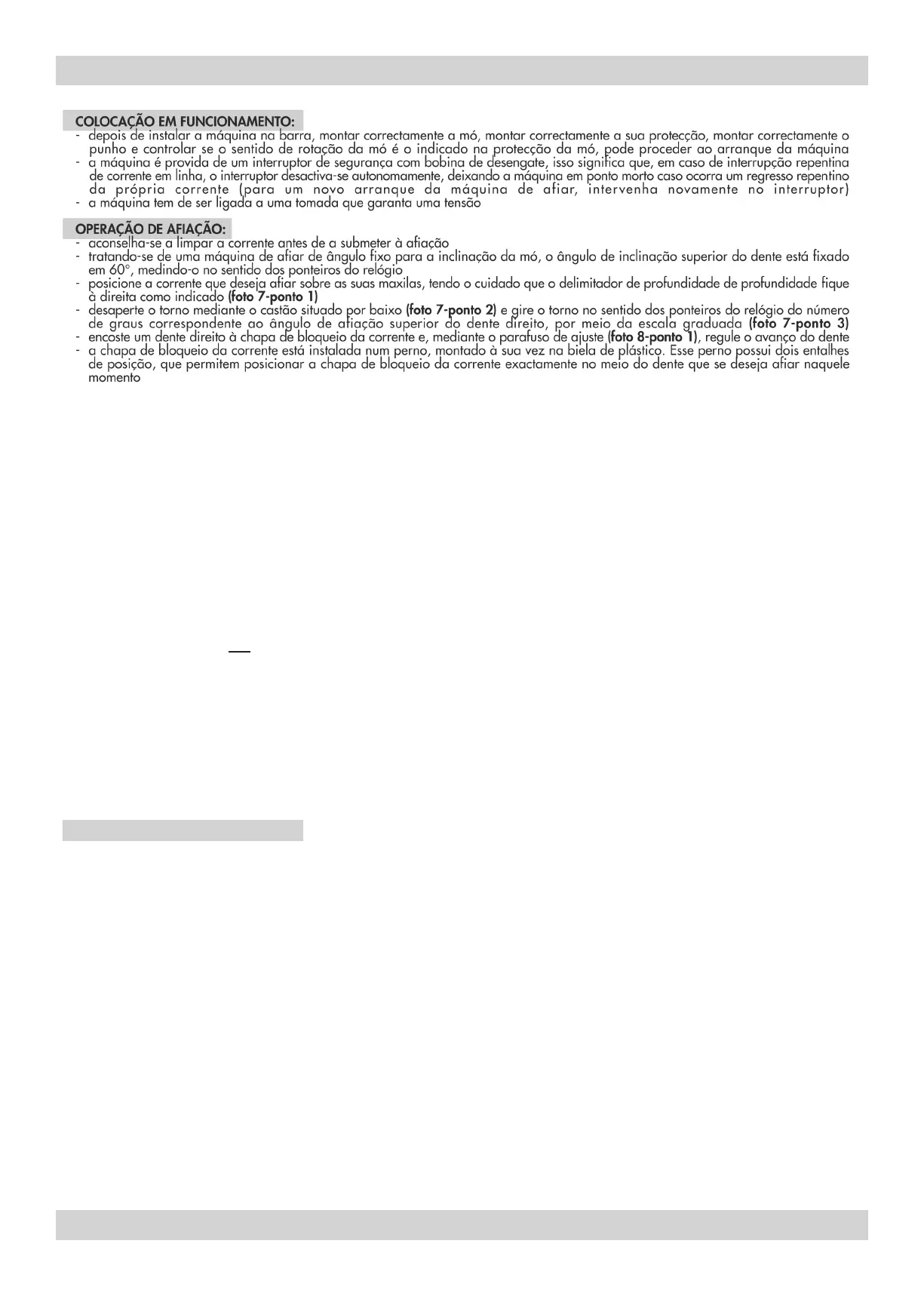

COLOCAÇÃO EM FUNCIONAMENTO:
- depois de instalar a máquina na barra, montar correctamente a mó, montar correctamente a sua protecção, montar correctamente o
punho e controlar se o sentido de rotação da mó é o indicado na protecção da mó, pode proceder ao arranque da máquina
- a máquina é provida de um interruptor de segurança com bobina de desengate, isso significa que, em caso de interrupção repentina
de corrente em linha, o interruptor desactiva-se autonomamente, deixando a máquina em ponto morto caso ocorra um regresso repentino
da própria corrente (para um novo arranque da máquina de afiar, intervenha novamente no interruptor)
- a máquina tem de ser ligada a uma tomada que garanta uma tensão 230Vac.
OPERAÇÃO DE AFIAÇÃO:
- aconselha-se a limpar a corrente antes de a submeter à afiação
- tratando-se de uma máquina de afiar de ângulo fixo para a inclinação da mó, o ângulo de inclinação superior do dente está fixado
em 60°, medindo-o no sentido dos ponteiros do relógio
- posicione a corrente que deseja afiar sobre as suas maxilas, tendo o cuidado que o delimitador de profundidade de profundidade fique
à direita como indicado (foto 7-ponto 1)
- desaperte o torno mediante o castão situado por baixo (foto 7-ponto 2) e gire o torno no sentido dos ponteiros do relógio do número
de graus correspondente ao ângulo de afiação superior do dente direito, por meio da escala graduada (foto 7-ponto 3)
- encoste um dente direito à chapa de bloqueio da corrente e, mediante o parafuso de ajuste (foto 8-ponto 1), regule o avanço do dente
- a chapa de bloqueio da corrente está instalada num perno, montado à sua vez na biela de plástico. Esse perno possui dois entalhes
de posição, que permitem posicionar a chapa de bloqueio da corrente exactamente no meio do dente que se deseja afiar naquele
momento
21
- com o motor desligado, abaixe o braço e com várias tentativas, mediante o parafuso de ajuste do avanço da corrente, aproxime o
dente da mó até roçá-la, iniciando sempre pelo dente mais desgastado , localizado com o gabarito fornecido (fig.3-pontoD)
- ponha em marcha a máquina de afiar e, sempre com o parafuso de ajuste do avanço do dente, determine a quantidade a remover
(foto 8 – ponto 2)
- determinada a quantidade a remover, bloqueie o parafuso de ajuste mediante o aro (foto 8-ponto 2)
- para não carregar excessivamente o motor e para não danificar os dentes da corrente, remova quantidades mínimas de material
e não se demore muito tempo no mesmo dente, porque há o risco de queimar o cortante
- regule a profundidade da afiação com o parafuso de ajuste situado no braço, tendo o cuidado de não estragar as malhas de ligação
(foto 9)
- determinada a profundidade de afiação, bloqueie o parafuso de ajuste mediante o aro (foto 9-ponto 1)
- regule a alavanca de aperto; pressione o botão vermelho e simultaneamente puxe para si a alavanca e com pequenas rotações no
sentido dos ponteiros do relógio (no sentido dos ponteiros do relógio aumenta-se o aperto, no sentido oposto reduz-se o aperto)
determine o aperto correcto das duas maxilas (foto 10). O sistema de aperto com a alavanca apropriada permite uma deformação
uniforme das duas maxilas de suporte da corrente, o que permite posicionar sempre a corrente exactamente no centro da rotação
do torno. Isso é um elemento fundamental para obter uma afiação perfeita, com a certeza de que os dentes quer direitos quer
esquerdos tenham todos o mesmo comprimento.
- Ao girar a alavanca de aperto no sentido dos ponteiros do relógio, a corrente fica presa no interior das duas maxilas, permitindo uma
afiação precisa e segura (foto 11).
- Afie todos os dentes do mesmo tipo (direitos) antes de girar o torno do lado oposto para iniciar a afiação dos dentes esquerdos (foto
12), tendo o cuidado de
não tocar no parafuso de ajuste do avanço da corrente (foto 8-ponto 1)
Uma vez completada a afiação, desligue a máquina de afiar, desligue o cabo da rede e remova a máquina da barra, colocando-a
com cuidado num lugar seguro.
N.B. Se o delimitador de profundidade da corrente for demasiado alto em relação ao dente (isso ocorre normalmente após 2 ou 3 afiações),
abaixe-o manualmente utilizando uma lima chata (foto 13). Para o valor da altura do delimitador, consulte a tabela de correntes anexa
no fundo do livrete, na coluna M.
N.B.
- durante a afiação não utilize líquidos refrigerantes.
- se, ao posicionar o interruptor em “1”, a máquina de afiar não arrancar; se, ao posicionar o interruptor em “0”, a máquina não
pára, desligue imediatamente o cabo de alimentação da rede.
- em caso de choques ou golpes acidentais à mó durante a afiação, comporte-se como indicado no parágrafo MONTAGEM E
ADVERTÊNCIAS SOBRE A MÓ
EM CASO DE PROBLEMAS TÉCNICOS:
- A máquina não arranca:
- verifique se a ficha está bem ligada à tomada de corrente
- assegure-se de que o cabo de alimentação da máquina não esteja danificado
- verifique se a tomada de corrente está sob tensão
- assegure-se de que não se tenham queimado fusíveis no interior da tomada
- certifique-se de que não tenha disparado o interruptor diferencial da sua instalação
Se, após estas operações, o não arranque for atribuível à máquina, mande-a controlar num centro de assistência autorizado.
- A ligação da máquina à rede faz disparar o interruptor diferencial:
- dirija-se a um centro de assistência autorizado.
- O motor eléctrico da máquina aquece excessivamente:
- verifique se a tensão indicada na plaqueta de dados técnicos corresponde à tensão de rede
- respeite o tempo máximo de 15 minutos de funcionamento sem interrupção
- assegure-se de que a mó não se bloqueie durante a afiação
Caso o problema persista dirija-se a um centro de assistência autorizado.
- O sentido de rotação da mó é oposto ao indicado na máquina:
- dirija-se a um centro de assistência autorizado
- A máquina tem vibrações anómalas:
- verifique se a máquina está fixada correctamente à bancada de trabalho
- verifique se o conjunto do motor está bem fixado ao conjunto da base
- verifique se a mó abrasiva está montada correctamente no seu cubo de centragem
Caso o problema persista, dirija-se a um centro de assistência autorizado.
MANUTENÇÃO:
- desligue sempre a ficha da tomada de corrente, antes de efectuar qualquer operação de manutenção, lubrificação ou limpeza
- a máquina de afiar tem de ser mantida limpa, a fim de tornar bem legíveis as instruções sobre a segurança e as plaquetas. A limpeza
tem de ser efectuada com um trapo o com um escovilhão
- não utilize ar comprimido, porque poderia levar os resíduos de poeira metálica a posições já não atingíveis, onde poderiam danificar
partes vitais da máquina de afiar.
DEMOLIÇÃO:
A MÁQUINA DE AFIAR ELÉCTRICA MINIGRINDER 106550 foi fabricada com materiais recicláveis até 90%, por conseguinte,
caso seja necessário pôr a máquina fora de serviço, não a abandone no ambiente mas entregue-a ao seu revendedor, que procederá à
sua justa colocação.
GARANTIA:
- a validade da garantia sobre o produto é a reconhecida pelo país de venda. O pedido de garantia só tem valor se acompanhado
por uma cópia do documento de adquirição (factura ou recibo de caixa). Para eventuais reparações, a máquina tem de ser enviada
ao revendedor pré-paga.
- A garantia decai se:
a) a máquina de afiar tiver sido manipulada;
b) a máquina de afiar não for utilizada do modo indicado no presente manual;
c) sobre a máquina estiverem montadas peças, ferramentas ou mós não genuínas e/ou não autorizadas;
d) a máquina tiver sido ligada a uma tensão diferente da indicada na plaqueta de dados técnicos da máquina.
¸
