33
26
22 - Gebruik de slijpmachine niet als snijmachine of om voorwerpen anders dan zaagkettingen te slijpen.
23 - Geef of leen de slijpmachine alleen uit aan bekwame personen, die ervaring hebben met de werking en het juiste gebruik van de
machine.
24 - Bewaar de slijpmachine altijd op een droge plaats en hoog boven de grond en buiten het bereik van kinderen.
25- Gevaar voor beschadiging door toevallige inwerkingstelling. Gebruik de machine niet in een gebied waar kinderen kunnen komen.
26 - De slijpmachine kan ononderbroken voor een maximumtijd van 15 minuten worden gebruikt, hierna moet u hem voldoende tijd laten
rusten.
27- Stel de slijpmachine niet bloot aan regen en/of bijzonder vochtig weer en in gebieden waar kinderen aanwezig kunnen zijn.
28 - Gebruik de machine niet in een ruimte met gevaar voor explosie of brand.
29 - Laat de slijpmachine, indien u haar buiten gebruik stelt, niet in het milieu achter, maar geef hem terug aan uw wederverkoper, die
voor de juiste afvalverwerking zal zorgen.
30 - Raadpleeg altijd uw wederverkoper voor eventuele inlichtingen of belangrijke ingrepen.
31 - Trek nooit aan de voedingskabel om de stekker uit het stopcontact te verwijderen. Houd de kabel uit de buurt van warmtebronnen,
olie of scherpe randen.
32 - Verplaats, om gevaar voor snijdwonden te vermijden, de ketting door hem juist bij de verbindingsschakel en niet bij het scherpe
tandgedeelte vast te pakken.
33 - Start de slijpmachine nooit terwijl u de slijpsteen met de handen tegenhoudt.
34 - Forceer nooit het gereedschap tijdens de bewerking.
ATTENTIE – INSTALLATIE SLIJPMACHINE
plaats de slijpmachine in een tegen vocht en stof beschermde, goed verlichte ruimte, buiten het bereik van kinderen, ver van gas,
vloeistoffen of brandbare of explosieve materialen en zodanig dat u de stekker in een goed geaard stopcontact kunt steken, zonder
het gebruik van gevaarlijke verlengsnoeren.
- bevestig de slijpmachine op de werkbank (foto 1 ) of aan de muur (foto 2) met behulp van twee, niet geleverde M8-bouten. Voor de
bevestiging van de slijpmachine op de werkbank, moet u haar door middel van de speciale inkepingen juist plaatsen.
- Maak voor de muur- of wandbevestiging (foto 2) gebruik van het speciale steunplaatje (niet bij levering inbegrepen) en verzeker u ervan
dat de machine niet ter hoogte van de ogen van de bediener wordt bevestigd. Wij raden u aan de montage op een hoogte van ongeveer
120-130cm vanaf het vloervlak uit te voeren.
- voeg de twee geleverde M6x25 schroef, waarbij u er goed oplet dat u haar tot het einde van zijn zitting in de motorkast schuif (foto 3).
- Schroef de geleverde handgreep op de M6x25 schroef, waarbij u er goed oplet dat u de schroef nog steeds tot het einde van zijn zitting
is geplaatst. Anders kunt u de slijpsteenbescherming niet monteren (foto 4).
- nadat u de slijpmachine juist heeft geïnstalleerd, kunt u met de montage van de slijpsteen beginnen.
MONTAGE EN WAARSCHUWINGEN WAT BETREFT DE SLIJPSTEEN:
- gebruik een voor het te slijpen kettingtype geschikte slijpsteen. Raadpleeg hiervoor de aan het einde van de handleiding bijgesloten
kettingtabel (kolom I - L)
- verzeker u er voor het gebruik van de geleverde slijpstenen, dat zij perfect in orde zijn. Als u de slijpsteen aan het middengat ophangt
en met een niet metalen voorwerp zijdelings, dicht bij de rand, er licht op slaat, moet hij een metalen geluid maken. Een doffe klank
duidt op scheuren of breuken, dit betekent dat u de slijpsteen moet afkeuren.
- U mag bij het plaatsen van een slijpsteen op de naaf niets forceren noch de diameter van het centreergat wijzig . Dit is om te voorkomen
dat u slijpstenen gebruikt die niet goed passen
- gebruik voor de montage van de slijpsteen uitsluitend een schone, onbeschadigde naaf en ringmoer
- verzeker u ervan dat de afmetingen van de uitwendige diameters zowel van de naaf als van de ringmoer volkomen gelijk zijn (fig. 1)
- de naaf is vast op de as van de elektromotor gemonteerd
- schroef de ringmoer met de hand los, centreer de slijpsteen juist op de naaf, schroef de ringmoer hierna opnieuw met de hand vast (foto 5).
- let bijzonder goed op bij de montage van de ringmoer die met de uitlaat naar de kant van de slijpsteen (fig. 2) moet zijn gericht
- een met een te strak aangehaalde ringmoer geïnstalleerde slijpsteen kan tijdens de werking breken of uit elkaar vallen en een gevaar
voor de bediener vormen. Haal om dit risico te vermijden niet te strak aan, aangezien het om een thermoplastring gaat
- plaats de slijpsteenbescherming op de motorkast in zijn zitting (foto 6) en bevestig hem stevig in de op de motorkast voorziene stand
(foto n. 6)

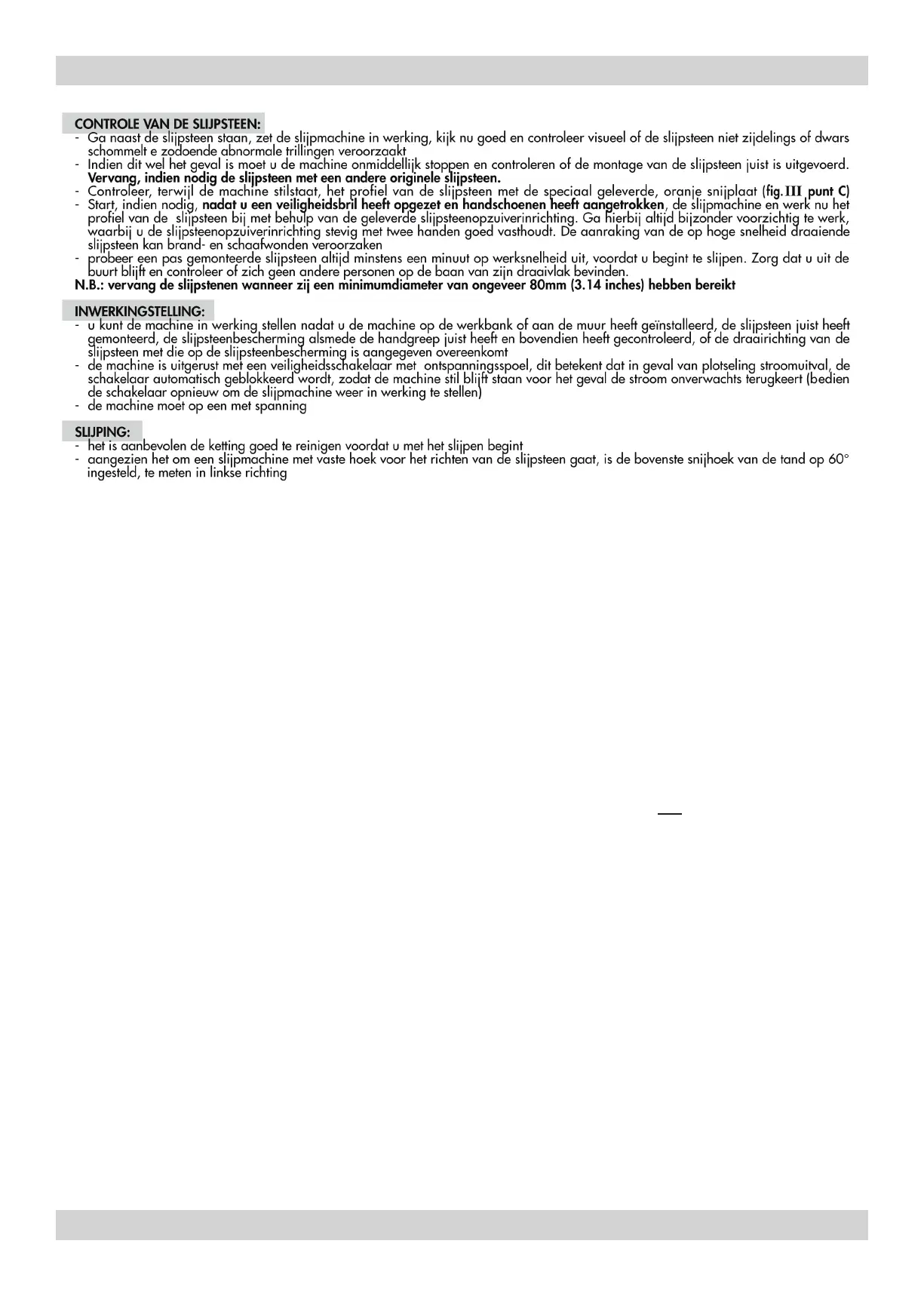

CONTROLE VAN DE SLIJPSTEEN:
- Ga naast de slijpsteen staan, zet de slijpmachine in werking, kijk nu goed en controleer visueel of de slijpsteen niet zijdelings of dwars
schommelt e zodoende abnormale trillingen veroorzaakt
- Indien dit wel het geval is moet u de machine onmiddellijk stoppen en controleren of de montage van de slijpsteen juist is uitgevoerd.
Vervang, indien nodig de slijpsteen met een andere originele slijpsteen.
- Controleer, terwijl de machine stilstaat, het profiel van de slijpsteen met de speciaal geleverde, oranje snijplaat (fig. 3 punt C)
- Start, indien nodig, nadat u een veiligheidsbril heeft opgezet en handschoenen heeft aangetrokken, de slijpmachine en werk nu het
profiel van de slijpsteen bij met behulp van de geleverde slijpsteenopzuiverinrichting. Ga hierbij altijd bijzonder voorzichtig te werk,
waarbij u de slijpsteenopzuiverinrichting stevig met twee handen goed vasthoudt. De aanraking van de op hoge snelheid draaiende
slijpsteen kan brand- en schaafwonden veroorzaken
- probeer een pas gemonteerde slijpsteen altijd minstens een minuut op werksnelheid uit, voordat u begint te slijpen. Zorg dat u uit de
buurt blijft en controleer of zich geen andere personen op de baan van zijn draaivlak bevinden.
N.B.: vervang de slijpstenen wanneer zij een minimumdiameter van ongeveer 80mm (3.14 inches) hebben bereikt
INWERKINGSTELLING:
- u kunt de machine in werking stellen nadat u de machine op de werkbank of aan de muur heeft geïnstalleerd, de slijpsteen juist heeft
gemonteerd, de slijpsteenbescherming alsmede de handgreep juist heeft en bovendien heeft gecontroleerd, of de draairichting van de
slijpsteen met die op de slijpsteenbescherming is aangegeven overeenkomt
- de machine is uitgerust met een veiligheidsschakelaar met ontspanningsspoel, dit betekent dat in geval van plotseling stroomuitval, de
schakelaar automatisch geblokkeerd wordt, zodat de machine stil blijft staan voor het geval de stroom onverwachts terugkeert (bedien
de schakelaar opnieuw om de slijpmachine weer in werking te stellen)
- de machine moet op een met spanning 230Vac.
SLIJPING:
- het is aanbevolen de ketting goed te reinigen voordat u met het slijpen begint
- aangezien het om een slijpmachine met vaste hoek voor het richten van de slijpsteen gaat, is de bovenste snijhoek van de tand op 60°
ingesteld, te meten in linkse richting
27
- plaats de te slijpen ketting op de twee klauwen, waarbij u erop let dat de dieptebegrenzer zich zoals aangegeven aan de rechterkant
bevindt (foto 7-punt 1)
- zet de klem wat losser met behulp van de zich hieronder bevindende knop (foto 7 –punt 2) en draai de klem naar rechts van de graad,
die met de bovenste slijphoek van de rechterkant overeenkomt. Gebruik hierbij een verdeelschaal (foto 7 – punt 3)
- breng een rechtertand tegen de kettingaanslag en stel met behulp van de instelschroef (foto 8 - punto 1) de tandverplaatsing in
- de kettingaanslag is op een in geïnstalleerd, die op de volata op de plastiek biella is gemonteerd. Deze pen heeft twee standinkepingen,
waarmee u de kettingaanslag nauwkeuring in het midden van de tand die u op dat moment wilt slijpen, kunt plaatsen
- zet de arm met afgezette motor omlaag en breng met verschillende pogingen, met behulp van de instelschroef voor kettingverplaatsing,
de tand dichtbij de slijpsteen, totdat hij hem raakt, waarbij u altijd begint vanaf de meest gesleten tand, die u met behulp van de snijplaat
kunt opsporen (fig.3 punto D)
- start de slijpmachine en bepaal, steeds met behulp van de instelschroef kettingverplaatsing de te verwijdern hoeveelheid
- zet, na de vaststelling van de te verwijderen hoeveelheid, de instelschroef door middel van de brogring vast (foto 8 – punto 2)
- verwijder, om de motor niet te zwaar te belasten en de tanden van de ketting niet te beschadigen, heel kleine hoeveelheden materiaal
en blijf niet te lang op dezelfde tand slijpen, anders loopt u het risico dat de snijkant verbrandt.
- bepaal de slijpdiepte met behulp van de speciale instelschroef, die zich op de arm bevindt, waarbij u erop let dat u niet de verbindingsschakels
raakt (foto 9)
- vergrendel de instelschroef, nadat u de slijpdiepte bepaald heeft, met behulp van de borgring (foto 9 – punto 1)
- stel de klauwklemhefboom in; druk de rode knop in en trek tegelijktijdig de hefboom met kleine draaiingen naar rechts, naar u
toe (naar rechts verhoogt u de aanhaling, naar links maakt u hem losser), zodoende bepaalt u de juiste aanhaling van de twee
klemmen (foto 10). Met behulp van het aanhaalsysteem met klauwklemhefboom verkrijgt u een gelijkmatige vervorming van de twee
kettingsteunklemmen, waardoor de ketting altijd precies in het midden van de draaiing van de klem bevindt. Dit is absoluut vereist
om goed te kunnen slijpen en de zekerheid te hebben, dat zowel de rechter- als de linkertanden op gelijke lengte zijn.
- Indien u de klauwklemhefboom naar rechts draait, wordt de ketting binnen de twee klemmen vastgezet, waardoor een nauwkeuringe
en veilige slijping verzekert is (foto 11)
- Slijp alle gelijksoortige (rechtse) tanden voordat u de klem naar de tegenovergestelde zijde draait om met de slijping van de linkertanden
te beginnen (foto 12) waarbij u erop let dat u de instelschroef ketting verplaatsing
niet raakt (foto 8 – punt 1)
Als u klaar bent met het slijpen moet u de slijpmachine afzetten, het snoer uit het stopcontact verwijderen en de slijpmachine verwijderen
en haar zorgvuldig op een veilige plaats, buiten het bereik van kinderen opbergen.
N.B. Indien de dieptebegrenzer van de ketting te hoog is ten opzichte van de tand (dit gebeurt gewoonlijk na 2 of 3 keer slijpen), moet u
hem handmatig met behulp van een platte vijl (foto 13) lager zetten. Voor het bepalen van de juiste hoogte van de dieptebegrenzer moet
u de aan het einde van de handleiding bijgesloten kettingtabel in de kolom M raadplegen.
N.B.
- gebruik tijdens het slijpen geen koelvloeistoffen
- haal onmiddellijk de stekker uit het stopcontact als de slijpmachine niet start wanneer u de schakelaar op “1” zet, of niet stopt
wanneer u de schakelaar op “0” zet
- in geval van slagen of toevallig stoten tegen de slijpsteen tijdens het slijpen, moet u te werk gaan zoals aangegeven in de paragraaf
MONTAGE EN WAARSCHUWING VOOR DE SLIJPSTEEN
IN GEVAL VAN STORINGEN:
- De machine start niet:
- controleer of de stekker goed op het stopcontact is aangesloten
- controleer of de voedingskabel van de machine niet beschadigd is
- controleer of het stopcontact onder stroom staat
- controleer of er eventueel geen zekeringen binnen het stopcontact doorgebrand zijn
- controleer of de veiligheidsschakelaar op uw elektrische installatie niet onklaar is
Indien na deze handelingen het niet starten aan de machine is te wijten, moet u hem door een bevoegde klantenservice laten controleren.
- De aansluiting van de machine op het stroomnet, stelt de veiligheidsschakelaar inwerking:
- raadpleeg een bevoegde klantenservice.
- De elektromotor van de machine wordt te heet:
- controleer of de op het kenplaatje technische gegevens vermelde spanning met de stroomspanning overeenkomt
- neem de maximumtijd van 15 min. ononderbroken werking in acht
- controleer of de slijpsteen tijdens het slijpen niet vastloopt
Raadpleeg, indien de storing aanhoudt, een bevoegde klantenservice.
- De draairichting van de slijpsteen is tegenovergesteld aan de op de machine aangegeven richting:
- raadpleeg een bevoegde klantenservice
- De machine vertoont abnormale trillingen:
- controleer de juiste bevestiging van de machine op de stang van de kettingzaag of elektrische zaag
- controleer of het motorblok juist op het onderstel is bevestigd
- controleer de juiste montage van de schuurslijpsteen op zijn centreernaaf
Raadpleeg, indien de storing aanhoudt, een bevoegde klantenservice.
ONDERHOUD:
- haal altijd de stekker uit het stopcontact voordat u enige onderhoud- reiniging- of smeerhandeling uitvoert
- de slijpmachine moet altijd goed schoon zijn, om de veiligheidsvoorschriften en de kenplaatjes goed leesbaar te houden. U moet voor
de reiniging een doek of een borsteltje gebruiken
- u mag geen perslucht gebruiken want dit kan metaalstofresten in onbereikbare hoeken verplaatsen en zodoende vitale onderdelen van
de slijpmachine beschadigen.
ONTMANTELING:
De slijpmachine ELEKTRISCHE MINIGRINDER 106550 SLIJPMACHINE is voor 90% vervaardigd uit hergebruikbare materialen.
U mag daarom, indien u de slijpmachine buiten werking moet stellen, de machine niet in het milieu achterlaten, maar moet hem naar uw
wederverkoper terugbrengen, die voor de juiste afvalverwerking zal zorgen.
GARANTIE:
- de garantie op het product is geldig overeenkomstig hetgeen in het land van verkoop erkend is. De aanspraak op garantie is alleen
geldig indien vergezeld van een kopie van het aankoopdocument (rekening of kassabon). Voor eventuele reparatiewerkzaamheden
moet u de machine porto franco aan de wederverkoper sturen.
- De garantie is ongeldig indien:
a) er met de slijpmachine is geknoeid;
b) de slijpmachine niet zoals voorgeschreven in deze handleiding is gebruikt;
c) op de machine geen originele en/of niet goedgekeurde onderdelen, gereedschap of slijpstenen zijn gemonteerd;
d) de slijpmachine op een stroomnet op een andere spanning dan die op het kenplaatje met de technische gegevens van de machine
vermeld, is, is aangesloten.
1190117_R05_DEF.indd 27 23/04/2010 15.08.16
