30 - Henvend deg alltid til forhandleren for en hvilken som helst annen opplysning eller viktig inngrep.
31 - Ikke rykk i strømledningen for å koble den fra strømuttaket på nettet. Hold ledningen langt fra varmekilder, olje og skarpe kanter.
32 - Flytt kjedet ved å gripe tak i det korrekt i forbindelsesmasken og ikke i den skarpe delen på tannen for å unngå risikoen for å skjære
deg.
33 - Ikke start sliperen ved å holde slipeskiven med hånden.
34 - Ikke bruk makt på verktøyet under arbeidsfasen.
ADVARSEL – INSTALLERING AV SLIPER
- sett sliperen på et sted, beskyttet mot støv og fuktighet, godt opplyst, utenfor rekkevidde for barn, langt fra gass, væsker eller
forbrenningsmateriale eller eksplosivt materiale sånn at du kan sette støpselet i en passende strømkontakt utstyrt med jordledning uten
å bruke farlige skjøteledninger.
- fest sliperen på benken (foto 1) eller til veggen (foto 2) med to bolter M8, følger ikke med. For å feste sliperen på benken må den stilles
korrekt ved å ta de spesielle hakkene som referering.
- Ved montering til mur eller vegg (foto 2), må man ha en spesiell vinkelstøtte (følger ikke med) og forsikre seg om at ikke sliperen festes
på høyde med øynene til operatøren. Det anbefales montering på en høyde på maksimum ca. 120-130 cm fra marken.
- sett inn skruen M6x25 som følger med, ved å la den gli helt inn så langt det går til den er fullstendig på plass på armen (foto 3)
- skru fast håndtaket som følger med på skruen M6x25, ved å passe på at skruen ennå sitter helt inne på plass. I motsatt tilfelle kan man
ikke montere på slipeskivebeskyttelsen. (foto 4)
- etter å ha installert sliperen korrekt, kan man fortsette med montering av slipeskiven
MONTERING OG OPPLYSNINGER OM SLIPESKIVEN:
- bruk passende slipeskive til type kjede som skal slipes ved å konsultere den vedlagte tabellen på slutten av håndboken (kolonne I – L)
- forsikre seg om at slipeskivene som følger med er i perfekt stand før bruk, ved å henge dem opp gjennom hullet i midten og banke
lett med en gjenstand som ikke er metallisk nær ytterkanten på slipeskiven, de må gi ifra seg en metallisk lyd. En dov lyd betyr at det
finnes sprekker eller brudd og slipeskiven må derfor kastes.
- ikke sett inn en slipeskive på navet med makt eller modifiser diameteren på hullet for sentrering, ved å unngå å bruke slipeskiver som
ikke passer perfekt.
- bruk kun rene nav og låseringer med gjenger som ikke er skadde for montering av slipeskiven.
- forsikre seg om at dimensjonene på de utvendige diameterne både på nav og låseringeringer er de samme (fig. 1)
- navet er montert fast på på den elektriske motorakselen
- skru av låseringen med gjenger manuelt, sentrer og monter slipeskiven korrekt på navet og skru på låseringen igjen manuelt (foto 5)
- vær meget forsiktig med monteringen av låseringen med gjenger som må settes med skåret på siden av slipeskiven (fig. 2)
- en slipeskive som er montert med altfor tilskrudd låsering kan sprekke og disintegreres under drift og sette operatørens liv i fare. For å
unngå denne risikoen råder man til ikke å skru den fast for hardt, siden det dessuten dreier seg om en ring av termoplastisk materiale.
- sett slipeskivebeskyttelsen korrekt på motorlegemet på plass innvendig (foto 6) og sett den i fast posisjon på selve legemet (foto 6).
VERIFISERING AV SLIPESKIVEN:
- still deg på siden av slipeskiven, sett sliperen i funksjon og kontroller visuelt at ikke slipeskiven oscillerer hverken sidelengs eller på tvers
og forårsaker uregelmessige vibrasjoner
- stopp maskinen umiddelbart hvis dette skulle hende, og kontroller at monteringen av slipeskiven er utført korrekt. Skift slipeskiven med
en annen original hvis nødvendig
- kontroller profilen på slipeskiven med den spesielle skabelonen i oransje farge som følger med (fig. 3 punkt C) med stoppet maskin
- sett i gang sliperen og slip slipeskivens profil med slipeverktøyet som følger med hvis nøvendig, etter å satt på vernebriller og hansker,
arbeid alltid med største forsiktighet, ved å ta et sikkert og fast grep med to hender i selve slipeverktøyet. Kontakten med slipeskiven
som roterer med høy hastighet kan forårsake forbrenninger og avskrapinger.
- prøv alltid en slipeskive som nettopp er blitt montert med arbeidshastighet i minst ett minutt før du begynner med sliping ved å holde
deg på avstand og kontrollere at andre personer ikke befinner seg i dens roteringsbane.
N.B.: skift ut slipeskivene når de har en minimum diameter på ca. 80 mm (3,14 inches).

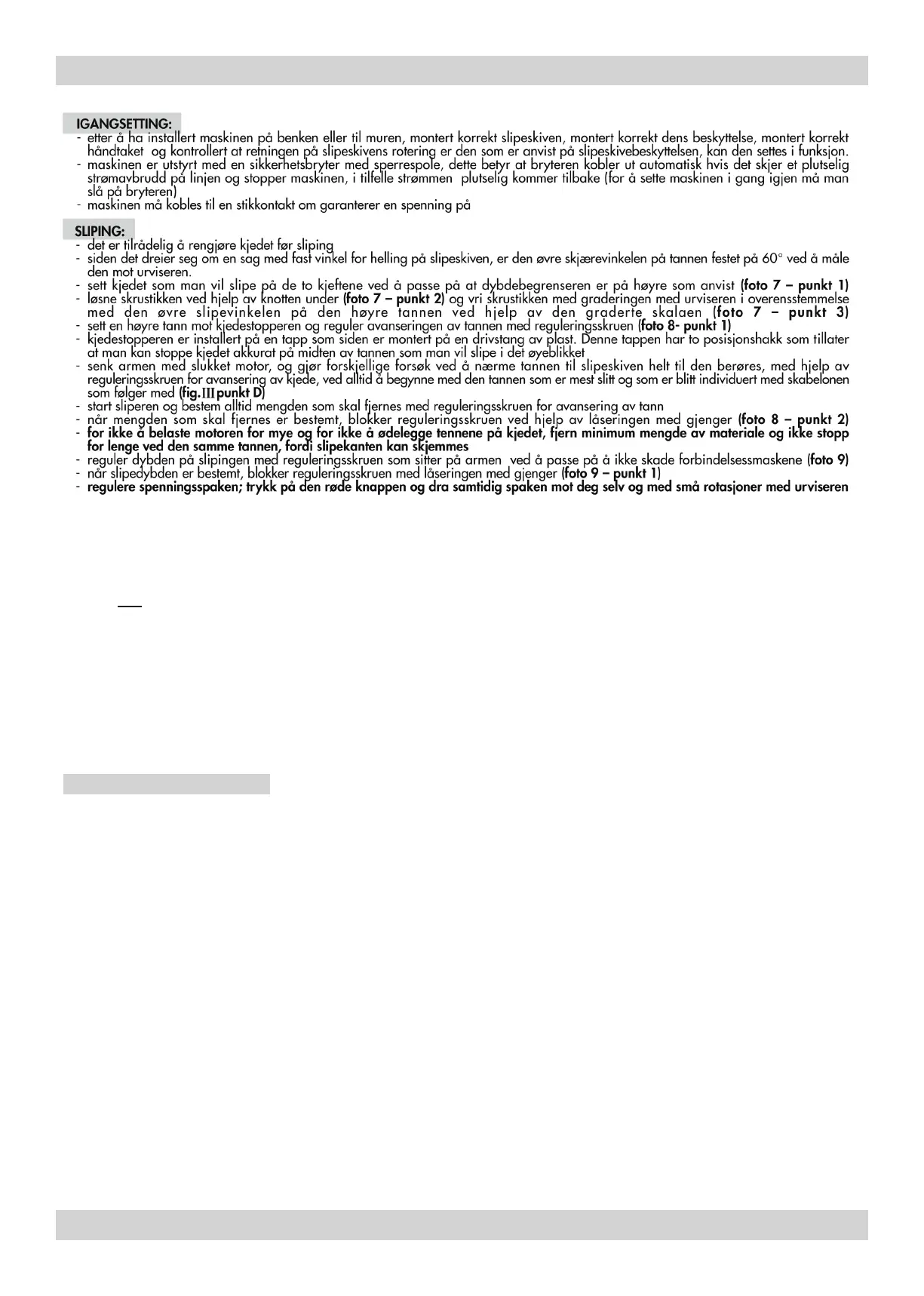

IGANGSETTING:
- etter å ha installert maskinen på benken eller til muren, montert korrekt slipeskiven, montert korrekt dens beskyttelse, montert korrekt
håndtaket og kontrollert at retningen på slipeskivens rotering er den som er anvist på slipeskivebeskyttelsen, kan den settes i funksjon.
- maskinen er utstyrt med en sikkerhetsbryter med sperrespole, dette betyr at bryteren kobler ut automatisk hvis det skjer et plutselig
strømavbrudd på linjen og stopper maskinen, i tilfelle strømmen plutselig kommer tilbake (for å sette maskinen i gang igjen må man
slå på bryteren)
- maskinen må kobles til en stikkontakt om garanterer en spenning på 230Vac.
SLIPING:
- det er tilrådelig å rengjøre kjedet før sliping
- siden det dreier seg om en sag med fast vinkel for helling på slipeskiven, er den øvre skjærevinkelen på tannen festet på 60° ved å måle
den mot urviseren.
- sett kjedet som man vil slipe på de to kjeftene ved å passe på at dybdebegrenseren er på høyre som anvist (foto 7 – punkt 1)
- løsne skrustikken ved hjelp av knotten under (foto 7 – punkt 2) og vri skrustikken med graderingen med urviseren i overensstemmelse
med den øvre slipevinkelen på den høyre tannen ved hjelp av den graderte skalaen (foto 7 – punkt 3)
- sett en høyre tann mot kjedestopperen og reguler avanseringen av tannen med reguleringsskruen (foto 8- punkt 1)
- kjedestopperen er installert på en tapp som siden er montert på en drivstang av plast. Denne tappen har to posisjonshakk som tillater
at man kan stoppe kjedet akkurat på midten av tannen som man vil slipe i det øyeblikket
- senk armen med slukket motor, og gjør forskjellige forsøk ved å nærme tannen til slipeskiven helt til den berøres, med hjelp av
reguleringsskruen for avansering av kjede, ved alltid å begynne med den tannen som er mest slitt og som er blitt individuert med skabelonen
som følger med (fig. 3 punkt D)
- start sliperen og bestem alltid mengden som skal fjernes med reguleringsskruen for avansering av tann
- når mengden som skal fjernes er bestemt, blokker reguleringsskruen ved hjelp av låseringen med gjenger (foto 8 – punkt 2)
- for ikke å belaste motoren for mye og for ikke å ødelegge tennene på kjedet, fjern minimum mengde av materiale og ikke stopp
for lenge ved den samme tannen, fordi slipekanten kan skjemmes
- reguler dybden på slipingen med reguleringsskruen som sitter på armen ved å passe på å ikke skade forbindelsessmaskene (foto 9)
- når slipedybden er bestemt, blokker reguleringsskruen med låseringen med gjenger (foto 9 – punkt 1)
- regulere spenningsspaken; trykk på den røde knappen og dra samtidig spaken mot deg selv og med små rotasjoner med urviseren
33
(med urviseren øker fastspenningen, mot urviseren minsker fastspenningen), bestemmer man riktig fastspenning av de to kjeftene
(foto 10). Systemet for fastspenning med spenningsspak tillater en uniform spenning av de to kjeftene som støtter kjedet, dette tillater
oss alltid å ha kjedet stilt nøyaktig på midten av roteringen på skrustikken. Fundamentalt for en perfekt sliping, med sikkerhet om
at både de høyre og de venstre tennene er akkurat like lange.
- ved å rotere spenningsspaken med urviseren blokkeres kjedet automatisk innvendig i de to kjeftene ved å tillate en nøyaktig og sikker
sliping (foto 11)
- slip alle tennene av samme type (høyre) før skrustikken dreies til den motsatte siden for å slipe de venstre tennene (foto 12) ved å passe
på å
ikke røre reguleringsskruen for avansering av kjede (foto 8 – punkt 1)
Når slipingen er slutt, slukk sliperen, koble ledningen fra nettet og flytt sliperen ved å passe på å sette den på et et sikkert sted utenfor
rekkevidde for barn.
N.B. Hvis dybdebegrenseren på kjedet skulle vise seg å være for høy i forhold til tannen (dette hender som regel etter 2 eller 3 slipinger),
må den minskes manuelt ved å bruke en flat fil
(foto 13). For verdi av høyde på dybdebegrenseren må man konsultere kjedetabellen kolonne M som er vedlagt på slutten av håndboken.
N.B.
- ikke bruk kjølevæsker under sliping
- kople umiddelbart ledningen fra strømnettet hvis ikke sliperen starter når du setter bryteren på "1" eller hvis sliperen ikke stopper
når den er satt på "0"
- i tilfelle tilfeldige støter eller slag mot slipeskiven under sliping, følg henvisningene i paragraf MONTERING OG OPPLYSNINGER OM
SLIPESKIVEN
I TILFELLE TEKNISKE PROBLEMER:
- Maskinen starter ikke:
- kontroller at støpselet sitter ordentlig i stikkontakten
- kontroller at strømledningen til maskinen ikke er skadet
- kontroller at det finnes spenning i stikkontakten
- kontroller at ikke eventuelle sikringer i stikkontakten er gått
- kontroller at ikke sikkerhetsbryteren på anlegget har koblet ut
La den kontrolleres av et autorisert assistansesenter hvis uteblitt start beror på maskinen etter disse operasjonene.
- Sikkerhetsbryteren kobler ut maskinen når den kobles til nettet:
- henvend deg til autorisert assistansesenter.
- Den elektriske motoren på maskinen er altfor varm:
- kontroller at spenningen som står på skiltet for tekniske dataer tilsvarer spenningen på nettet
- respekter maksimum slipetid på 15 min. uavbrutt
- kontroller at ikke slipeskiven blokkerer seg under sliping
Henvend deg til autorisert assistansesenter i tilfelle problemet vedvarer.
- Slipeskiven roterer i motsatt retning til den som er anvist på maskinen:
- henvend deg til autorisert assistansesenter
- Maskinen vibrerer unormalt:
- kontroller om maskinen er korrekt festet til arbeidsbenken
- kontroller at motorgruppen er korrekt festet til basisgruppen
- kontroller om monteringen av slipeskiven er korrekt sentrert på navet
Henvend deg til autorisert assistansesenter i tilfelle problemet vedvarer.
VEDLIKEHOLD:
- kople alltid støpselet fra stikk-kontakten før det utføres enhver vedlikeholdsoperasjon, smøring eller rengjøring
- sliperen må holdes ren, for at sikkerhetsinstruksjonene og skiltene skal være lett leselige. Rengjøringen må gjøres med en klut eller med
en liten pussestokk.
- ikke bruk trykkluft, siden denne kan medføre at rester av metallstøv legger seg på steder som ikke mer kan nås og dermed skade vitale
deler på maskinen.
DEMOLISJON:
Sliperen ELEKTRISK MINIGRINDER 106550 SLIPER er blitt konstruert med 90% gjenvinnbart materiale, med den konsekvens at i
tilfelle sliperen må settes ut av funksjon, ikke forlat den ute i naturen men gi den til din forhandler som vil plassere den riktig.
GARANTI:
- gyldigheten av garantien på produktet er den som er bestemt i landet hvor det selges. Garantien er gyldig bare hvis det følger
med bevis på kjøp (faktura eller kassalapp). For eventuelle reparasjoner, må maskinen sendes fraktfritt til forhandleren.
- Garantien forfaller hvis:
a) det er klusset med sliperen;
b) sliperen ikke er brukt på den måten som er indikert i denne manualen;
c) det er blitt montert deler, tilbehør eller slipeskiver på maskinen som ikke er originale og/eller godkjent.
d) sliperen er tilkoblet spenning som er forskjellig fra den som er er anvist på maskinskiltet med tekniske dataer.
