28 - Anvend aldrig slibemaskinen i eksplosive eller brandfarlige omgivelser.
29 - Hvis der opstår behov for at tage slibemaskinen ud af drift, må den ikke efterlades i omgivelserne, men skal indleveres til forhandleren,
der vil sørge for korrekt skrotning.
30 - Henvend Dem altid til forhandleren for enhver forklaring eller vigtigt indgreb.
31 - Træk aldrig i forsyningskablet for at trække det ud fra netstikkontakten. Hold kablet væk fra varmekilder, olie og skarpe kanter.
32 - For at undgå risiko for at skære sig, skal man flytte kæden ved at tage korrekt fat i forbindelsesleddet og aldrig i den skærende del
af tanden
33 - Start aldrig slibemaskinen mens slibeskiven holdes fast med hænderne.
34 - Pas på ikke at belaste værktøjet under arbejdet.
PAS PÅ – INSTALLERING AF SLIBEMASKINEN
- placer slibemaskinen i et område beskyttet mod støv og fugtighed, samt med god belysning, udenfor børns rækkevidde, langt fra
brændbare eller eksplosive gasser, væsker eller materialer, således at strømstikket kan indsættes i en egnet stikkontakt uden farlige
forlængerledninger.
- fastgør slibemaskinen til arbejdsbordet (foto 1) eller til muren (foto 2) ved hjælp af to bolte M8, der ikke leveres. Ved fastgøring af
slibemaskinen til arbejdsbordet, skal den placeres korrekt i overensstemmelse med de specielle referencemærker.
- Ved montering på en mur eller en væg (foto 2) skal man benytte den specielle afrettede støtte (leveres ikke), og sørge for at maskinen
ikke fastgøres i brugerens øjenhøjde. Det anbefales at monteringen udføres i en max. højde på cirka 120-130 cm fra gulvoverfladen.
- indsæt den medfølgende skrue M6x25 ved at lade den glide ind i lejet på armen (foto 3)
- drej det medfølgende greb på skruen M6x25; vær opmærksom på at skruen stadig skal være placeret i enden af lejet. I modsat tilfælde
vil det ikke være muligt at montere slibeskivebeskyttelsen. (foto 4)
- efter korrekt installering af slibemaskinen, kan man montere slibeskiven.
MONTERING OG ADVARSLER VEDRØRENDE SLIBESKIVEN:
- anvend altid en egnet slibeskive til den kædetype, der skal slibes, ved at læse den vedlagte kædetabel i slutningen af vejledningen
(kolonne I –L)
- inden brug skal man sørge for, at den monterede slibeskive er i perfekt stand; når slibeskiven hænges i midterhullet og stødes let med
en genstand der ikke er af metal, helst i nærheden af den yderste omkreds, skal skiven afgive en metallyd. Hvis den afgiver en dump
lyd, betyder det at der findes revner eller brud, og slibeskiven skal således udskiftes.
- indsæt aldrig en slibeskive på navet med kraft, og foretag aldrig ændringer i centreringshullets diameter; undgå at anvende slibeskiver
der ikke passer perfekt.
- ved montering af slibeskiven skal man sørge for, at navet og ringen er rene og ubeskadigede.
- sørg for at dimensionerne på de eksterne diametre for både navet og ringen er identiske (fig. 1)
- navet er stabilt monteres på den elektriske motors aksel.
- drej ringen af manuelt, centrer og monter slibeskiven korrekt på navet, og stram ringen manuelt igen (foto 5).
- vær meget omhyggelig med monteringen af ringen, som skal have udløbet rettet mod siden med slibeskiven (fig. 2).
- hvis slibeskiven installeres med ringen strammet for meget, kan den eventuelt revne eller brydes under funktionen, med deraf følgende
fare for operatøren. For at forhindre denne risiko, anbefales det at undgå at stramme den for meget, fordi det drejer sig om en ring af
termoplastmateriale.
- placer slibeskivebeskyttelsen korrekt på motorkroppen internt i det dertil beregnede leje (foto 6) og fastgør den stabilt i positionen på
selve kroppen (foto 6).
KONTROL AF SLIBESKIVEN:
- stå ved siden af slibeskiven, start slibemaskinen og efterse, at slibeskiven hverken svinger til siden eller på tværs med deraf følgende
unormale vibrationer.
- hvis slibeskiven vibrerer for meget, skal man straks standse maskinen og kontrollere, at slibeskiven er korrekt monteret. Ved behov skal
slibeskiven udskiftes med en ny original slibeskive.
- ved standset maskine skal man kontrollere slibeskivens profil med den medfølgende orangefarvede skabelon (fig. 3 punkt C).
- om nødvendigt skal man – iført af beskyttelses-briller og handsker, starte slibemaskinen og ændre slibeskivens profil ved hjælp af den
medfølgende slibeskivepudser, under udvisning af størst mulig forsigtighed, og med greb om slibeskivepudseren med begge hænder
på en sikker og effektiv måde. Berøring med den drejende slibeskive kan medføre forbrændinger og hudafskrabninger.
- afprøv altid en netop monteret slibeskive på driftshastigheden i mindst et minut, inden man går videre til slibning; under denne kontrol
skal man stå væk fra maskinen og kontrollere, at andre mennesker ikke opholder sig i omdrejningsfladens udslyngningslinje.
N.B: udskift slibeskiverne, når de har nået minimumsdiameteren på cirka 80 mm (3,14 tommer)

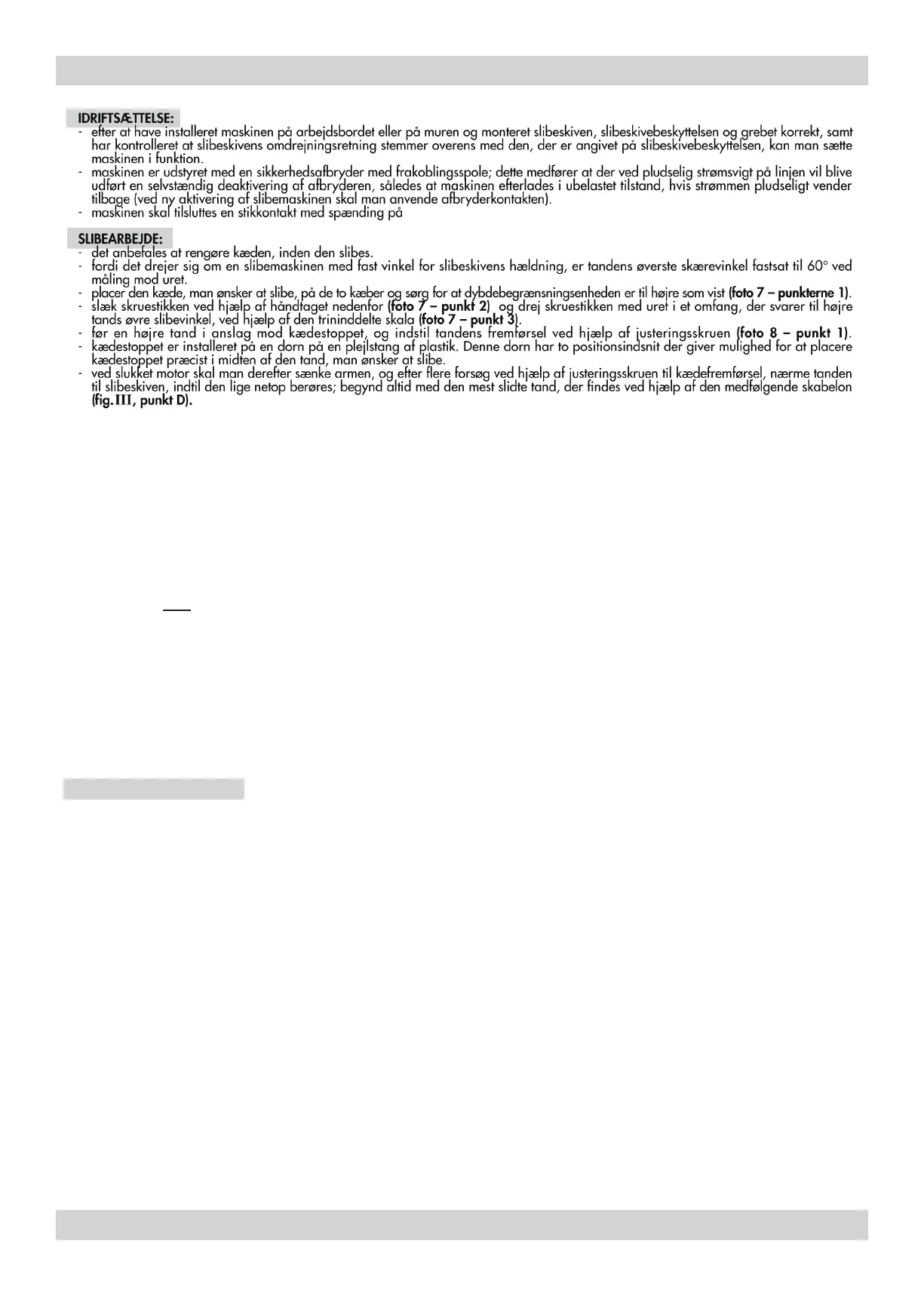

IDRIFTSÆTTELSE:
- efter at have installeret maskinen på arbejdsbordet eller på muren og monteret slibeskiven, slibeskivebeskyttelsen og grebet korrekt, samt
har kontrolleret at slibeskivens omdrejningsretning stemmer overens med den, der er angivet på slibeskivebeskyttelsen, kan man sætte
maskinen i funktion.
- maskinen er udstyret med en sikkerhedsafbryder med frakoblingsspole; dette medfører at der ved pludselig strømsvigt på linjen vil blive
udført en selvstændig deaktivering af afbryderen, således at maskinen efterlades i ubelastet tilstand, hvis strømmen pludseligt vender
tilbage (ved ny aktivering af slibemaskinen skal man anvende afbryderkontakten).
- maskinen skal tilsluttes en stikkontakt med spænding på 230Vac.
SLIBEARBEJDE:
- det anbefales at rengøre kæden, inden den slibes.
- fordi det drejer sig om en slibemaskinen med fast vinkel for slibeskivens hældning, er tandens øverste skærevinkel fastsat til 60° ved
måling mod uret.
- placer den kæde, man ønsker at slibe, på de to kæber og sørg for at dybdebegrænsningsenheden er til højre som vist (foto 7 – punkterne 1).
- slæk skruestikken ved hjælp af håndtaget nedenfor (foto 7 – punkt 2) og drej skruestikken med uret i et omfang, der svarer til højre
tands øvre slibevinkel, ved hjælp af den trininddelte skala (foto 7 – punkt 3).
- før en højre tand i anslag mod kædestoppet, og indstil tandens fremførsel ved hjælp af justeringsskruen (foto 8 – punkt 1).
- kædestoppet er installeret på en dorn på en plejlstang af plastik. Denne dorn har to positionsindsnit der giver mulighed for at placere
kædestoppet præcist i midten af den tand, man ønsker at slibe.
- ved slukket motor skal man derefter sænke armen, og efter flere forsøg ved hjælp af justeringsskruen til kædefremførsel, nærme tanden
til slibeskiven, indtil den lige netop berøres; begynd altid med den mest slidte tand, der findes ved hjælp af den medfølgende skabelon
(fig. 3, punkt D).
39
- start slibemaskinen og fastsæt den mængde, der skal fjernes, ved hjælp af justeringsskruen til tandfremførsel.
- når mængden er blevet fastsat, skal man blokere justeringsskruen ved hjælp af ringen (foto 8 – punkt 2).
- for ikke at belaste motoren for meget og beskadige kædens tænder, skal man kun fjerne en lille materialemængde, og ikke arbejde
for lang tid på samme tand med deraf følgende risiko for at ødelægge skærefladen.
- indstil slibedybden ved hjælp af justeringsskruen på armen; vær opmærksom på ikke at ødelægge forbindelsesleddene (foto 9).
- når slibedybden er blevet fastsat, skal man blokere justeringsskruen ved hjælp af ringen (foto 9 – punkt 1).
- indstil klampestangen; tryk på den røde knap, og træk stangen mod sig, samtidigt med at den drejes med små rotationer med uret
(ved drejning med uret øges stramningen, og mod uret slækkes stramningen), hvorved de to kæber strammes korrekt (foto 10).
Strammesystemet med klampestangen sikrer jævn deformation af de to kæber der støtter kæden, og dette medfører, at man altid
har kæden placeret præcist i midten af skruestikkens omdrejningscentrum. Dette er et grundlæggende element for perfekt slibning
med sikkerhed for, at både højre og venstre tænder har præcist samme længde.
- når klampestangen drejes med uret, blokeres kæden automatisk internt i de to kæber, således at der kan udføres sikker og præcis slibning
(foto 11).
- slib alle tænder af samme type (højre), inden skruestikken drejes i modsat retning for at begynde slibning af tænderne til venstre (foto
12); sørg for
ikke at røre ved justeringsskruen for fremførsel af kæden (foto 8 – punkt 1).
Når slibningen er udført, skal slibemaskinen standses; afbryd kablet fra elnettet og fjern slibemaskinen, hvorefter den skal opbevares på
et sikkert sted, og udenfor børns rækkevidde.
N.B. Hvis kædens dybdebegrænsningsenhed er for høj i forhold til tanden (dette sker normalt efter 2 eller 3 slibninger), skal man sænke
den manuelt ved hjælp af en flad fil (foto 13). Se kædetabellen i slutningen af vejledningen i kolonne M for oplysninger om begrænsningsenhedens
højde.
N.B.
- under slibning må man ikke anvende kølevæsker
- hvis slibemaskinen ikke går i gang, når afbryderen stilles på “1”, og den ikke går i stå, når den stilles på “0”, skal elledningen
straks frakobles netforsyningen
- ved utilsigtede stød eller slag på slibeskiven under afslibning, skal man følge fremgangsmåden i afsnittet MONTERING OG ADVARSLER
VEDRØRENDE SLIBESKIVEN.
VED TEKNISKE PROBLEMER:
- Maskinen starter ikke:
- kontroller at stikket er korrekt indsat i stikkontakten
- kontroller at maskinens forsyningskabel ikke er beskadiget
- kontroller at der er spænding i stikkontakten
- kontroller at eventuelle sikringer internt i stikkontakten ikke er sprunget
- kontroller at sikkerhedsindretningen i elanlægget ikke er sprunget
Hvis den manglende startfunktion - efter disse indledende handlinger - kan tilbagevises til maskinen, skal maskinen kontrolleres ved et
autoriseret servicecenter.
- Sikkerhedsindretningen springer når maskinen tilsluttes til elnettet:
- ret henvendelse til et autoriseret servicecenter.
- Maskinens elektriske motor opvarmes for meget:
- kontroller at spændingen angivet på skiltet med tekniske data svarer til spændingen på elnettet
- overhold den maksimale tid på 15 minutter for funktion uden afbrydelser.
- kontroller at slibeskiven ikke blokeres under slibningen
Ret henvendelse til et autoriseret servicecenter, hvis problemet ikke kan løses.
- Slibeskiven drejer i modsat retning i forhold til angivelsen på maskinen:
- ret henvendelse til et autoriseret servicecenter
- Maskinen vibrerer på en unormal måde:
- kontroller at maskinen er korrekt fastgjort til arbejdsbordet
- kontroller at motorenheden er korrekt fastgjort på sokkelenheden
- kontroller at slibeskiven er korrekt monteret på centreringsnavet
Ret henvendelse til et autoriseret servicecenter, hvis problemet ikke kan løses.
VEDLIGEHOLDELSE:
- stikket skal altid trækkes ud af stikkontakten, før der foretages hvilken som helst form for vedligeholdelse, smøring eller rengøring
- slibemaskinen skal holdes ren, fordi sikkerhedsangivelserne og skiltene skal være lette at læse. Rengøringen skal udføres ved hjælp af
en klud eller en lille aflang børste.
- anvend aldrig trykluft, fordi det kan føre rester af metalstøv til steder, der ikke længere kan nås, og hvor vitale dele af slibemaskinen
kan blive ødelagt.
SKROTNING:
Slibemaskinen LILLE ELEKTRISK SLIBEMASKINE MINIGRINDER 106550 er bygget af materialer der er 90% genbrugelige, og
man skal således ved behov for skrotning af slibemaskinen ikke efterlade den i omgivelserne, men derimod indlevere den til forhandleren,
der vil sørge for at den bortskaffes på korrekt vis.
GARANTI:
- produktets garantigyldighed er som angivet af lovgivningen i det land, hvor salget finder sted. Krav om garantidækning vil kun
være gyldige, hvis der medfølger en kopi af købsdokumentet (faktura eller kassebon). Ved eventuel reparation af maskinen skal denne
sendes til forhandleren; forsendelsesomkostningerne skal betales af kunden.
- garantien vil bortfalde i følgende tilfælde:
a) hvis der udføres ændringer på slibemaskinen;
b) hvis slibemaskinen ikke er blevet anvendt i overensstemmelse med angivelserne i denne vejledning;
c) hvis der er monteret dele, udstyr eller slibeskiver på maskinen, der ikke er originale eller ikke er autoriserede;
d) hvis slibemaskinen er blevet tilsluttet med spænding der afviger fra den, der er angivet på skiltet med de tekniske data på maskinen.
