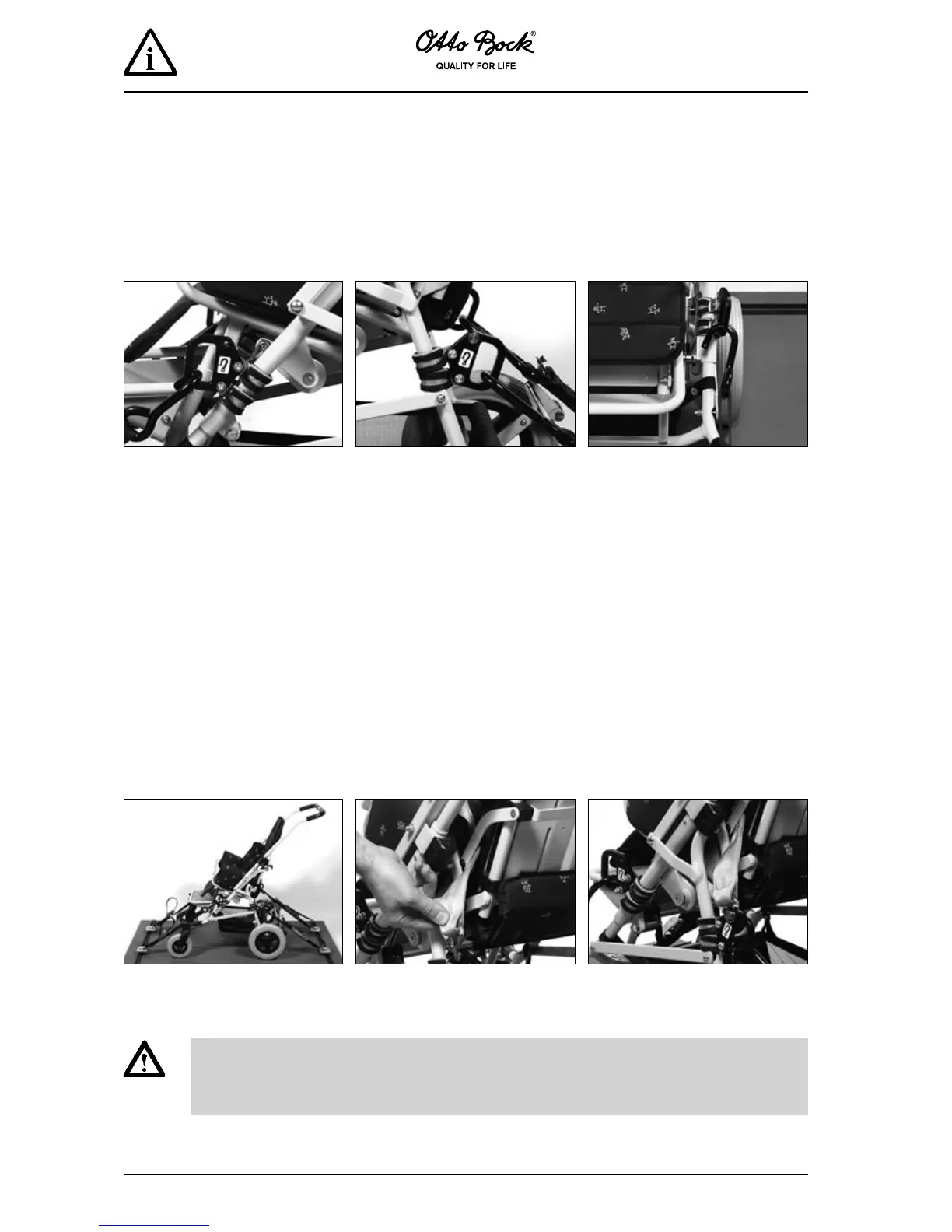

5 Produktspecikke anvisninger – klapvogn
– Kimba –
Til montering af surringsbeslag HR32549700 har du brug for følgende værktøj: ringnøgle str. 10, unbrakonøgle
str. 4, spidstang
Hofteselens forløb
Monteringstip: Placer spændebåndene omkring rammen de viste punkter. Hold spændebåndene lukket
med en spidstang, mens ankerpladen fastgøres med skruen. Stram først alle forskruninger, når alle spæn-
debånd og ankerplader er monteret og drejet i den rigtige vinkel. Fold klapvognen sammen for at kontrollere
ankerpladernes korrekte position; rammedele må ikke støde mod ankerplader.
Skru en ankerplade fast både
venstre og højre side af frontram-
men med spændebåndene D20.
Topmøtrikkerne samt krogsymbolet
skal pege udad.
Skru en ankerplade med formonteret
tap fast både venstre og højre
side af bagrammen med spænde-
båndene D20. Topmøtrikkerne skal
pege indad, krogsymbolerne skal
pege udad og tappen skal være
anbragt oppe på ankerpladen.
Drej ankerpladerne frontrammen
hver ca. 10° udad – foldetest!
Før begge hofteselens ender fra sædet ud under foldehåndtagene og ud,
og hægt hofteselens ene ende på tappen på ankerpladen.
Montering af surringsbøjer på produktet
Denne klapvogn er udstyret med et vinkeljusterbart ryglæn og et vinkeljusterbart sæde. Før start
transporten skal devinklen justeres ledes, at tvangslåsen går i indgreb. Derefter skal ryglænet
bringes i en tilnærmelsesvis opret position og låses ved fastspænding af indstillingshåndtaget.
Se i denne forbindelse oplysningerne i brugsanvisningen for klapvognen.
Kimba med korrekt anbragte sur-
ringsgjorder.
