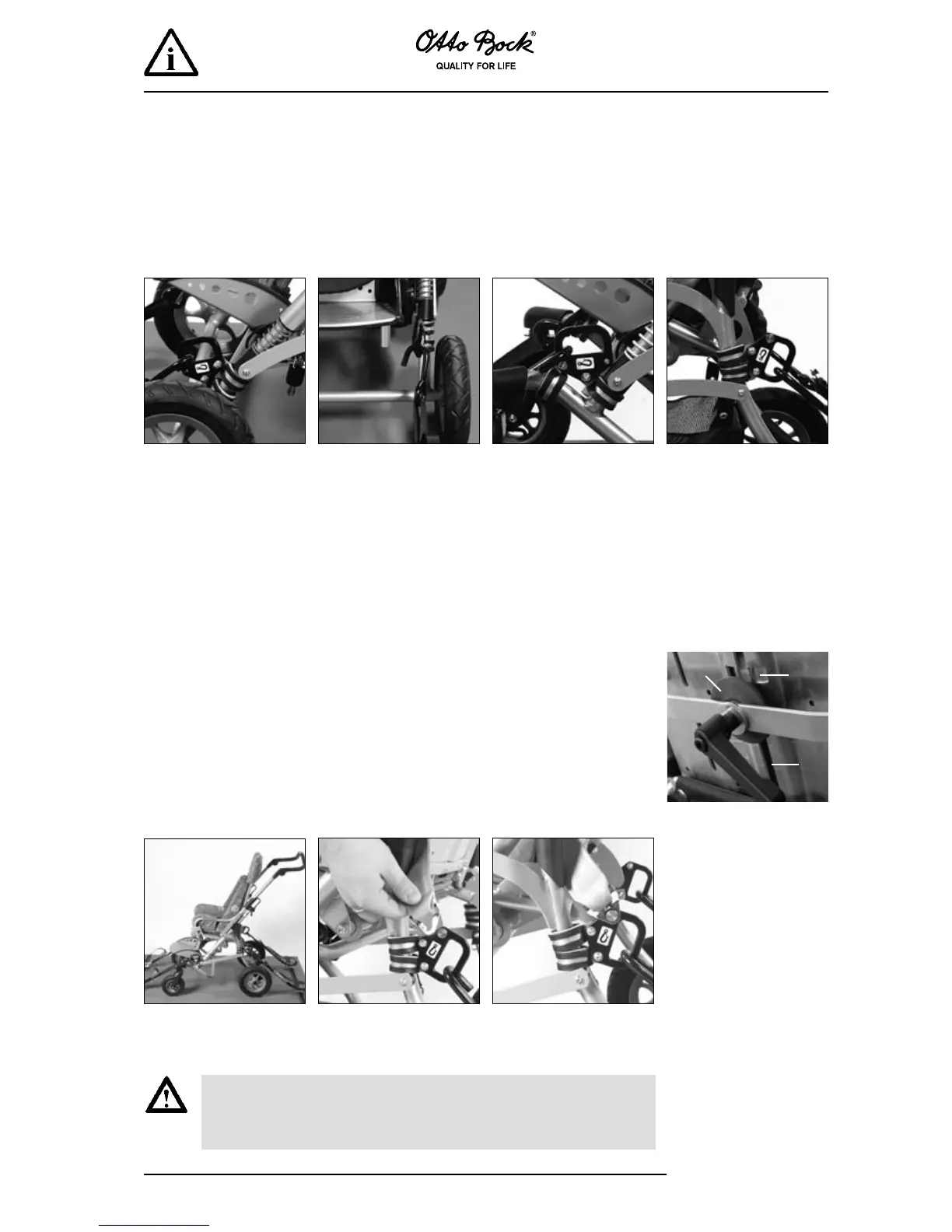

Positionnement de la ceinture abdominale
Astuce de montage : placez les brides sur les emplacements indiqués sur le
cadre. Maintenez les brides avec une pince pointue fermée pendant que vous xez
la plaque d’ancrage avec la vis. Serrez toutes les xations à fond une fois que vous
avez monté et tourné dans l’angle adéquat toutes les brides et toutes les plaques
d’ancrage. Pliez la poussette pour vérier que la plaque d’ancrage est bien posi-
tionnée, aucune pièce de cadre ne doit buter contre.
Modèle avec roues avant
xes
Appliquez la tension maximale à
la suspension .
Vissez une plaque d’ancrage à
droite et une autre à gauche sur
le cadre avant, avec la bride pour
tube D20. Les écrous borgnes
ainsi que le pictogramme de
crochet doivent être orientés vers
l’extérieur.
Tourner chacune des plaques
d’ancrage sur le cadre avant
d’env. 15º vers l’intérieur – Es-
sai de pliage !
Tous les modèles
Vissez une plaque d’ancrage
avec la broche préalablement
montée à droite et une autre
à gauche sur le cadre arrière,
avec la bride pour tube D25.
Les écrous borgnes doivent
être orientés vers l’intérieur, les
pictogrammes de crochet vers
l’extérieur et la broche doit être
placée au-dessus, sur la plaque
d’ancrage.
Faites passer vers l’extérieur chaque extrémité de la ceinture
abdominale hors de l’assise sur le côté à travers la housse mol-
letonnée et suspendez l’extrémité de la ceinture au niveau du «
crochet » sur la plaque d’ancrage.
Montage des points de xation sur le produit
Modèle avec roues avant
mobiles
Appliquez la tension maximale
à la suspension .
Vissez une plaque d’ancrage à
droite et une autre à gauche sur
le cadre avant, avec la bride
pour tube D25. Les écrous
borgnes ainsi que le picto-
gramme de crochet doivent être
orientés vers l’extérieur.
Poussette Leo avec sangles
de xation correctement mises
en place.
Blocage du réglage du dossier
Commencez par dévisser la
fixation. Tirez le bouton de
réglage .
A
C
B
Cette poussette Reha est équipée d’un dossier inclinable. Avant le
démarrage du véhicule, placez le dossier dans une position proche de
la verticale et bloquez le verrouillage du réglage du dossier. Respectez
également les indications de la notice d’utilisation de la poussette Reha.
5 Recommandations spéciques – poussette Reha
– LEO –
Pour monter le kit de xation HR32909700/HR32919700 , vous avez besoin des outils suivants : clé polygonale
taille 10, clé allen taille 4, pince pointue
